北汽BJ40L变速器故障灯亮
来源:本站整理  作者:佚名  2018-10-05 08:50:51

一辆行驶里程约800km的北汽BJ40L自动档车。 客户反映:该车辆着车后,变速箱故障灯、防侧滑故障灯、SVS故障灯点亮,如下图所示:

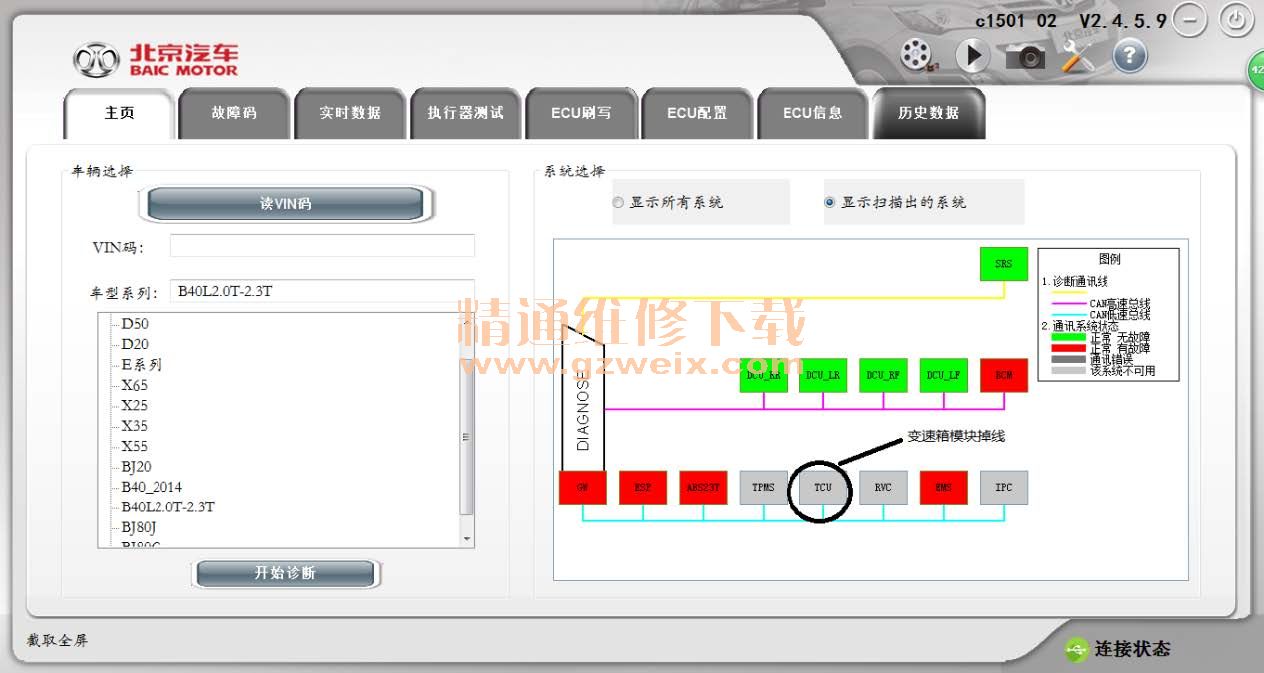

店里维修技师试车发现,除客户反映的故障现象外,挂挡时有明显的闯车窜动感,挂入倒挡和前进挡均由此现象。使用VDS诊断仪检测,显示TCU模块无法通讯,如下图所示:

VDS显示各个红色模块的故障码都是,“与TCU失去通讯”,如下图所示:

原因分析:根据以上异常现象并结合故障码进行分析,可能是以下原因造成的:
Ÿ 保险丝熔断;
Ÿ 线路故障;
Ÿ 变速箱模块故障;
Ÿ 车身控制模块故障;
Ÿ 变速箱内部故障。
检修过程:
Ÿ 根据维修手册中保险盒的说明,使用万用表测量与变速箱相关的保险丝,如下图所示,均没有熔断或者虚接现象;

Ÿ TCU模块无法通讯,原因应该是模块供电、接地故障、或者模块本身损坏;
Ÿ 查看TCU的电路图,如下图所示,TCU有两条供电线:常电和ACC供电。使用万用表在前舱保险盒处测量TCU常电保险EF34处的电压,为12.08V,正常;打开点火开关测量TCU的ACC供电保险EF40的电压,为11.95V,正常。从TCU端子处测量,关闭点火开关,T35/26端子处的电压为12.08V正常;打开点火开关,T35/34和T35/35端子的电压均为0,异常,判断从前舱保险盒的EF40号保险至TCU模块的T35/34和T35/35端子间的线路断路;

[1] [2]  下一页
