一辆行驶里程约1.2万km的北汽绅宝D50手动档车。客户反映:该车音响DA主机有时有花屏的现象,并且听音乐时音响喇叭里有很大噪音。
分析原因:
DA音响主机故障;
音响喇叭故障;
加装用电器电磁干扰故障;
相关线路故障。
检修过程:

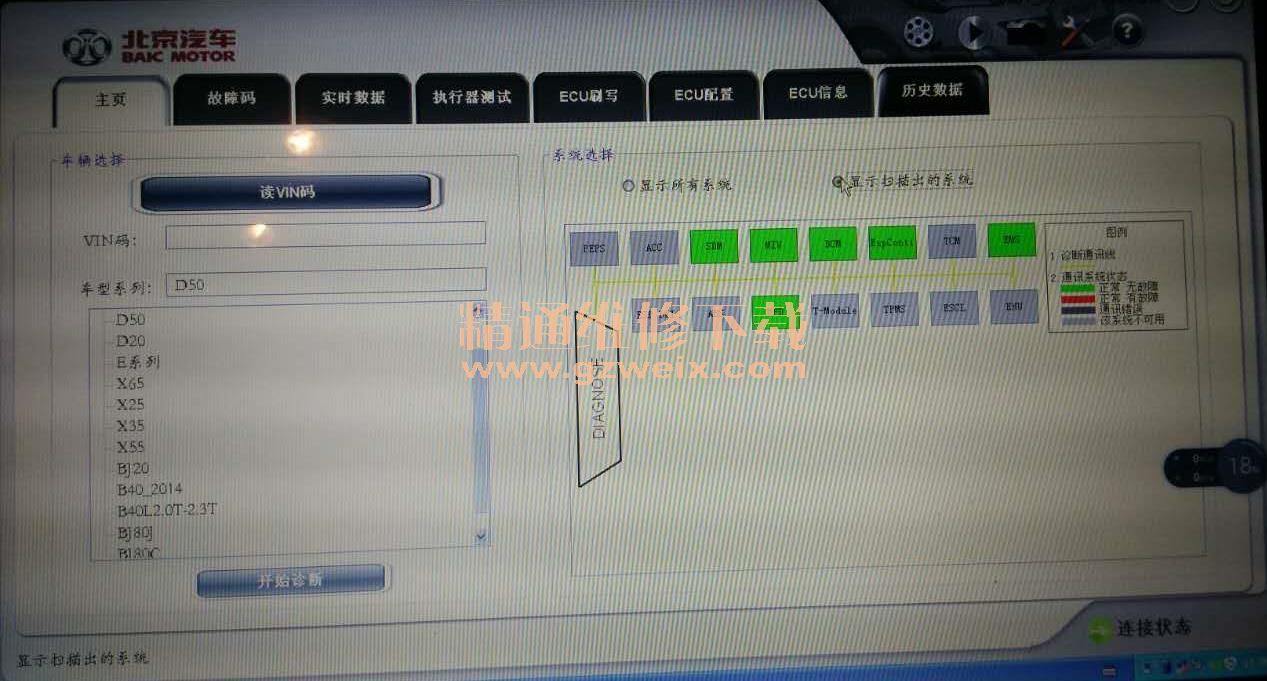

使用VDS诊断仪扫描车辆各个系统,所有模块都没有故障码,网络拓扑图如下图所示:
店内维修技师反复试车,确认DA主机显示屏偶尔有花屏的现象;拆下DA主机检查相关供电、喇叭插头,无退针松动现象;更换DA主机,花屏故障排除;
更换DA主机后,听音乐时噪音依然存在,把音量调节到10以上时,音响喇叭发出刺耳的干扰声;
检查发现该车无任何加装电器,排除电信号干扰;

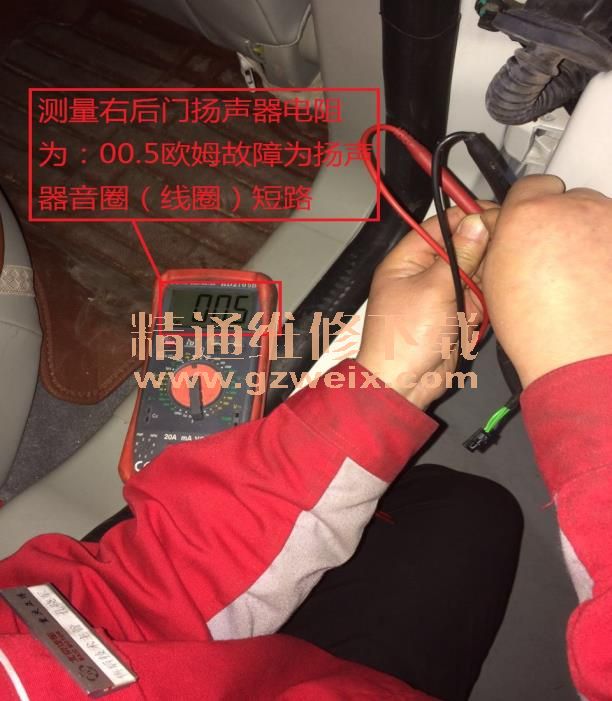

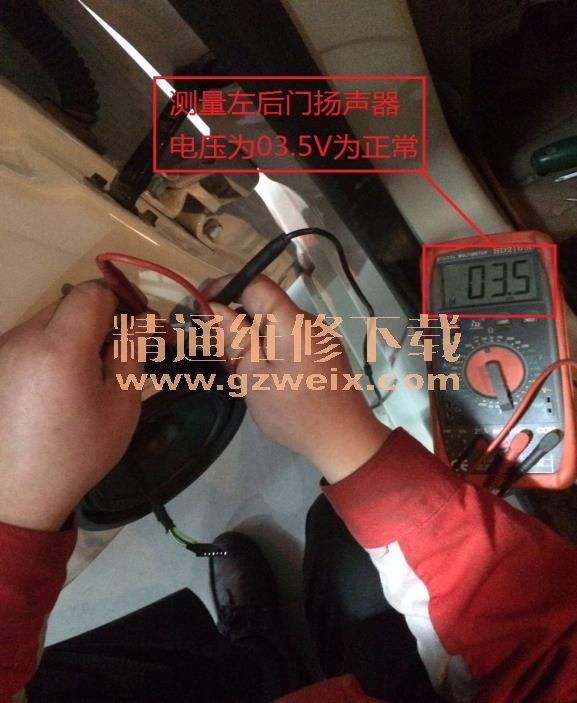

调节音响左右声道,发现右后门扬声器无音量变化;拆下右后门饰板,检查扬声器及相关线路,拔下右后门扬声器插头后,音响系统的音质恢复正常,调节音量大小无任何噪音,怀疑右后门的扬声器有故障;使用万用表测量电阻为0.5欧姆,对比左后门扬声器,正常电阻值为3.5欧姆,如下图所示:
把左后门扬声器拆下替换到右后门,故障依旧;
查阅该车的音响系统电路图,如下图所示:

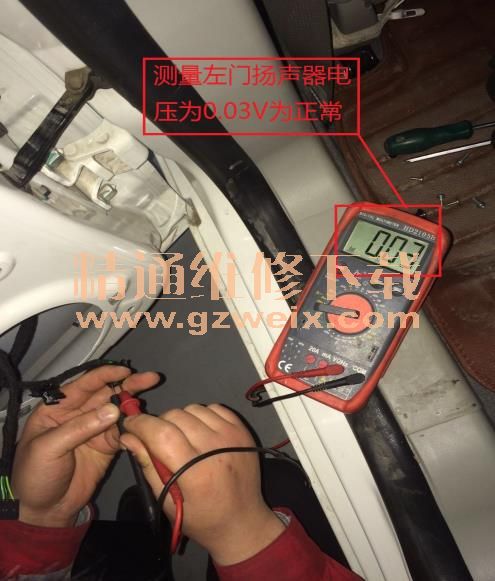

未使用音响时,测量右后门扬声器信号电压T2o/1为12.07V,不正常;对比测量左后门扬声器信号T2x/1的电压为0.03V,如下图所示:
根据该现象查阅该车的DA主机电路图,用万用表测量右后扬声器T2o/1号针脚到U115音响控制单元T8d/1号针脚,导通正常,无搭铁串线;同时也测量了T2o/2号针极到U115音响控制单元T8d/2号针脚,正常,排除线路故障;
由上述检查步骤,判断故障原因为:右后门扬声器线路的电阻过低,导致U115音响控制单元内部的右后声道驱动电路烧损,音响无法正常工作。
修理结果:更换DA主机(即U115音响控制单元)及右后门扬声器,试车测式,故障排除。
相关资料:2017年北汽绅宝D50维修电路图
