一辆行驶里程约9600km的北汽绅宝X35手动档车。客户反映:该车仪表上的安全气囊故障指示灯点亮,屏幕提示“请检查安全气囊”,如下图所示:
店里维修技师确认故障现象存在:打开点火开关或者启动发动机,仪表盘上的安全气囊故障灯长亮不熄灭,并有文本提示;连接VDS诊断仪,安全气囊系统内的故障码为:B10111B 乘员安全气囊回路阻值过高,如下图如示:
安全气囊系统的实时数据中显示,驾驶员安全气囊电阻为2.7Ω,乘客安全气囊的电阻为6553.5Ω,明显异常,如下图所示:
原因分析:根据故障现象和VDS的信息分析,此种故障可能是以下几种原因造成的:
乘员安全气囊故障;
安全气囊控制器故障;
乘员安全气囊至安全气囊控制器之间的连接线路故障。
检修过程:
断开蓄电池负极,检查气囊控制器、乘员安全气囊的插头和安装无异常;拔下插头检查针脚,未发现异常;

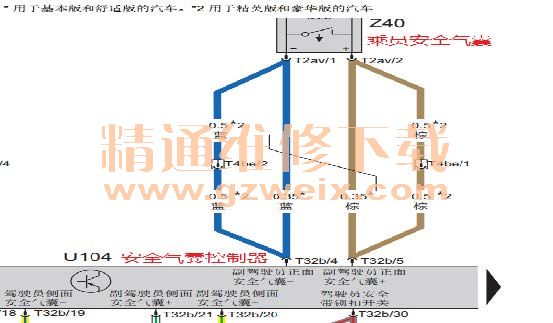

根据电路图,如下图所示,检查气囊控制器至乘员安全气囊间的连接线路;经进一步详细咨询和查阅相关技术资料,确定手动舒适型(故障车的车型),乘员安全气囊与气囊控制器之间由导线直接连接,没有对接插头;

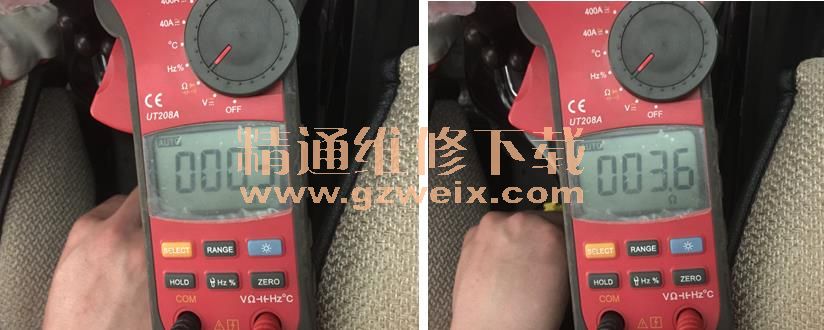

断开气囊控制器插头T32b和乘员安全气囊插头T2av,使用万用表测量T2av/1针脚至T32b/4针脚间线路的阻值,为0.3欧姆,正常;测量T2av/2针脚至T32b/5针脚之间线路的阻值,为3.6Ω,异常,如下图所示:

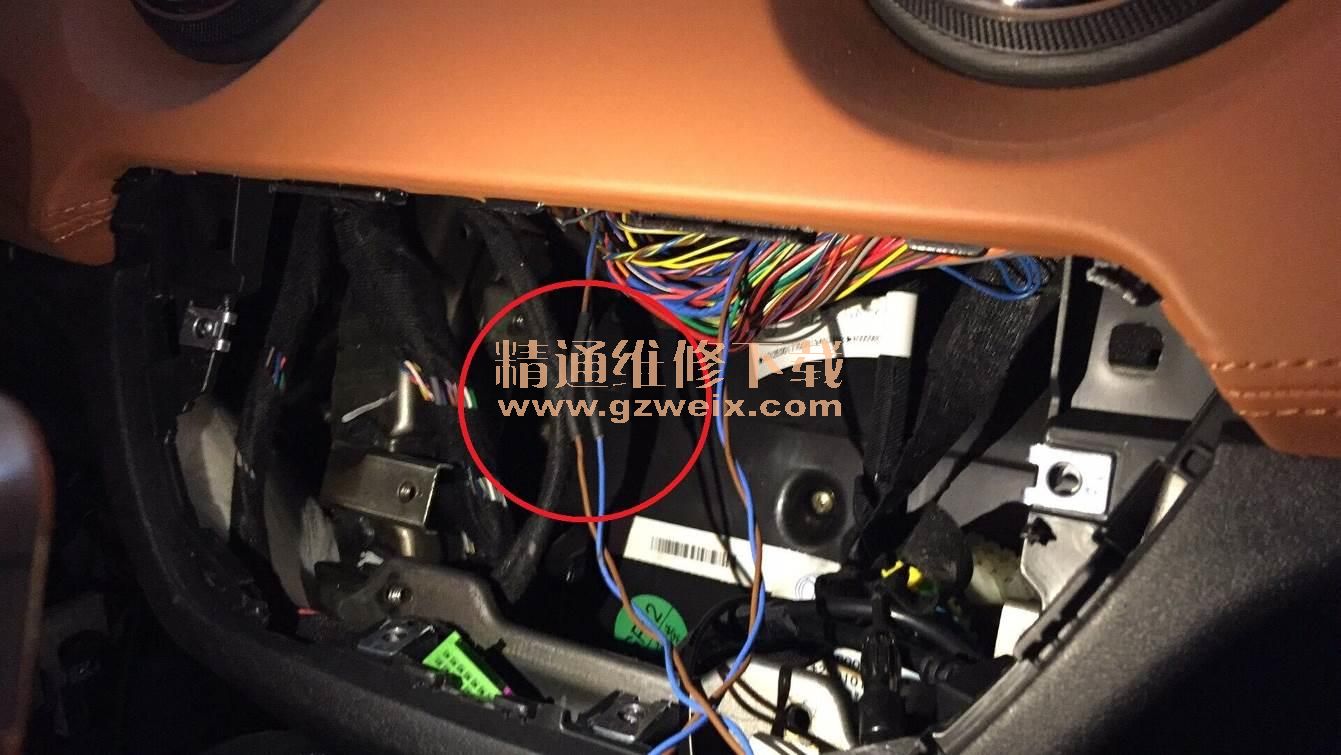

怀疑仪表板线束存在故障,按照线路走向逐步检查线束是否存在问题,当检查到DA主机后侧时发现乘员气囊线束存在连接点,如下图所示;在测量线路电阻时,用手按压该连接点,阻值恢复正常,因此判断该连接点接触不良,如下图所示:
修理结果:考虑到气囊系统是重要的安全系统,为确保线路工作正常,更换新的仪表板线束;更换后测试故障排除。
