北汽绅宝X35倒车影像和倒车雷达不工作
来源:本站整理  作者:佚名  2018-10-05 08:56:26

一辆行驶里程约6000km的北汽绅宝X35手动档车。客户反映:该车在倒车时倒车影像和倒车雷达都不工作,新车提车时就有此问题。
原因分析:
根据上述异常现象进行分析,可能是以下原因造成的:
Ÿ 倒车灯开关及保险、线路故障;
Ÿ 倒车雷达控制模块和雷达探头及相关线路;
Ÿ 摄像头和主机及相关线路;
Ÿ EMS、BCM、仪表灯模块故障。
检修过程:
Ÿ 使用VDS诊断仪进入音响系统与仪表系统,查看车辆配置,均与同款同配的车辆一致,无故障码;

Ÿ 根据电路图分析,倒车雷达模块U106由倒车灯开关K11供电,检查倒车灯及相关线路;挂倒档时倒车灯亮起,说明倒车灯开关的供电和倒车灯开关到BCM的线路正常,能正常输出倒挡信号;
Ÿ 测量倒车雷达模块的T24b/13号针脚,挂倒档时电压为电瓶正极电压;测量T24b/24号针脚接地,导通,线阻正常,排除倒车模块的供电和搭铁问题;
Ÿ 用手触摸雷达探头,探头有震动,工作正常;尝试倒换倒车雷达模块,故障依旧;
Ÿ 检查倒车雷达模块T24b/18与仪表的T32a/23针脚间线路,导通正常,无短路及断路;

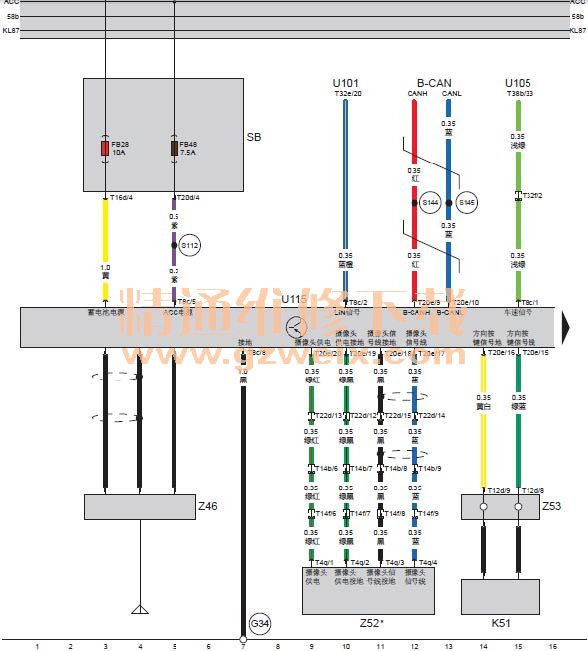

Ÿ 倒车雷达系统未发现异常,下一步排查倒车影像系统,如下图所示:

Ÿ 检查摄像头Z52的T4q/1和2针脚,发现在挂倒档时无电压输出,异常;
Ÿ 测量摄像头与音响主机间的线路正常导通;但测量音响主机U115后面的T20e/20针脚,发现挂倒档时,无供电电压输出,异常;
Ÿ 测量音响主机U115的供电的T8C/6号针脚电压为11.45V,T8C/8搭铁正常;
Ÿ 依照电路图,如下图所示,检查音响单元接收的倒挡信号,发现倒挡时,T8c/6有正极电压输入;

Ÿ 倒换音响主机,并断电10分钟,故障依旧;
Ÿ 到此,未发现问题,两个不同的系统,唯一的共同点只有倒车信号,但是2个系统的电源、搭铁、倒车信号均正常,倒车模块与音响主机也正常;
Ÿ 进一步咨询厂家,得知X35倒车雷达和倒车影像系统的工作过程如下:
1) X35的MT车型,倒挡开关提供正极电源信号给倒车雷达模块、音响主机、BCM、EMS、倒车灯;
2) 倒车开关提供的正极信号是倒车雷达模块的供电,收到此供电后,倒车雷达系统工作;但是,仪表需要从CAN通讯线收到倒挡信号,才会显示倒车雷达系统的信息;
3) 音响主机需要收到倒挡开关的正极信号和CAN通讯上的倒挡信号,才会启动倒车影像工作;
4) CAN通讯网络上的倒档信号,是由EMS和BCM通过向仪表和音响主机传递的;

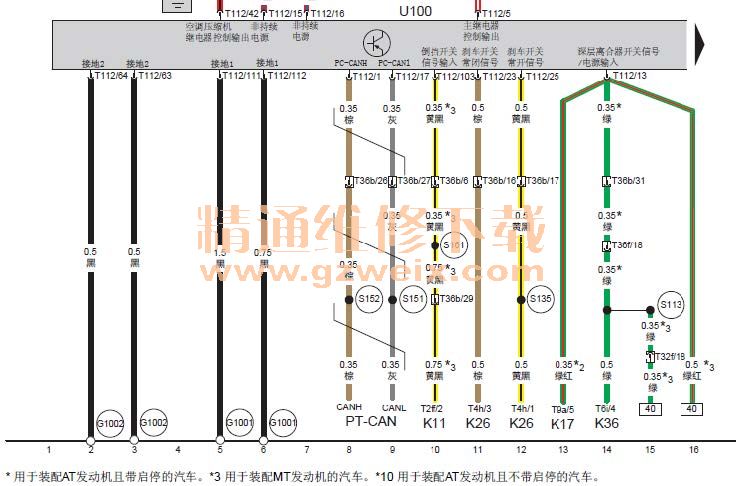

Ÿ 依照上述信息,测量EMS发动机控制单元U100的T112/103针脚倒车灯开关信号线,如下图所示:

Ÿ 发现挂倒档时,T112/103没有电压输入,倒车信号异常;沿线路检查,发现对接插头T36b/6针脚退针,如下图所示:

修理结果:调整退针的T36b/6 端子后故障排除。
维修总结:对于一些疑难问题,首先要搞清系统的工作原理,维修时才能有正确的检查方向。
