一辆行驶里程约1.8万km的北汽绅宝D20该车为D20手动挡车。 客户反映:该车启动发动机后开启空调制冷,压缩机不工作、出风口只能出自然风。
原因分析:
空调管路压力过低或过高;
相关线路故障;
电脑模块故障;
压缩机故障。
维修过程:
验证故障,开启AC开关,开关指示灯亮,但压缩机继电器没有吸合声音;倒换继电器,故障依旧;短接压缩机继电器,压缩机吸合、制冷良好;
依照以上测试结果进行判断,继电器、继电器至压缩机之间的线路、压缩机本体均正常;检查压缩机继电器J103的其他线路,电路图如下图所示:
通过电路图可以知道,压缩机继电器的控制电阻由发动机电脑控制接地;
测量压缩机继电器30号针脚,电压为12.7V,正常;测量86号针脚,电压12.7V,正常;排除继电器供电故障端故障;
怀疑发动机电脑T112/42至继电器85号针脚断路,测量此线路阻值
为0.3欧,正常;检查线路插接器,未发现退针、进水、松动现象;排除线路故障;
怀疑是否发动机电脑内部故障,拔下仪表插头,与同型车倒换发动机电脑和BCM模块,再次测试时,压缩机依旧无法吸合,因此排除发动机电脑问题;
检查空调压缩机需要的其他信号,发动机电脑需要满足发动机转速、水温、环境温度、管路压力、鼓风机开关等信号后,才会控制压缩机继电器吸合。查看数据流,显示如下:
1. 发动机转速:怠速时730rpm左右,正常、
2. 环境温度:30°C,与当时温度符合、
3. 水温:78°C,正常、
4. 鼓风机工作正常;
数据流中无法显示管路压力;查找电路图,发动机电脑的压力管脚pin57、pin60和空调压力开关管脚定义,如下图所示:
按照维修手册测量,发动机电脑57号线至压力开关1号线通断正常,阻值为0.3欧;测量发动机电脑版60号针脚与压力开关的3号针脚阻值无穷大,线路断路;跨线测试,跨线后开启空调,压缩机可以正常吸合,制冷效果良好;
沿线路查找到断点,将线路修复好,故障排除。
维修总结:该故障的原因为发动机电脑未收到压力开关信号,因此未启动压缩机工作。

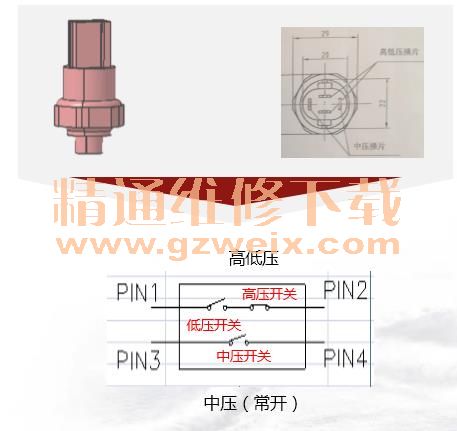

D20的空调压力开关工作原理如下,供参考:
当空调管路内压力大于设定的低压值时,低压开关接通,T4g/1向发动机EMS提供接地信号,EMS控制压缩机工作、风扇低速运转;当空调系统内压力大于中压值时,中压开关接通,T4g/3向EMS提供接地信号,EMS控制压缩机工作、风扇高速运转;大于高压值时,高压开关断开,切断压缩机工作,风扇高速运转一段时间后停止。
