北汽EX360纯电动汽车高压供电故障排除
来源:汽车维修技师  作者:佚名  2021-03-26 07:41:39

      1前言

    近年来,我国纯电动技术的研发与应用取得了突破性的发展,这就客观要求行业提升维修水平,升级故障维修手段,利用有效的诊断技术提升效率。根据北汽新能源EX360纯电动汽车的应用情况来看,在该设备内部存在有轻量化、高性能的三元锉电池,并且还搭配有北汽新能源自身特有的智能电驱系统、永磁同步电机等。用户在使用北汽新能源EX360纯电动汽车的过程中,可以实现一键启动、无钥匙进入等功能。此外,该新能源电动车还支持快充、慢充等充电方式。但是在实际应用过程中,经常会出现车辆无法有效启动等现象,导致车辆自身续航能力降低,无法正常行驶。
    2北汽新能源EX360PEU系统的相关概述
    动力电池作为新能源汽车中的主要组成部件,在实际控制过程中,电池管理系统BMS与整车控制器VCU对整个供能过程进行控制。CAN总线是VCU与BMS等新能源控制单元实现通信的关键,在高压上电条件下,VCU和BMS可以对有关动力电池高压正负接触器的闭合进行控制,在此过程中动力电池输出高压电。在一个集成系统中集合电机控制器、DC-DC等部件,并将其称之为PEU系统。有关系统端口结构图如图1所示。
      3案例分析
    3.1故障现象
    某北汽新能源EX360纯电动汽车在实际操作过程中,当启动之后,解锁方向盘,踩下制动踏板,这时当旋钮变为“N”挡,车辆启动,但是发现该车READY灯不亮,此时发现高压无法上电,并且存在有点亮电池断开指示灯现象。
    3.2故障诊断与排除
    在对北汽新能源EX360纯电动汽车开展故障诊断、排除工作时,首先检查车辆的外观,查看是否存在异常现象。在没有发现异常问题后需要读取车辆故障码,通过连接专用解码仪VC1诊断盒及电脑,选择EX360车型进入快速测试,在对控制系统完成扫描后,故障码被扫除,如图2所示,在控制系统无法实现通信后,发现EX360纯电动汽车控制器(VCU)内有故障码的存在。

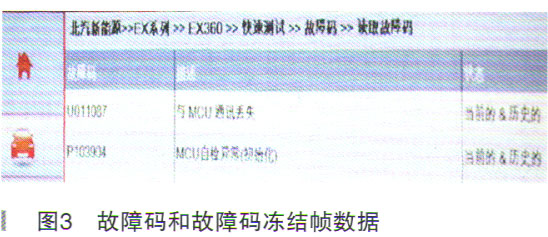

    在进入VCU之后,要按照下面的动作操作:读取舟清除斗再读取。故障码冻结帧数据为U011087与MCU通信丢失、故障码冻结帧数据为P103904MCU自检异常,如图3所示。
    VCU进去之后,可以按照下面的操作完成工作:对数据流进行读取,具体如图4所示舒这时会发现MCU为初始化状态,_未完成初始化;同时也有各类故障出现,比如丢失通信故障。
    在对故障码和数据流分析之后,需要通过维修手册查阅了解相关的维修方法,但是在实际工作中发现,MCU、CHG、DC/DC是无法进入的,在对故障原因进行分析期间,需综合考虑故障码和数据流:(1)PEU电源故障,主要包括高压控制盒、OBC等;(2)PEU搭铁故障;(3) PEU自身故障:(4) EVCAN线故障。

[1] [2]  下一页
