通用车系车窗升降器控制电路分析(一)
来源:本站整理  作者:佚名  2012-01-12 13:34:06

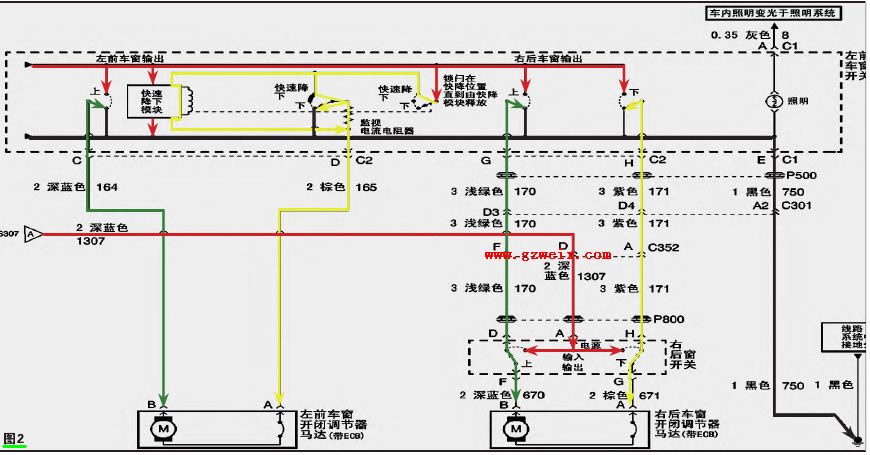

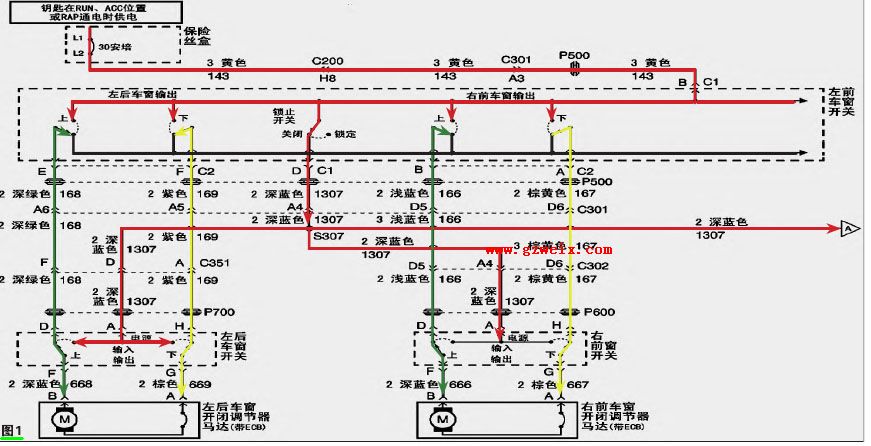

1:君威(12



每个电动车窗采用一个永磁(PM)电机操作。车窗开关控制电流方向,电流的方向决定了电机的旋转方向。内置断路器为各电机提供保护。若车窗阻塞、车窗位于最高或最低位置还继续操作车窗开关,断路器将断开电路。电机上的电流取消后,断路器重新接通。

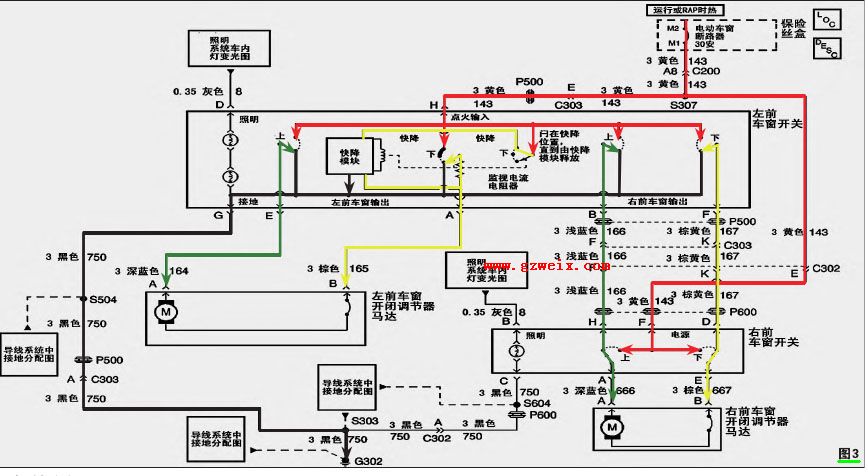

2.GL8(3)

当点火开关位于RUN(运行)位置时,按下左前车窗开关 “下降”位置时,电压施加在车窗电机上,左前车窗打开。当按下左前车窗开关“上升”位置时,施加在车窗电机上的电流方向相反,左前车窗关闭。左前车窗组合开关还控制右前车窗的升降。



3.凯越(4)

每个车门都有自身车窗控制开关,驾驶员侧车门有四个开关,能控制所有门窗。下按开关,车窗下降;上拉开关,车窗上升。当开关松开或车窗全开或全闭时,车窗停止移动。驾驶员侧车门车窗可自动打开。按下再松开驾驶员侧车门开关,驾驶员侧车窗将下降,只有再按一下开关或当车窗完全打开时,车窗才停止下降。驾驶员侧车门控制装置还包括一个车窗锁死按钮,按下后将阻止对前乘客座车窗和两后车门车窗的操作。
