通用车系车窗升降器控制电路分析(一)

来源：本站整理作者：佚名 2012-01-12 13:34:06

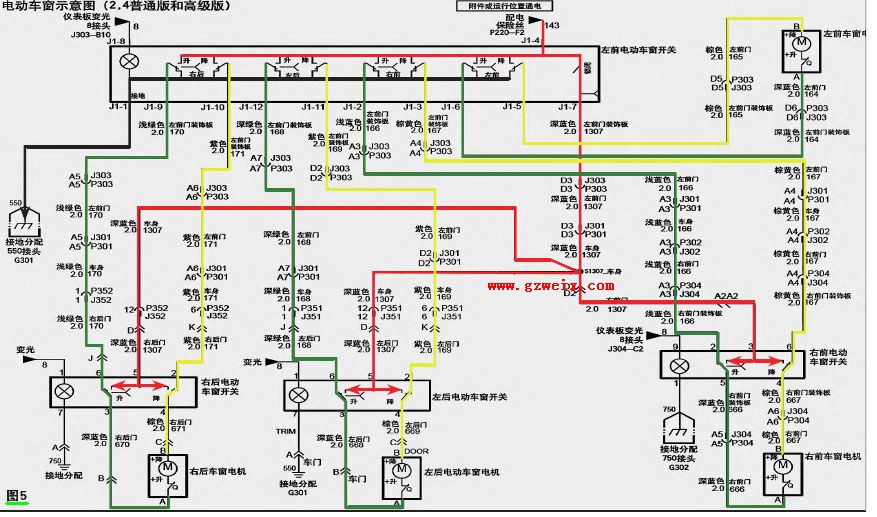

4.君越(图5)

初始化：玻璃升降器为带有电子控制单元的绳轮式双导轨/单导轨电动玻璃升降器。当玻璃升降器在车门安装完成后需通电进行初始化操作，使玻璃升降器作上升运动到达车窗顶部，继续按压上升操作键并保持2~3s，确保玻璃升降器上升运动被电子模块自动关闭，初始化过程即完成。

自动升降：车窗开关被操作后松开，玻璃升降器保持持续升降。

手动升降：车窗开关被操作后松开，玻璃升降器停止升降。

防夹保护：玻璃升降器完成初始化操作后，当作上升运动时，在已定义的安全区域内遇障碍物，车窗将作反转运动以保护人身安全。中央关窗功能：当驾驶员关闭汽车点火，离开汽车，并利用遥控钥匙或进行锁门操作时，四扇车窗玻璃将作升窗运动，直至车窗关闭结束。

6.乐风、乐骋(图6，仅前窗)

电动车窗由控制台上的升降开关控制。

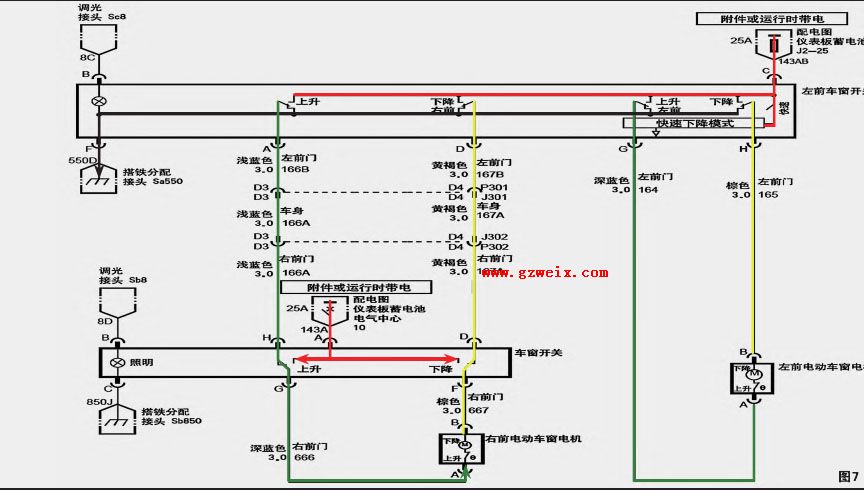

5.陆尊(图7)

电动车窗系统由左前车窗开关、右前车窗开关、左前车窗电机、右前车窗电机、系统断路器(25A)组成，电动车窗系统由电动车窗上下开关来控制。当点火开关处于RUN(运行)、ACCY(附件)位置或固定式附件保持电源(RAP)启用，并将左前车窗开关按到“向下”位置时，蓄电池正极电压施加到车窗电机上使车窗打开。当将左前车窗开关按到“向上”位置时，电压反方向施加到车窗电机上，车窗关闭。左前车窗开关也控制着右前车窗。当把左前车窗开关按压经过第一个止位点时，左前车窗将降到完全下降的位置。在自动下降的过程中，压下左前车窗开关到“上升”位置可以取消快降功能。
