分析通用6L50E自动变速器传动路线
来源:本站整理  作者:佚名  2012-03-18 01:44:36

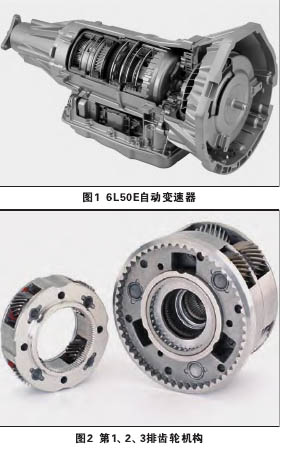

6L50E自动变速器是通用新开发的电控6速自动变速器,该变速器目前应用于新款凯迪拉克、别克林荫大道,其外观如图1所示。6L50E自动变速器内部有3排行星齿轮机构,输入排是一个简单的行星齿轮机构,输出排是一个拉维娜式行星齿轮机构,即其第2排是一个简单的单级行星齿轮机构,第3排是一个双级行星齿轮机构。第2、3排共用行星架,第2、3排内齿圈连接为一体作为动力输出端。第1、2、3排齿轮机构如图2所示,第2、3排齿轮机构如图3所示。

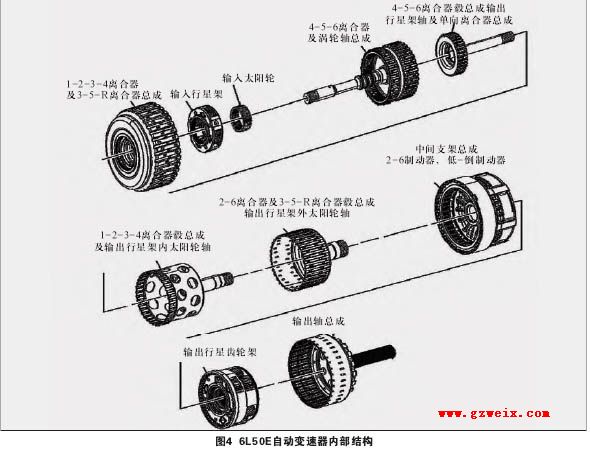

6L50E自动变速器内部换挡执行元件有3个驱动离合器,2个制动离合器和1个单向离合器,6L50E自动变速器内部结构如图4所示。



1.D1挡动力路线

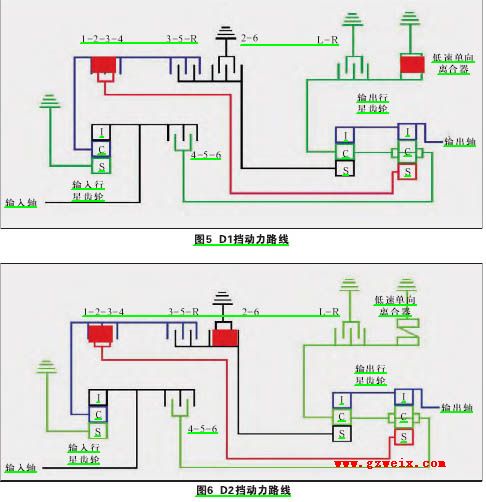

在D1挡时,前进挡离合器C1-2-3-4和低速单向离合器工作。涡轮通过输入轴把动力输给第1排齿圈,由于第1排太阳轮固定,所以第1排行星架输出,通过前进挡离合器C1-2-3-4把动力输送给第3排太阳轮。又由于低速单向离合器工作,所以第2、3排行星架不能逆转,第2排太阳轮空转,第2、3排齿圈顺时针转动,动力输出。D1挡是通过第1排和第3排行星齿轮机构实现的,其传动比为4.066,传动路线如图5所示。



2.D2挡动力路线

在D2挡时,前进挡离合器C1-2-3-4和前进挡制动器B2-6工作。涡轮通过输入轴把动力输给第1排齿圈,由于第1排太阳轮固定,所以第1排行星架输出,通过前进挡离合器C1-2-3-4把动力输送给第3排太阳轮。第3排太阳轮再把动力传递给第2、3排行星架。由于前进挡制动器B2-6工作把第2排太阳轮固定,第2、3排行星架顺转。第2、3排齿圈顺时针转动,动力输出。D2挡是第1、2、3排行星齿轮机构实现的,其传动比为2.371,传动路线如图6所示。





[1] [2]  下一页
