车辆锁定及解锁具体过程：①驾驶员将手放入门把手的凹坑内，车门外把手接触传感器G605就会将“手指已放入把手凹坑”这个信息发送给舒适系统中央控制单元J393。②天线通过智能进入启动装置车内天线R138，将一个唤醒信号发送到车钥匙上。③车钥匙根据这些信号来确定钥匙在车上的位置，并将这个信息发送到中央门锁和防盗警报装置天线R47。④中央门锁和防盗警报装置天线接收到信息，将这个信息传送给舒适系统中央控制单元J393。⑤收到舒适系统中央控制单元J393命令的车门控制单元，再操纵相应的锁芯，这样就打开了该车门。⑥舒适系统中央控制单元J393将“打开车门”这个信息发送到舒适CAN总线上。⑦正常打开车门过程包括：停用安全装置、开门、确认闪光及接通室内灯，还通过使用中央门锁/防盗警报装置天线R47实现双向数据交换，这样可以将中央门锁状态发送到车钥匙内。
三、启动过程

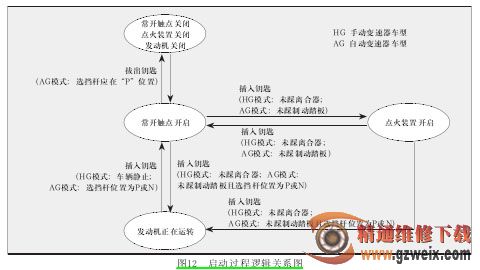

与以往车型相比，新款奥迪A5采用了全新的接线端控制和发动机启动操作理念。当钥匙插入电子点火锁(常开触点)中时，电子点火锁只有两个不同的位置：静止位置、压入位置。这两个位置足够对接线端进行控制。汽车钥匙启动过程的相关逻辑关系如图12所示。
配有“高级钥匙”的车型具备发动机紧急停机功能，无论手动变速器或自动变速器车型都具备此项功能。使用启动/停止键执行紧急停车操作需满足两个条件：未踩下制动踏板；车辆行驶速度低于10km/h。

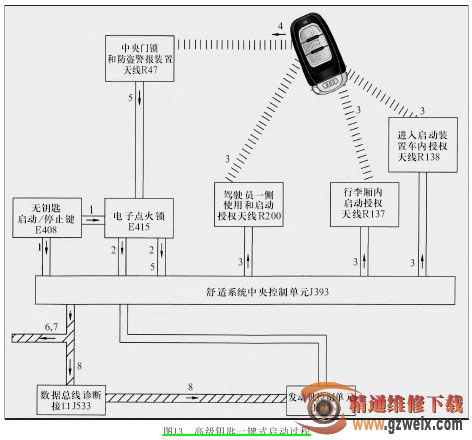

配有“高级钥匙”的车型使用启动/停止按钮一键启动过程(图13)：①驾驶员将使用和启动授权按钮E408完全按下，这个按钮将“点火开关接通”和“发动机启动”的信息发送到舒适系统中央控制单元J393上(“新”舒适系统控制单元J393包括了所有功能：智能进入启动控制单元J518；用于智能无匙进入系统J723的天线读取单元所有功能)并读取启动/停止键信息。②启动/停止键按钮信息通过数据线传至控制单元，将这两个按钮信息进行比较。③舒适系统中央控制单元J393将钥匙查询信息，发送给使用授权天线读入通过所有的启动授权天线将一个信号发送给车钥匙。④车钥匙根据这个信号来确定钥匙在车上的位置，并将其信息发送给中央门锁/防盗警报装置天线R47。⑤中央门锁/防盗警报装置天线收到这个信息，然后该信息送到电子点火锁E415。⑥根据钥匙的使用情况，S触点信号就被发送到舒适CAN总线上，转向系统开锁(接线端S通过启动/停止按键激活时，控制单元J764对转向柱进行解锁)。⑦转向锁完全打开后，接线柱15接通。如果转向柱成功解锁，该信息将通过导线将“接通接线端15”的信息传递给控制单元J393(图14)；在ELV解锁期间，启动信号导线始终保持激活状态。发送允许指令后，舒适系统中央控制单元J393将激活接线端15的继电器。⑧接线柱15接通后，发动机控制单元与使用和启动授权控制单元之间开始经CAN数据总线进行数据交换，然后防盗系统被停用。⑨使用和启动授权控制单元将“启动请求”这个信号发送给发动机控制单元。发动机控制单元检查离合器是否已踏下或是否已挂入P或N挡(自动变速器车)，然后自动启动发动机。
奥迪A5的汽车钥匙支持新功能“奥迪服务密钥”，服务密钥保存了大量的车辆数据以方便对车辆进行维修。车辆的实际信息以一定的时间间隔写入钥匙的可复写内存条内，工作人员可以通过USB接口(图15)将专用读取器连接到车间电脑上以读取此信息。利用软件可以将数据显示在显示器上，A5还装配有一种特殊的工具，允许各种售后服务系统(例如ELSA)直接读取数据，这样就无需进行手动数据输入，从而缩短了时间，降低了错误率。
四、汽车钥匙中数据的写入在车辆当天首次驾驶车辆(但仅限于发动机启动40s后和超过20km/m的车速后)、每行驶20km后(当天)、修改了密钥上的状态信息(例如，当大灯照明距离调节装置发生故障时)。汽车钥匙会重新开始一个新的写入过程。

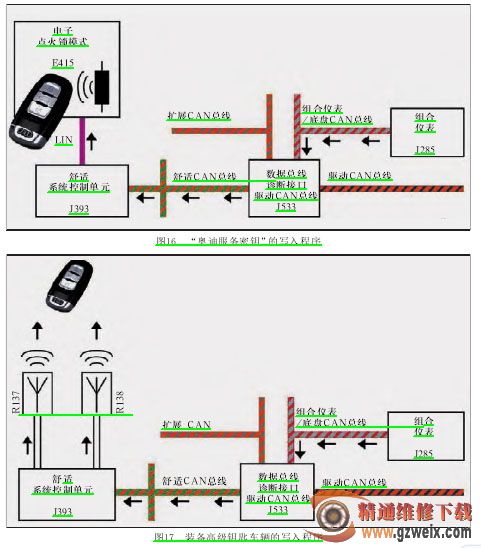

在未装备可选性“高级钥匙”的车辆上，“奥迪服务密钥”的写入程序(图16)。写入钥匙的数据由组合仪表J285内的控制单元提供，数据经由组合仪表/底盘CAN总线、数据总线诊断接口J533和舒适CAN总线，最终传输到舒适系统控制单元J393。舒适系统控制单元通过LIN总线将数据传输到电子点火锁模块，后者通过电子点火锁中的点火线圈将其以无线方式传输到汽车钥匙，然后数据将保存在一块电子芯片中。
装备可选性“高级钥匙”的车辆上，“奥迪服务密钥”的写入操作如图17所示。装配和未装配“高级钥匙”的车型区别在数据(从舒适系统控制单元到点火钥匙)的传输方式上。将数据写入电子点火锁依靠的是两根无匙天线R137和R138，而不是读识线圈。两根天线安装在中控台和行李厢中，根据车辆上汽车钥匙的当前位置，决定天线的使用取舍。在一些特定情况下，数据由两根天线进行冗余传输。
信息以数字形式存储于“奥迪服务密钥”中，只储存正常或不正常(是或不是)两种模式，例如服务密钥中的液位存储信息并不是毫升值，而是液位“正常”或是“低于临界线”两种状态。存储的信息包括：①各种液位状态：冷却液液位、发动机油油位、清洗液液位、燃油箱油位；②各种温度状态：发动机油温、冷却液温度；③各种车辆系统状态：转向系弯道灯、大灯照明距离调节装置、安全气囊系统、刮水器、换道辅助系统、系统故障、传感器已禁用、高级钥匙、钥匙蓄电池电压低、钥匙无法识别、电子点火锁故障、转向锁故障等。
