详解奥迪A5第五代防盗系统
来源:本站整理  作者:佚名  2012-04-24 00:11:23

五、发动机启动时防盗系统的工作流程



奥迪A5使用电子点火锁中的汽车钥匙启动过程:①检测到常开触点后,汽车钥匙将和舒适系统控制单元J393互换防盗数据,然后舒适系统控制单元确定该钥匙是否通过车辆认证。②舒适系统控制单元与电子转向柱锁控制单元J764互换防盗数据,若该转向柱锁已在该车辆上经过匹配,那么舒适系统控制单元将激活转向柱控制单元。③舒适系统控制单元将接线端15连接起来。④接线端15连接后,舒适系统控制单元会与发动机和变速器控制单元进行通信,若这些设备同样适用于该车辆,则可启动发动机。



六、更换防盗系统的组件

对于后续的改装步骤而言,更换防盗系统组件的过程已大大简化。诊断测试仪能独立识别已更换的组件并对其进行匹配,或询问钥匙是否必须匹配,甚至匹配曾经安装在其它车辆上的防盗系统组件。如果匹配过的点火钥匙丢失,可参考以下两种方案:①重新匹配预留的汽车钥匙。丢失的汽车钥匙将无法启动车辆(注意:该钥匙仍然可以打开驾驶员侧车门)。②更换车锁套件并为车辆定制一套新的汽车钥匙。这种方法虽成本高却更安全,其优势在于可以确保拾获钥匙者无法开启车辆。这时,车辆会形成新的识别系统,即无法对已丢失的或预留的汽车钥匙进行重新匹配。



七、防盗报警系统

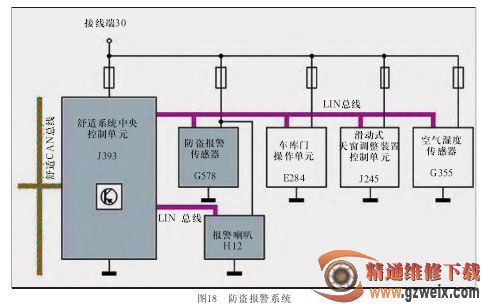

除了一些细微的改进外,奥迪A5的防盗报警系统基本沿袭了奥迪TT Coupe跑车的系统(图18),防盗报警传感器与TTCoupe跑车中的传感器属于同一型号。尽管如此,由于车辆的内部特性不同,传感器必须通过编码获取车型信息。



联网方式做了如下调整,报警喇叭H1和防盗报警传感器G578连接到奥迪A5的各种LIN总线上,这些总线同时连接其它与防盗报警系统无关的组件。除此之外,奥迪A5的防盗报警系统需要第三个超声波传感器以用于车内监控,而奥迪TT Coupe跑车只需两个传感器。此防盗报警系统的传感器最多可以识别四个超声波传感器,而对于车内空间较小的车型而言,两个传感器就足够了。

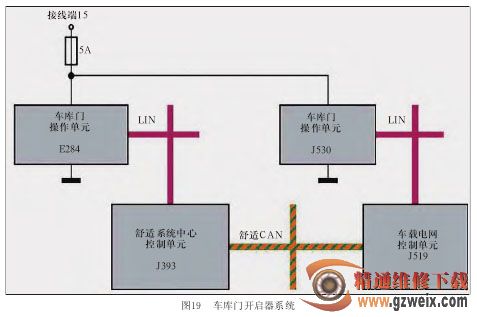

八、Home link车库门开启器奥迪A5配置了通用型Home link(车库门开启器),但是在以前的车型上,这种“开启器”并未集成到车辆网络系统中。新款奥迪A5车库门操作单元E284作为LIN总线用户与舒适系统中央控制单元J393相连,车库门操作控制单元J530作为LIN总线用户与车载电网控制单元J519相连,如图19所示。



该系统首次由测试仪诊断,舒适系统中央控制单元J393识别并记录以下故障:①车库门操作单元,无信号、无通信;②车库门操作单元,不合理信号;③车库门操作单元,故障;④车库门开启器按键1,不合理信号;⑤车库门开启器按键2,不合理信号,失真;⑥车库门开启器按键3,不合理信号,失真。



自适应通道集成在控制单元J393上,不同国家使用不同的传输频率车载电网控制单元J519,检测到下列故障将会存储故障码:①车库门开启器传感器单元,无信号、无通信;②车库门开启器传感器单元,不合理信号;③车库门开启器传感器单元,故障。两个控制单元同时使用时,方便故障查找的数据块会大大增多。
