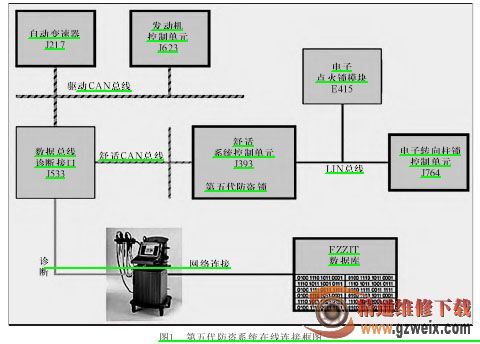

第五代防盗系统是在新款奥迪A5车首次采用，作为第四代防盗系统的升级版，在售后服务方面与第四代系统无明显区别，防盗系统执行任何操作之前必须通过诊断仪与FAZIT数据库建立在线连接(图1)。第五代防盗系统的许多操作步骤已更倾向于自动化，而且为了简化操作将一些步骤彻底删除。

一、电子点火锁E415、汽车钥匙

1．电子点火锁E415

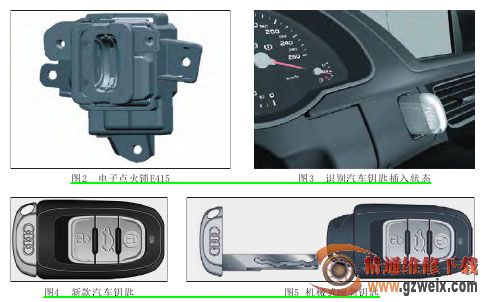

电子点火锁E415(图2)具有以下功能：①汽车钥匙机械插入并锁止；②汽车钥匙防拔出(通过解锁螺线管)；③微型开关识别汽车钥匙插入状态(图3)。钥匙有静止和压入两种位置，汽车钥匙中数据的写入和读取(用于发动机防盗系统或“奥迪服务密钥”功能)，接收/发送LIN总线信息，包含提供给汽车钥匙的数据以及从汽车钥匙获取的数据。

2．汽车钥匙

老款奥迪A5车型需要通过按键来折叠钥匙头，将钥匙插入点火开关必须拧动钥匙才能启动汽车。新款奥迪A5配备全新的汽车钥匙(图4)，只需将汽车钥匙插入到电子点火锁中接通微型开关，舒适系统控制单元J393读取到微型开关的信息，J393根据这些信息计算出当前的钥匙状态。

(1)汽车钥匙的作用

汽车钥匙的作用是：①发送无线电信号以启动中控锁系统；②存储防盗系统所需的数据；③存储车辆数据以便运行“奥迪服务密钥”功能；④定位智能进入启动天线的信号，以确定开关的位置；⑤包含一个机械式应急钥匙(图5)。

(2)汽车钥匙解锁装置

汽车钥匙插入电子点火锁后可自动上锁，驾驶员无法再手动拨出钥匙，关闭点火装置后，开关即松开。过程原理如下：给解锁螺线管通电，解锁螺线管会被点火钥匙重新解锁。解锁螺线管位于电子点火锁内，直接由舒适系统中央控制单元J393供电。根据变速器类型的不同，还要满足一个额外条件，开关才能松开，即：自动变速器车型，选挡杆应放在“P”位置；手动变速器车型，车辆应处于停止状态。

钥匙插入电子点火锁后，如果发生技术故障，车辆CAN总线不能为电子点火锁上的解锁螺线管通电，汽车钥匙将一直插在电子点火锁中。这种情况下如果仍要锁车，可使用械式应急钥匙。应急钥匙连接在电子点火锁上，可通过驾驶员车门上的机械锁来锁定中控锁系统。如果无线电遥控无法启动车辆，可使用机械式应急钥匙打开驾驶员车门上的机械锁，此机械钥匙也用于关闭或打开副驾驶员侧安全气囊。

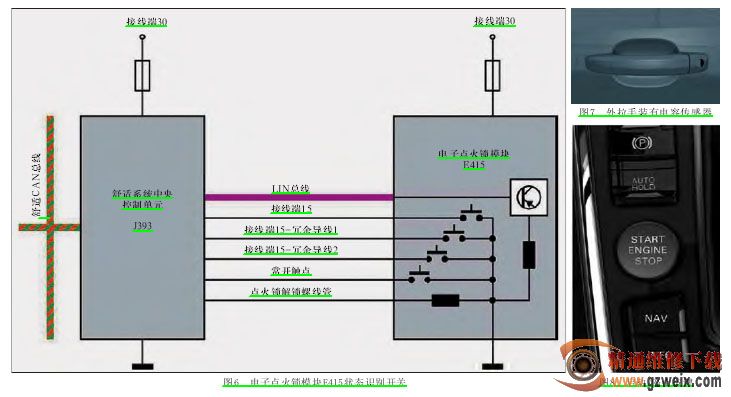

电子点火锁E415具有一个常开触点的微型开关(图6)，钥匙插入电子点火锁中后，该开关会接通地线，舒适系统中央控制单元J393直接读取此微型开关的信息。按键位置由三个微型开关读取，按下钥匙后三个微型开关将全部接地，这三个微型开关也可由舒适系统中央控制单元J393直接读取。当按下汽车钥匙后，万一发生故障，或者三个微型开关中只有两个接地，此时将遵循多数原则，即系统将确定要激活哪个按键。但是，如果三个开关中只有两个提供反馈信息，系统会显示故障并发出警告。电子点火锁的解锁螺线管由舒适系统中央控制单元供电控制，LIN信息首先传输到电子点火锁，然后由电子点火锁接收并处理，电子点火锁中的电子设备随即激活读写线圈以便传输数据。

(3)高级钥匙

高级钥匙第一次作为可选设备出现在新款奥迪A5中，此设计理念源于A6、Q7及A8车型，经过优化设计，减少了系统的必备组件数量。奥迪A5的车门外拉手上，不再配备任何中控锁按键，触摸外拉手上的电容传感器即可开启和关闭车门(图7)。通过车主随身携带智能卡里的芯片感应自动开关门锁，当车主走近车辆一定距离时，门锁会自动打开并解除防盗；当车主离开车辆时，门锁会自动锁上并进入防盗状态。一般装有无钥匙进入系统的车辆，其车门把手上有感应按钮和接近传感器，同时也有钥匙孔，是防止智能卡损坏或没电时，车主仍可用普通方式开启车门。

3．启动/停止按键

奥迪A5装备的启动/停止按键(图8)取代了A6、Q7及A8车型的“双键”设计方案，这意味着单个按键就能执行启动和停止双重操作。

4．智能进入启动装置天线奥迪A5的钥匙识别所需要的天线数量为3根，天线分别安装在驾驶员侧车门、中控台以及行李厢中(图9)。

二、车辆锁定及解锁系统

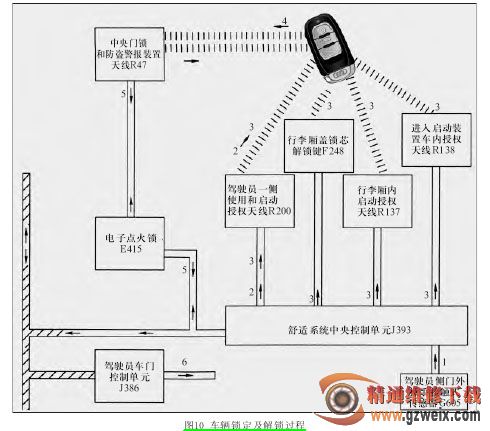

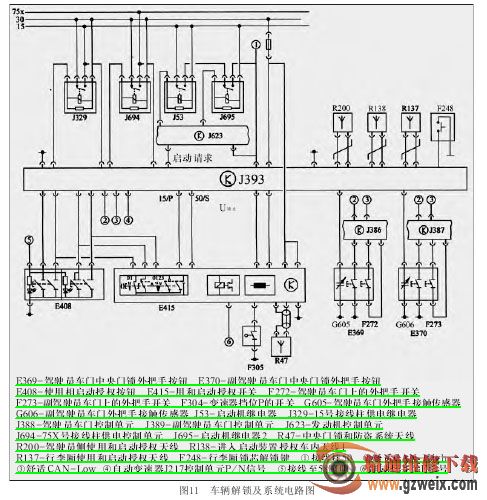

车辆锁定及解锁系统的部件包括：①E408，无匙启动/停止键；②F248，行李厢盖锁芯解锁键；③G605，左前车门外拉手接触式传感器；④G606，右前车门外拉手接触式传感；⑤R47，中控锁及防盗报警系统天线；⑥R137，智能进入启动装置行李厢天线；⑦R138，智能进入启动装置车内天线；⑧R200，左侧智能进入启动装置天线。车辆锁定及解锁过程如图10所示，车辆解锁及系统电路图如图11所示。
