详解奥迪A5轿车第5代防盗系统技术
来源:汽车维修  作者:佚名  2018-05-18 10:13:24

    一、第5代防盗系统概述
    Audi A5 Coupe车上首次使用了第5代防盗系统。
    第5代防盗系统具有“一键恢复”的强大功能。
    作为第4代防盗系统的升级版,第5代系统在维修服务方面与第4代系统基本一致。只是在使用诊断仪进行有关防盗系统方面的工作程序极大地简化,如更换防盗系统元件以后的匹配。第5代防盗系统中的许多操作步骤更倾向于自动化,而且为了简化操作,一些询问步骤已经删除。

    二、第5代防盗系统构成
    第5代防盗系统构成如图1所示。

    舒适系统控制单元J393是防盗器主控单元,在该控制单元内集成了智能进入启动控制单元J518。图1中加深边框标注的组件都是防盗锁组件,而未做加深边框标注的组件仅用于传输防盗信息,例如:数据总线诊断接口J533和电子点火锁E415。
    配置了第5代防盗锁的车辆在防盗系统执行任何操作之前必须先通过诊断仪与FAZIT数据库建立在线连接。
      1.电子点火锁E415、汽车钥匙
    (1)电子点火锁E415

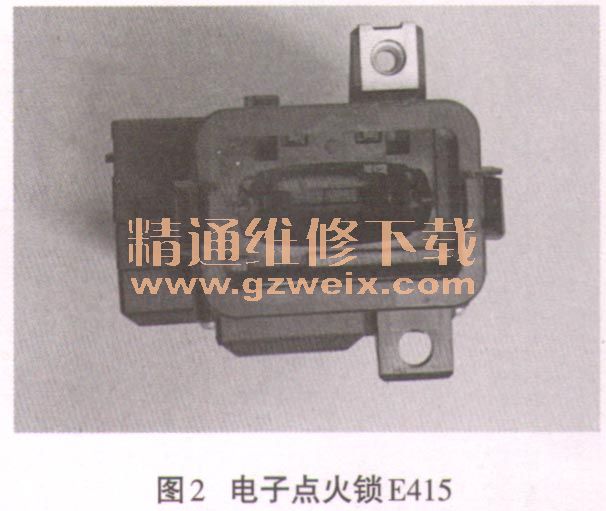

    电子点火锁E415如图2所示,具有以下功能:①汽车钥匙机械插入并锁止;②汽车钥匙防拔出(通过解锁螺线管);③开关识别汽车钥匙插入状杰,如图3所示。钥匙有静止和压入2种位置,汽车钥匙中数据的写入和读取(用于发动机防盗系统或“奥迪服务密钥”功能),接收/发送LIN总线信息,包含提供给汽车钥匙的数据以及从汽车钥匙获取的数据。



      (2)汽车钥匙
      老款奥迪A5车型需要通过按键来折叠钥匙头,将钥匙插入点火开关必须拧动钥匙才能启动汽车。新款奥迪A5配备全新的汽车钥匙,如图4所示,只需将汽车钥匙插入到电子点火锁中接通微型开关,舒适系统控制单元J393读取到微型开关的信息,J393根据这些信息计算出当前的钥匙状态。

    ①汽车钥匙的作用

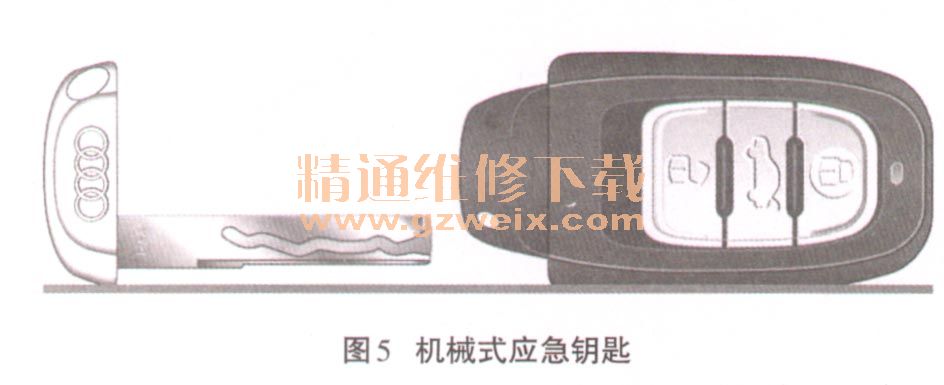

    汽车钥匙的作用是:①发送无线电信号以启动中控锁系统;②存储防盗系统所需的数据;③存储车辆数据以便运行“奥迪服务密钥”功能;④定位智能进入启动天线的信号,以确定开关的位置;⑤包含1个机械式应急钥匙如图5所示。

    ②汽车钥匙解锁装置
    汽车钥匙插入电子点火锁后可自动上锁,驾驶员无法再手动拔出钥匙,关闭点火装置后,开关即松开。过程原理如下:给解锁螺线管通电,解锁螺线管会被点火钥匙重新解锁。解锁螺线管位于电子点火锁内,直接由舒适系统中央控制单元J393供电。根据变速器类型的不同,还要满足一个额外条件,开关才能松开,即:自动变速器车型,选挡杆应置于“P”位置;手动变速器车型,车辆应处于停止状态。
    钥匙插入电子点火锁后,如果发生技术故障,车辆CAN总线不能为电子点火锁上的解锁螺线管通电,汽车钥匙将一直插在电子点火锁中。这种情况下如果仍要锁车,可使用机械式应急钥匙。应急钥匙连接在电子点火锁上,可通过驾驶员车门上的机械锁来锁定中控锁系统。如果无线电遥控无法启动车辆,可使用机械式应急钥匙打开驾驶员车门上的机械锁,此机械钥匙也用于关闭或打开副驾驶员侧安全气囊。

相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
