详解奥迪车系自动变速器结构特点及检修要点
来源:本站整理  作者:佚名  2015-08-29 06:31:30

    奥迪自动变速器类型众多,下面对典型自动变速器的结构特点进行介绍。
    1. 09E型自动变速器

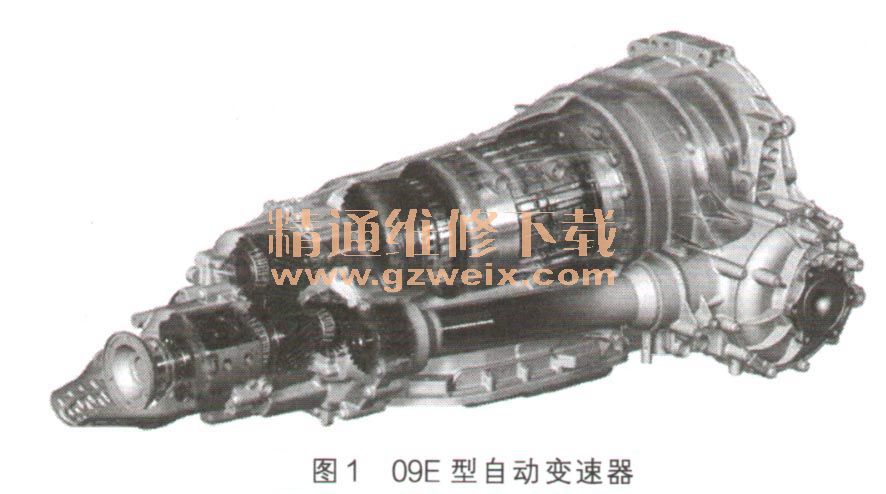

    09E型自动变速器是新型六挡自动变速器,它取代了早期的五挡自动变速器(01V和01L),如图1所示。

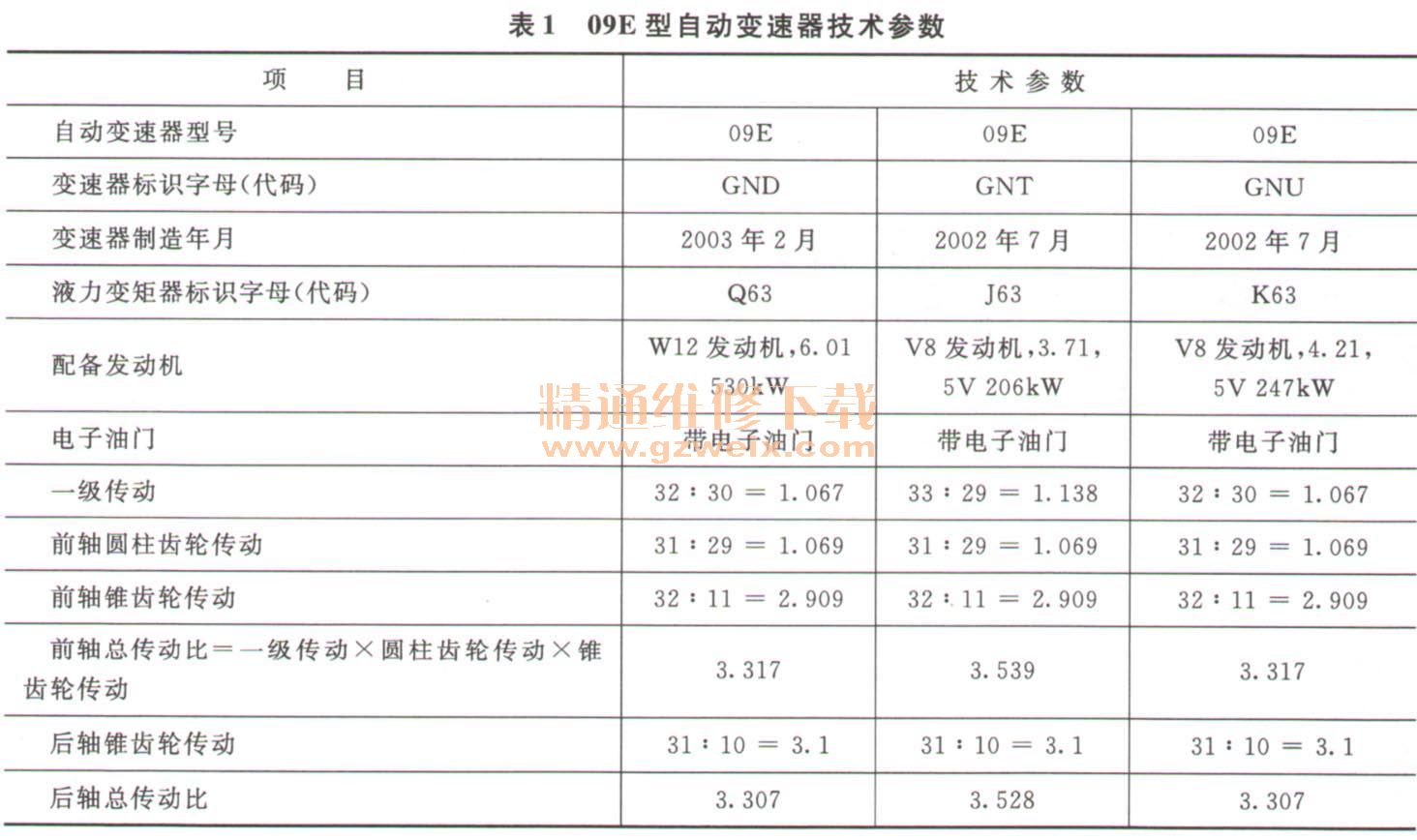

    六挡行星齿轮装置采用称为“Leplletier”的齿轮副机构,这种齿轮传动机构是一个名叫M. Leplletier的工程师设计的,他拥有这项专利,因此以他的名字命名。该机构的特点是:挡位分布合理,且只用5个换挡元件就可以实现6个前进挡和1个倒挡。09E型自动变速器技术参数见表1。

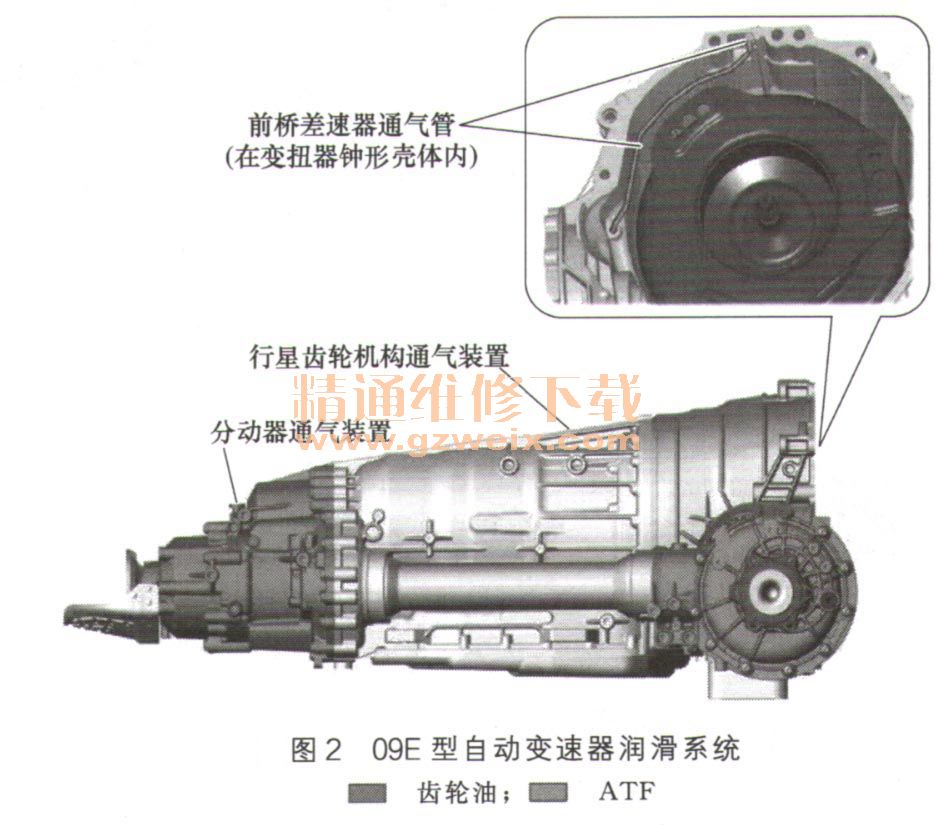

    09E型自动变速器有3个彼此独立的润滑系统,双层径向轴用油封将ATF部分与前桥驱动/差速器以及分动器分隔开。若双层径向轴用油封泄漏时,机油就从相应的机油泄漏孔中溢出,避免与邻近的另一种机油相混合。09E型自动变速器润滑系统如图2所示。

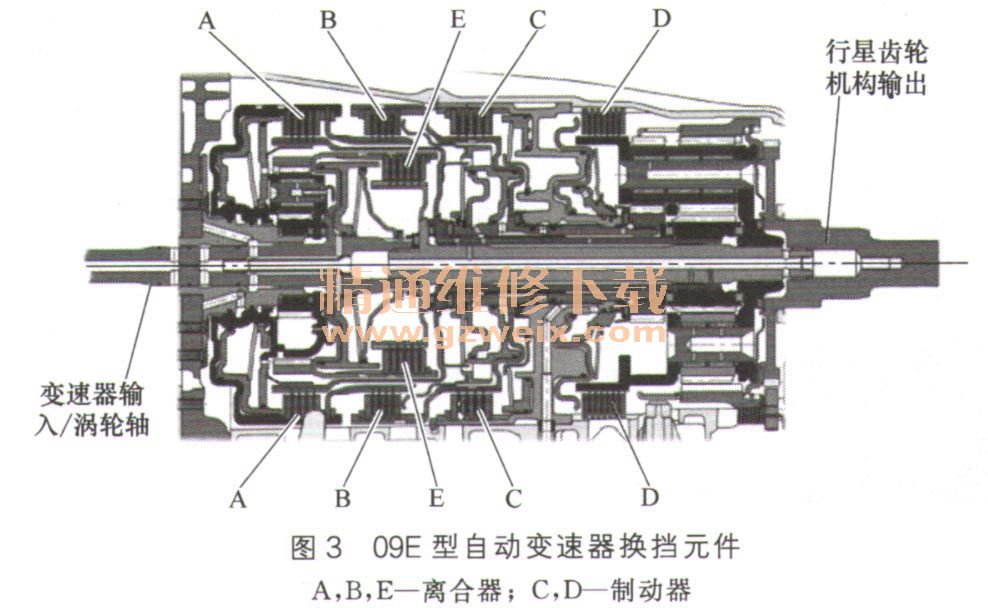

    09E自动变速器的5个换挡元件包括:3个多片式离合器(A、B、E)和2个多片式制动器(C、D)。离合器将发动机扭矩引入到行星机构上,在这个引入过程中,制动器利用变速器壳体的固定作用传递发动机扭矩。09E型自动变速器换挡元件如图3所示。

    所有换挡元件都由电磁阀控制。行星齿轮机构内无单向离合器,在所有挡位都可产生发动机制动作用。换挡元件通过液压力来接合或断开。换挡元件的摩擦片的数量与发动机功率相匹配,以便尽可能减小摩擦损失。
    Mechatronik总成(机械电子模块)装在变速器内部,该总成包括液压控制模块、传感器、执行元件和自动变速器控制模块(J217)o 09E型自动变速器的机械电子模块如图4所示。

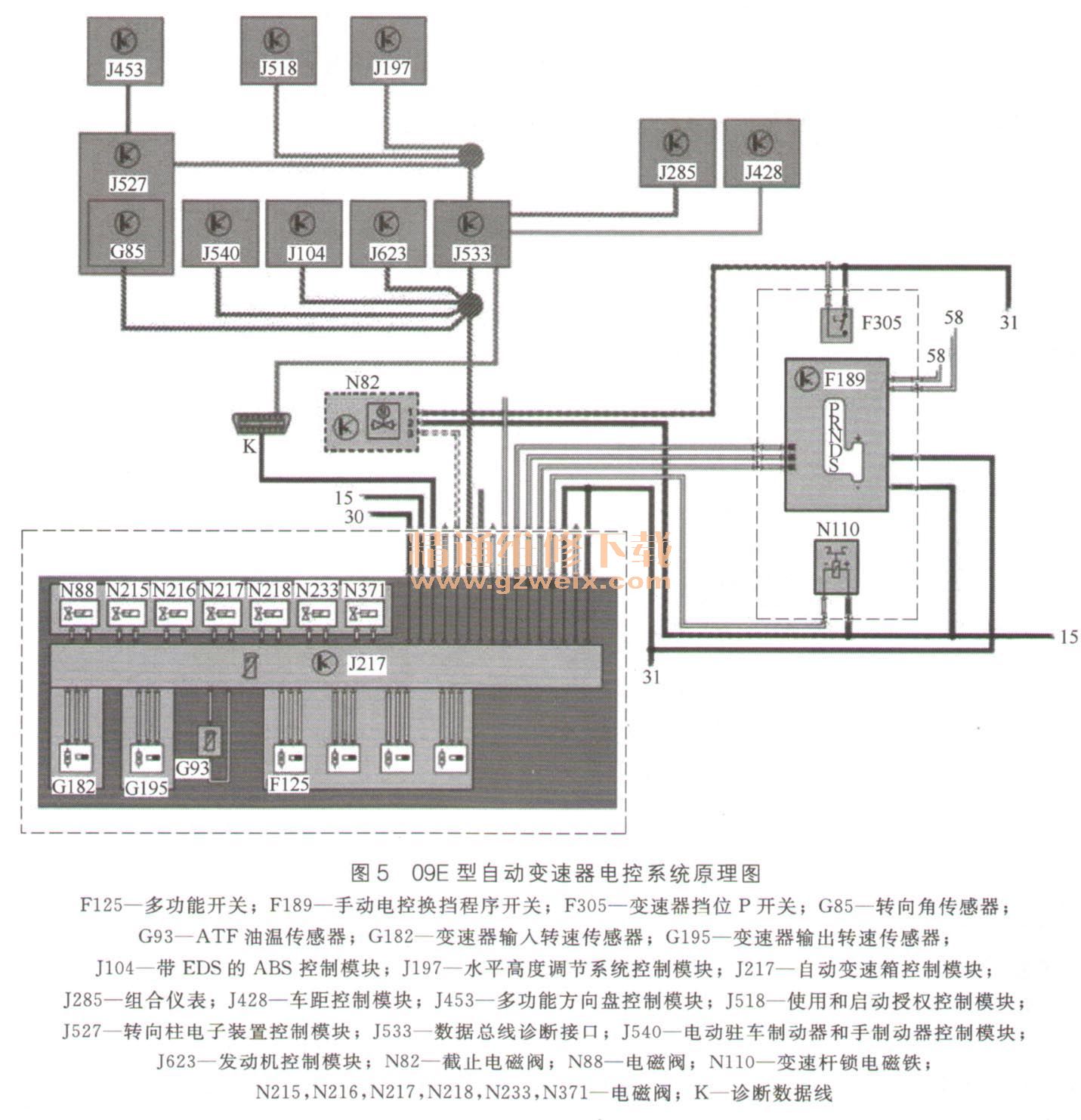

    自动变速器控制模块(J217)是机械电子模块的组成部分,它与外围设备的信息交换只能通过CAN总线来进行,这样就减少了外围接口的数量,同时提高了工作可靠性。09E型自动变速器电控系统原理图如图5所示。

    2. 02E型自动变速器

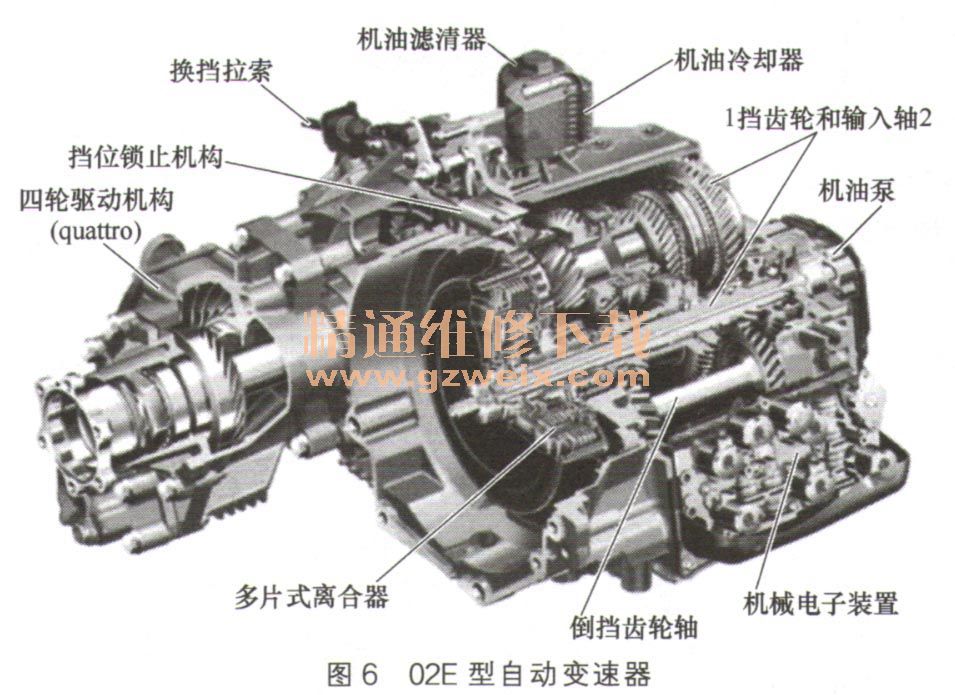

    02E型自动变速器是双离合自动变速器(DSG),这种变速器又称为直接换挡变速器,其结构如图6所示。

    02E型自动变速器具有6个前进挡和1个倒挡,以及两种行驶程序:正常行驶程序D和运动行驶程序S。机械电子装置(J743)和电动液压控制模块构成一个整体,装在变速器内部。02E型自动变速器技术参数见表2。

    该变速器主要由两个相互独立的传动机构组成。每个传动机构的结构与手动变速器的相同。两个多片式离合器均为湿式离合器,利用DSC机油工作。02E型自动变速器基本传动原理如图7所示。

[1] [2] [3] [4]  下一页
