减速齿轮部分，K111型变速器有轴承，K311型变速器没有轴承。K311变速器使用变速器油容量为7.95L，K111型变速器使用的变速器油容量为9.1L，油品均采用TC级别丰田CVT油。重量上，K111型变速器为87.2kg，K311型变速器重量为68.7kg。

这两款变速器均采用3个速度传感器，一个为前离合器后输入轴的转速传感器，一个为主动带轮的转速传感器，一个为从动轮输出转速传感器。通过这3个转速传感器检测转速，来计算滑差。CVT变速器均采用了油压传感器，此油压传感器检测从动轮的夹紧油压，通过此油压检测从动轮的夹紧力度，防止从动轮油压不足造成打滑等一系列故障。K111型变速器的挡位开关安装在前下面，K311型变速器安装在上部,如图12所示。

K111型变速器内部传动结构图如图13所示。

K311型变速器内部传动结构图如图14所示。

K111         型变速器内部阀体电磁阀位置结构如图15所示。

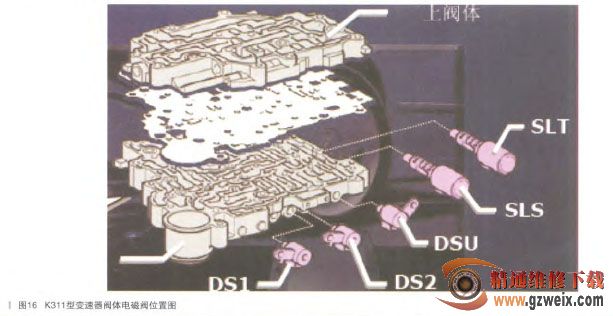

K311         型变速器内部阀体电磁阀位置结构如图16所示。

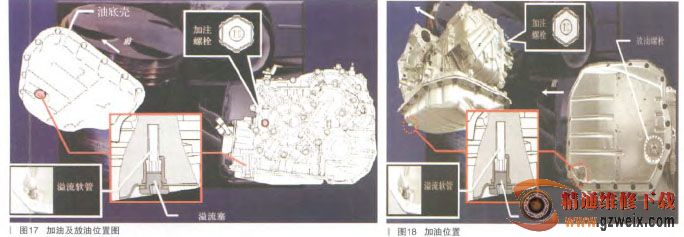

CVT 变速器换油方法：K111 型变速器有单独的加油孔，加油孔螺塞上有油品级别标志，有单独的放油螺栓，而且有溢流孔，检查油面是否符合标准，具体位置如图 17 所示。

K311型变速器也具有单独的加油孔，有溢流孔，如图18所示。
