八、景程冷却系统电路分析

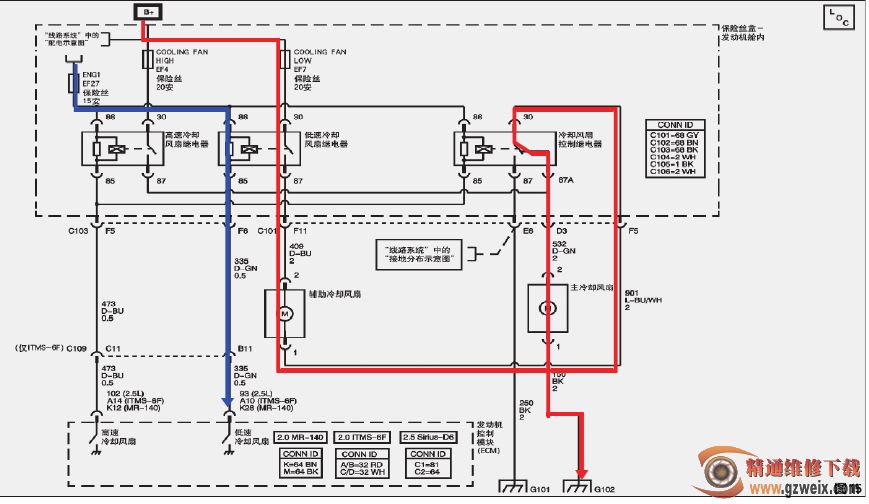

93℃时冷却风扇低速运转(图15)，97℃时高速运转(图16)

冷却风扇由发动机控制模块(ECM)利用冷却风扇低速继电器和冷却风扇高速继电器及冷却风扇串联/并联继电器控制。当冷却液温度达到93℃时，发动机控制模块使冷却风扇低速运转，而当冷却液温度达到97℃时，使风扇高速运转。当温度回降到94℃时，发动机控制模块

将冷却风扇从高速切换到低速，当温度回到90℃时将风扇关闭。
