安培式接头的特征是插头一侧硬壳上有一个“桥”，在插座一侧有“扣脚”。销头和套管靠锁条固定于硬壳内。更换销头和套管插座的步骤如下（如图 4 所示）：

1． 掀按两扣脚的后端，分离接头。

2． 将专用工具插入接头接合端要更换的销头套管的插线孔内。

3． 将导线向硬壳内轻推以松开锁条。

4． 进一步推入并旋转专用工具，以使锁条缩入销头或套管内。

5．将线向外拉，使销头或套管从壳体拔出。

6．按规定的方法，将新的规格和形式的销头或套管扎在导线上。

7．将销头或套管插入硬壳内，使锁条在壳体中肩部后边张开。

（三）楔锁式接头的修理

楔锁式接头在他的硬壳上有一小窗口可看见红色或棕色的楔状凸起。接头壳体上的定位挡指将销头套管固定在壳体中，挡指卡在销头或套管上两个凸起之间。楔子完全落座后，楔子通过其一端的弹簧锁锁入接头壳体上的小窗而固定在接头壳体中。楔锁式接头中的线端接头的步骤如下（如图 5 所示）：

1．抬起锁舌、将接头两半分离。

2．将楔子向内压，并往上挑（向壳体的对接方向）直到将其挤出口槽。

3．用一只 1/8 英寸的螺丝刀将挡指从销头或套管上的沟中挑开。

4．向外拉导线，将线端接头的销头或套管拉出。

5．按规定的方法，换上适当规格和形式的销头或套管。

6．将线端接头的销头或套管插入壳体。

7．推入线端接头直到挡指凸起卡入线端接头的销头或套管上的沟内。

（四）片式接头的修理

片式接头的特征是壳体插座一侧接合端的 T 形（或连 T 形、I 型）插孔和壳体插头一侧明显的片式线端接头。线端接头是利用插头和插座上方形缺口与壳体上塑料挡指结合固定的。插座内壁两端与插头片的两侧端相接触，以保证接头的稳固性和通导性。

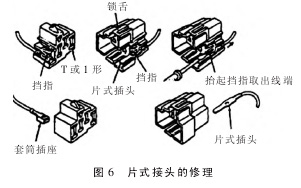

接头接合时，线端片式插头的两面牢牢地与接头另一半的套筒插座相接。更换线端接头的片式插头和套筒插座的步骤如下（如图 6 所示）：

1． 抬起锁舌，将接头两半向外拉，使其分离。

2．用 1/8 英寸的螺丝刀挑起卡住片式插头或套筒插座的挡指，这类挡指上的凸起要比楔锁式接头的挡指深。必须用力抬起挡指才能使片式插头或套筒插座松开。

3．向外拉导线将线端片式插头或套筒插座拉出。

4．按规定的方法，换上相应规格和形式的新的片式插头或套筒插座。

5．将线端片式插头或套筒插座插入接头壳体。

6． 推入线端片式插头或套筒插座直到其卡住。

（五）柄舌式接头的修理

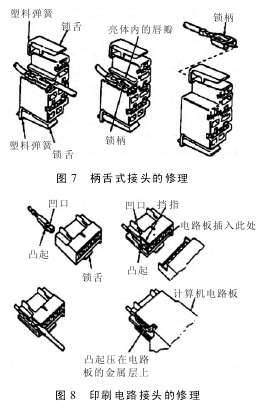

柄舌式接头一般用于连接线束与点火开关。其锁舌较有特色，有 2个塑料弹簧。线端接头的插座部分的锁柄卡入壳体的唇瓣，使插座固定在壳体中。柄舌式接头的修理步骤如下（如图 7 所示）：

1．按弹簧一端的锁舌，将接头分开。

2．用 1/8 英寸的螺丝刀插入插座旁边的狭槽。

3．稍将线端向接头方向推，并用螺丝刀将锁柄向下按使其与插座相平。

4．向外拉导线将插座拉出壳体。

5．按规定的方法，换上相应规格和形式的插座部分。

6．将线端插座上的锁柄对准接头壳体上的狭槽。

7．将线端插座推入直到锁柄卡入壳体上的唇瓣。
