三、Onstar 的工作原理

1. Onstar 系统组成及输入输出信号Onstar 系统由以下主要部件组成 :

（1）车辆通信接口模块（VCIM）。

（2）按钮总成。

（3）麦克风。

（4）车载电话天线。

（5）导航天线。

（6）蓝牙天线（若装备）。

（7）后备蓄电池 (BUB)（若装备）。

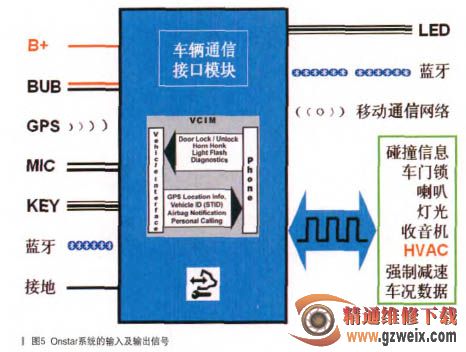

Onstar 系统的输入及输出信号如图 5 所示，通信接口模块连接至麦克风、按钮总成，并指令状态 LED。通信接口模块通过串行数据总线与车辆的其余部分通信。通信接口模块配有2 个技术系统 ：一个用于处理全球定位系统数据，另一个处理车载电话信息。车载系统通过与通信设施基站相连接，将 Onstar 系统连接到车载通信运营商的通信系统上。通信接口模块通过车载电话天线发送并接收所有的车载通信信息。Onstar 系统使用全球定位系统信号提供请求所在位置。通信接口模块还可通过串行数据电路来启动喇叭、车门的锁止 / 解锁或外部车灯。这些功能由客户对 Onstar 呼叫中心的请求来指令。

2. 车辆通信接口模块（VCIM）

通信接口模块使用两个号码来识别车载通信设备，一个移动识别号(MIN) 和一个移动目录号 (MDN)。移动识别号代表车载通信运营商用于呼叫而使用的号码，而移动目录号则代表拨到每个车载设备上的号码。更换新的通信接口模块后需要进行编程及初始化设置，一旦进行初始化设置后，通信接口模块将不能再用于其他车辆。

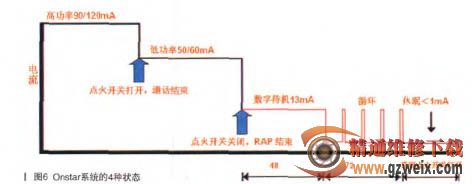

Onstar 系统使用一个特殊的休眠周期，允许系统在点火开关置于 OFF位置且固定式附件电源 (RAP) 模式结束时接收车载呼叫。该周期能够使通信接口模块执行解锁车门等遥控功能并且将蓄电池电流维持在一个可接受的水平。如图 6 所示，Onstar 系统使用 4 种就绪状态 ：高功率、低功率、休眠、数字待机。

无论点火开关置于 ON 位置还是 RUN 位置，是否启用了固定式附件电源，Onstar 系统是发送还是接受呼叫，在系统执行功能时，系统进入高功率状态。点火开关置于 ON 位置或 RUN 位置，或启用固定式附件电源的情况下，Onstar 系统未使用时，系统进入低功率状态。在车辆关闭且固定式附件电源超时后即进入数字待机电源状态。在数字待机模式下，Onstar模块可在持续 48h 内的任何时间执行Onstar 服务人员指令的所有远程功能。48h 后的 72h，系统每 10min 进入低功率状态 1min 以接听来自 Onstar 呼叫中心的呼叫。如果在 1min 间隔内发出呼叫，Onstar 系统将接收该呼叫并立即进入高功率模式，以执行任何请求的功能。若在这 1min 的间隔中没有接收到任何呼叫，系统又将返回到休眠状态，再等待 9min。这一过程持续 72h 之后，Onstar 系统将关闭直到点火开关置于ON位置或RUN位置。

3.Onstar 按钮及 LED 总成

3 个 Onstar 按键及 LED 总成是用户和 OnStar 系统对话的窗口，一般

安装在中央控制台、头顶控制台或后视镜上。对于别克英朗，Onstar 按钮及 LED 总成安装在后视镜上，按钮总成包含 3 个按钮及一个 LED 状态指示灯。当系统开启并且运行正常时，LED 指示灯为绿色。当 LED 状态指示灯为绿色并闪烁时，表示正在呼叫中。当 LED 指示灯为红色时，表示系统中有故障。在系统存在故障的情况下，Onstar 系统仍然能够进行呼叫，在呼叫的过程中 LED 指示灯呈红色闪烁状。如果 LED 不点亮，这可能表示用户 Onstar 账户服务未启动或者过期。通信接口模块通过专用 LED信号电路控制每个 LED。

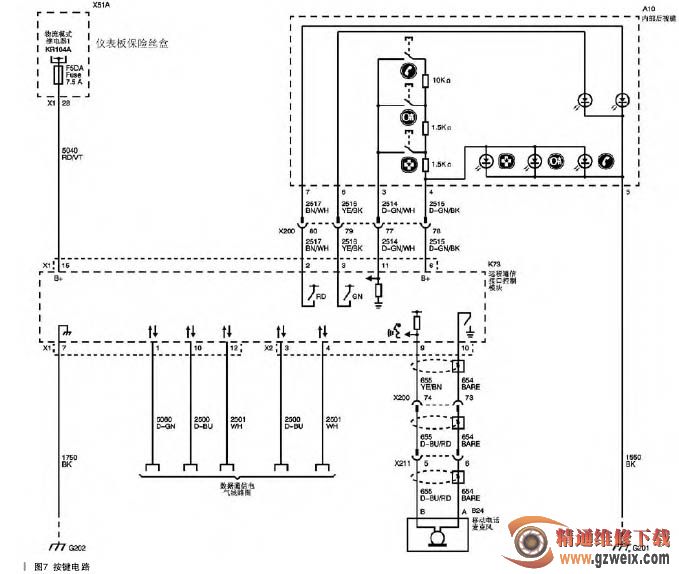

按键电路如图 7 所示，通信接口模块通过键盘电源电压电路向 Onstar按钮及 LED 总成提供 10V 电压，每一个按钮按下时，都通过一个电阻器完成一个回路，这个电阻器允许特定电压返回到通信接口模块。通信接口模块根据返回的电压值范围辨别哪一按钮被激活。
