当车速在70 km/h以下， 驾驶员大幅度打转向盘时， 或者已打开转向信号灯， 且车速在40km/h以下时， 一侧的H7白炽灯泡亮起 ， 产生随动转向的照明。 同时 ， 普通公路照明灯或者城市照明灯也会打开。
1.3.3 全天候照明灯 （图10）
由气体放电灯泡和透镜， 产生不对称的近距离全天候照明， 漫射范围小。 左侧透镜能够稍微向外侧旋转， 通过降低照明水平高度缩小照程。
2 可变照明系统功能的实现
前照灯照程无级调节系统仅在装有自适应车灯和氙气高级前照灯的10款奥迪A8车辆上配置。
2.1 前照灯的结构组成及参数

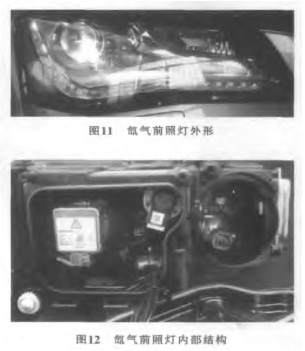

氙气前照灯外形如图
11所示， 其内部结构如图12所示。

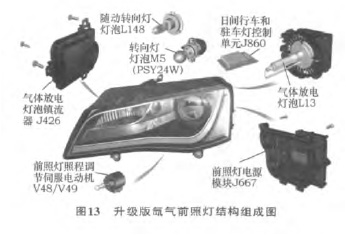

如图13所示 ， 升级版氙气前照灯灯泡配置 ：驻车灯， 20个LED变光， 4 W； 日间行车灯， 20个LED， 11 W； 转向灯， 白炽灯泡 （PSY 24 W）； 近光灯、 远光灯， 气体放电灯泡 （D3S）， 35 W； 雾灯及动态随动转向灯， 白炽灯泡H7 （使用寿命长）， 55W；侧灯（仅针对北美市场）， 3个LED， 大约1 W。
2.2 系统的操作

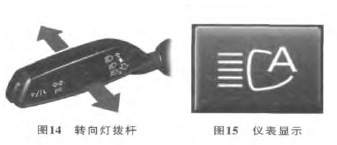

车灯旋转开关必须在位置AUTO； 必须在MMI上已经激活了远光灯自动系统；向前轻推转向灯拨杆即可接通前照灯照程无级调节系统；向后轻拉转向灯拨杆即可关闭前照灯照程无级调节系统； 再次向前推转向灯拨杆 （见图14） 即手动开启远光灯。组合仪表上显示前照灯照程无级调节系统已接通（见图15）。
2.3 系统的组成及工作

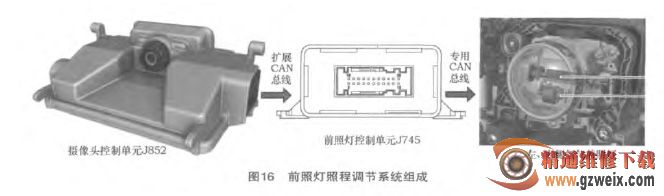

前照灯照程无级调节系统由3部分组成， 如图16所示。 当前交通状况由控制单元J852内的摄像头来侦知， 并在该控制单元内的运算器中进行分析处理。 图像处理软件会在摄像头的图像中搜寻光源。该控制单元内的软件将识别出的光源分为几类：前照灯，尾灯，路灯，不相关的其它光源。如果能准确判断出光源，那么控制单元J852就会在摄像头图像上确定识别出的车辆的位置， 并估算与本车的距离。这两个值通过扩展CAN总线被送到前照灯照程调节控制单元J745。
