一、电路基础

1.电路常用基础概念，见表 1。

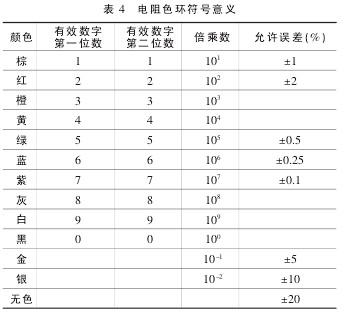

2.电阻数值识别，见表 2、表 3。

二、电路图识读

（一 ）电路图认识读取要点有以下基本要点：

1. 对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚。

2.通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置。

3.通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

4.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连。

5. 识读电路设备所处的分线路走向。

6.识读分线 路 上的开关、保险装置、继电器结构和作用。

（ 二 ） 电器 电 子 元 件标识

1.发电机电器

发动机电器符号见表 5。

2.电子控制单元

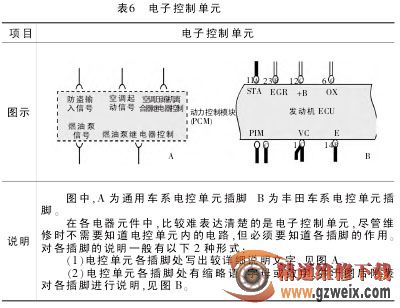

电子控制单元及插脚见表 6。

3.导线标注

为便于在线束中查找导线，在电路原理图中，一般要对导线的线径、颜色甚至所属的电气系统做出标注。

（1）线径：一般用数字表示，数字大小代表导线的横截面积 （单位：mm2）。

（2）导线颜色：一般用字母做代码（见表 7）。

（三）电路原理图的识读方法

1.电路原理图的识读方法

电路原理图的识读方法见表 9。
