2.电路原理图识读技巧

（1）电路按其作用来分，可分为电源电路、接地电路、信号电路、控制电路。

（2）直接连接在一起的导线（也可经由熔丝、铰接点连接）必具有一个共同的功能，如都为电源线、接地线、信号线、控制线等。即凡不经用电器而连接的一组导线若有一根接电源或接地，则该组导线都是电源线或接地线。与电源正极连接的导线在到达用电器之前是电源电路；与接地点连接的导线在到达用电器之前为接地电路。

（3）在分析各条电路（电源电路、信号电路、控制电路、接地电路等）的作用时，经常会用到排除法判断电路，即对不易判断功能的电路，通过排除其不可能的功能来确定其实际功能。如分析某一具有三根导线的传感器电路时，已经分析出其电源电路、接地电路，则剩余的电路必然为信号电路。

（4）注意各元器件的串、并联关系，特别要注意几个元器件共用电源线、共用接地线和共用控制线的情况。

（5）传感器经常共用电源线、接地线，但决不会共用信号线。执行器会共用电源线、接地线、控制线。

（四）汽车位置图的识读

1．线束图

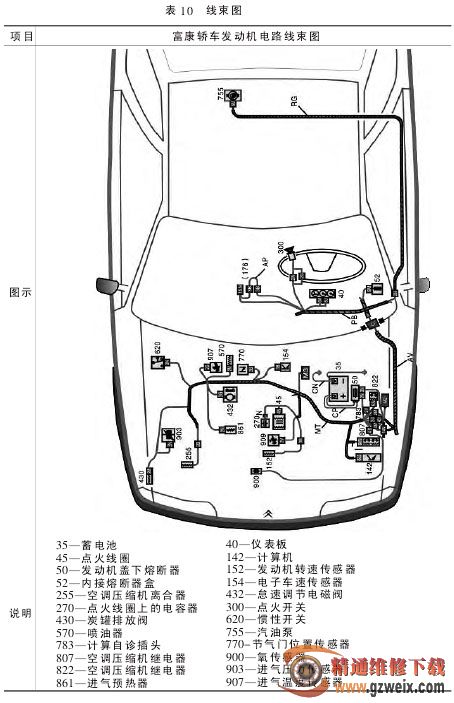

线束是电路的主干，通过连接器、铰接点与车内电器或车体连接（见表 10），可从线束图中了解线束的走向及线束各部连接器的位置。

2．电器定位图

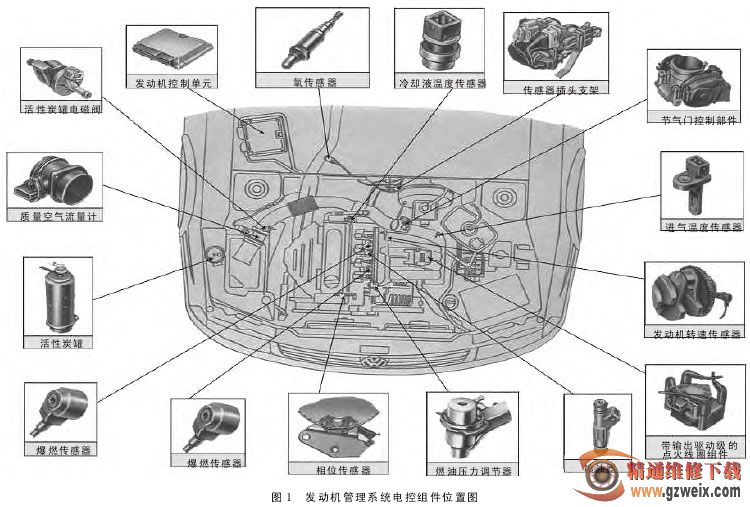

显示用电器、控制器件（包括传感器、电控单元、开关、继电器等）、连接器、接线盒、熔丝盒、继电器盒等在车上的具体位置（见图 1），可以帮助我们迅速准确地找到各电器元件在车上的安装位置。

3.连接器的插脚排列连接器的插脚排列见表 11。

4．熔丝盒、继电器盒及接线盒的内部线路图

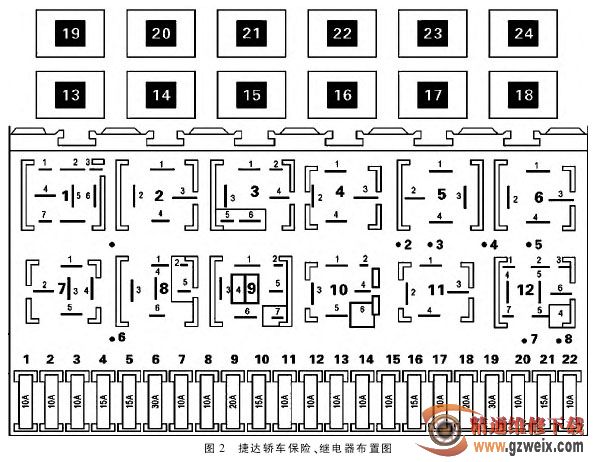

为便于检修，熔丝、继电器及导线的铰接点往往集中安装在熔丝盒、继电器盒及接线盒中。在读图时先从电器定位图了解各盒在车上的安装位置后，再通过各盒的内部线路图了解盒内的连接关系（见图2）。许多车上把这三种盒组合在一起成为熔丝/继电器盒、中央接线盒等。

综上所述，在识读电路原理图掌握了电路工作原理后，再根 据 图 上 的 电 器 代码，综合查阅各定位图，即可确定电器及导线在车上的位置。
