大众速腾1.6L控制电路搭铁点熔断丝继电器的位置及作用

来源：本站整理作者：佚名 2012-12-12 08:46:33

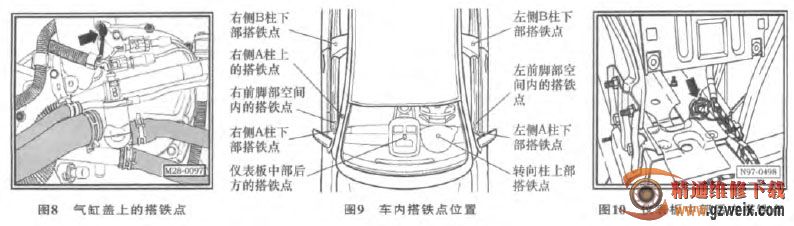

发动机舱内搭铁点如图1所示。其中，发动机舱内右前照灯的搭铁点如图2箭头所示；排水槽内右侧搭铁点（609）如图3箭头所示；排水槽内左侧搭铁点（607）如图4箭头所示；搭铁带、蓄电池、车身搭铁点如图5的A箭头所示；发动机舱内左侧搭铁点（12）如图5的B箭头所示；发动机舱内左侧搭铁点（640）如图6的A箭头所示；左前照灯上的搭铁点（655）， EC风扇搭铁点如图7的B箭头所示；EC风扇搭铁点（642）如图6的C箭头所示；变速器和发动机的搭铁点（652）如图7的D箭头所示；气缸盖上的搭铁点如图8箭头所示。

1.2 车内搭铁点

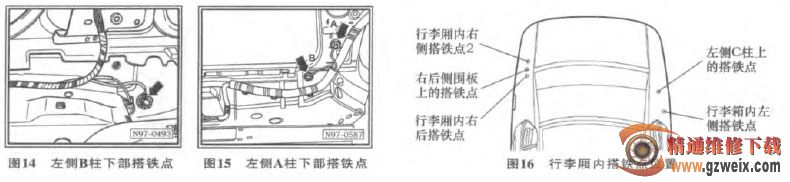

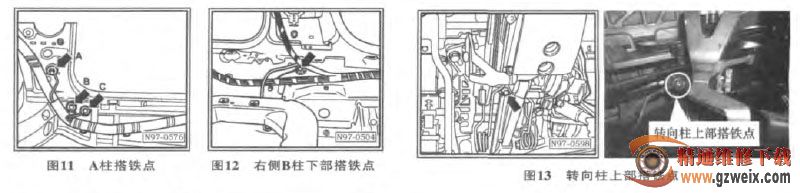

车内搭铁点如图9所示。其中，仪表板中部后方的搭铁点如图10箭头所示；右侧A柱下部搭铁点如图11的C箭头所示；右前脚部空间内的搭铁点如图11的B箭头所示；右侧A柱上的搭铁点如图11的A箭头所示；右侧B柱下部搭铁点如图12箭头所示；转向柱上部搭铁点如图13箭头所示；左侧B柱下部搭铁点如图14箭头所示；左前脚部空间内的搭铁点如图15的A箭头所示；左侧A柱下部搭铁点如图15的B箭头所示。
