大众速腾1.6L控制电路搭铁点熔断丝继电器的位置及作用
来源：本站整理  作者：佚名  2012-12-12 08:46:33

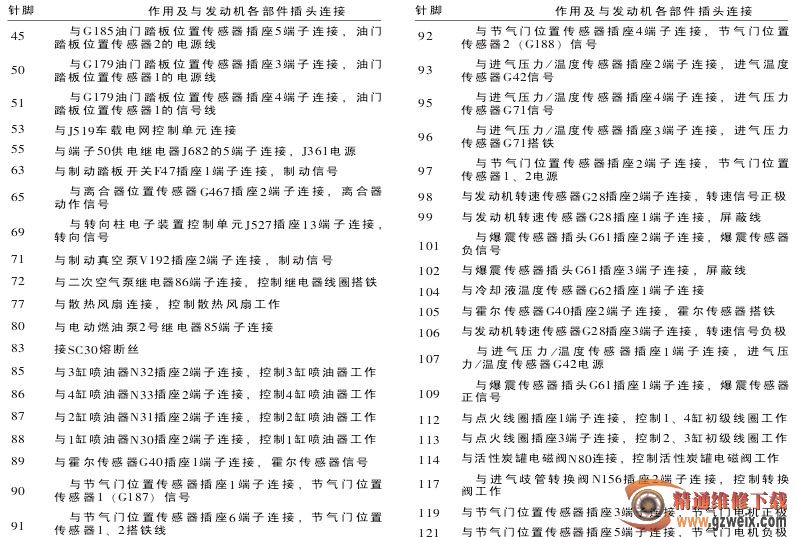

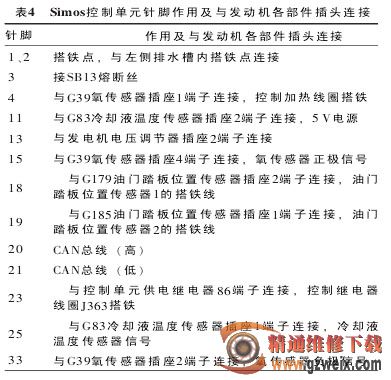

  发动机控制单元安装在前挡风玻璃中下部，排水槽盖板下方， 如图23所示。 速腾轿车采用Motronic控制单元 （154针脚） 和Simos控制单元 （121针脚） 2种。Simos控制单元121针脚如图24所示。 Simos控制单元针脚作用及与发动机各部件插头连接如表4所示。

上一页  [1] [2] [3] [4] [5] [6]
