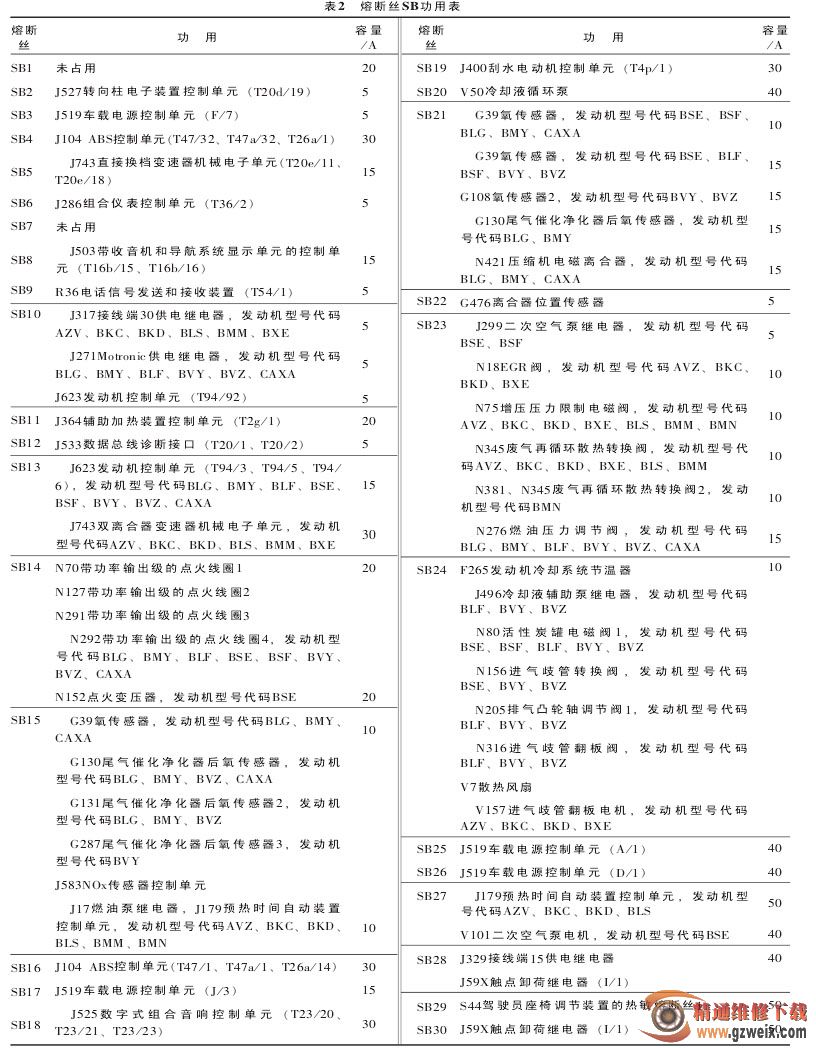

速腾轿车采用的熔断丝SB有2种： 一种是54个，另一种是30个。 下面介绍发动机1.6L （74 kW）， 采用Simos控制单元， 熔断丝SB为30个的功用。 熔断丝SB安装在发动机舱内左侧， 如图20所示。 各熔断丝功用如表2所示。

2.3 熔断丝SC

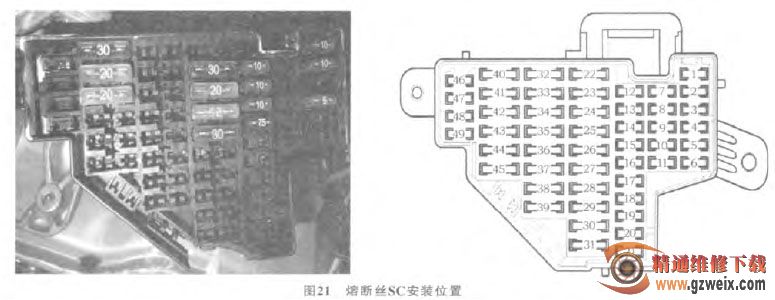

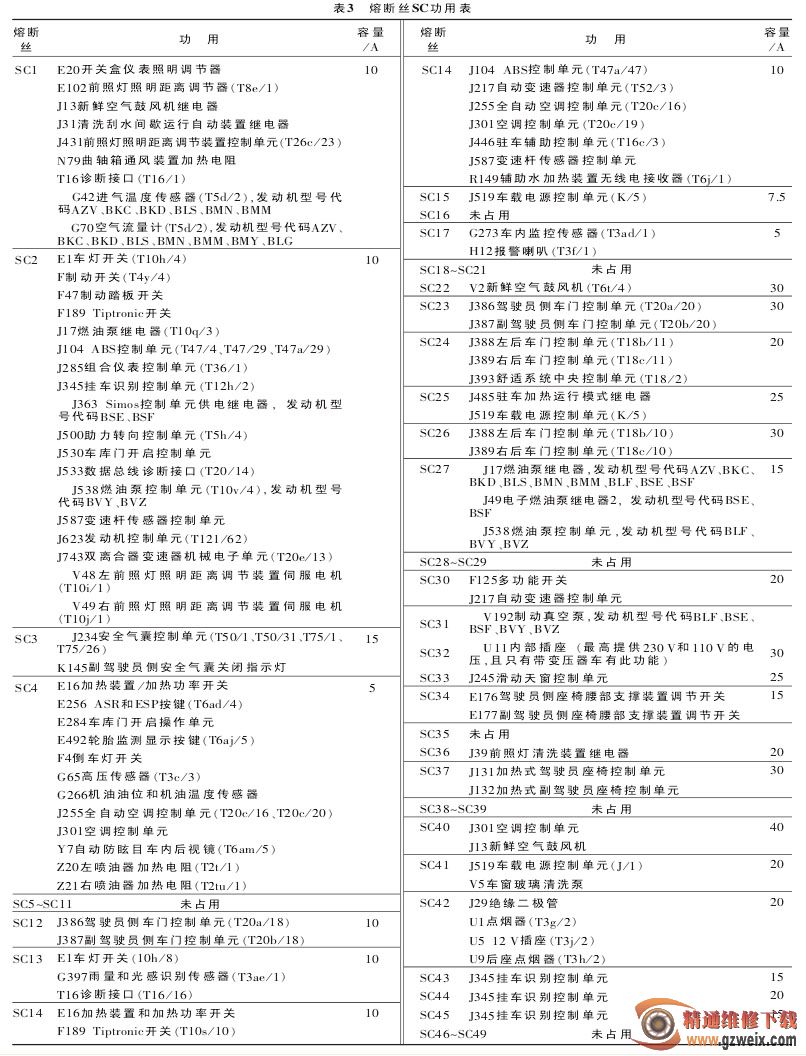

速腾轿车熔断丝SC共有49个， 安装在仪表板左侧， 如图21所示。 各熔断丝功用如表3所示。
