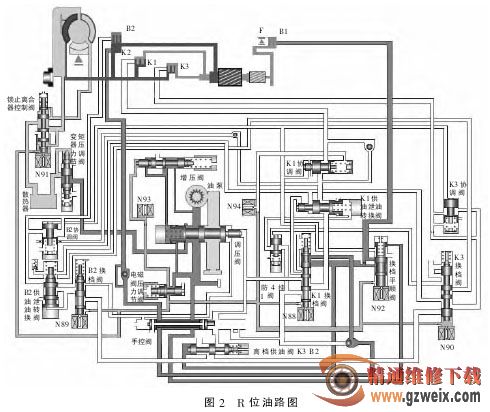

当换档手柄位于 R 位时，变速器电控单元J217 根据档位信号判断自动变速器位于倒车档。此时电磁阀 N90 通电，电磁阀 N93 调节油压，其它电磁阀都断电，离合器 K2 和制动器 B1 工作。换档阀 K3 在油压的作用下克服弹簧的弹力处于阀孔的上端，如图 2 所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器、电磁阀压力调节阀和手控阀，又经手控阀流到离合器 K2 和制动器B1。换档手柄位于 R 位时液压油的流程如图 6 所示。
3．N 位油路分析

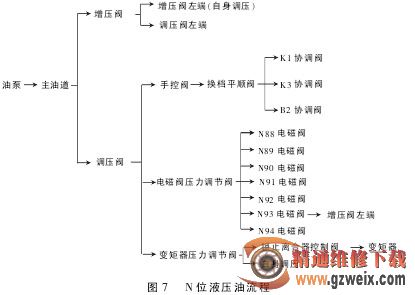

当换档手柄位于 N 位时，变速器电控单元J217 根据档位信号判断自动变速器位于空档。此时电磁阀N88、N90、N92 通电，电磁阀 N93 调节油压，其它电磁阀都断电。换档阀 K1、换档阀 K3、换档平顺阀在油压的作用下克服弹簧的弹力处于阀孔的上端，如图 3 所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器、电磁阀压力调节阀和手控阀，又经手控阀流到协调阀 K1、协调阀 B2 和协调阀 K3。换档手柄位于 N 位时液压油的流程如图 7 所示。
