5.1 TCU

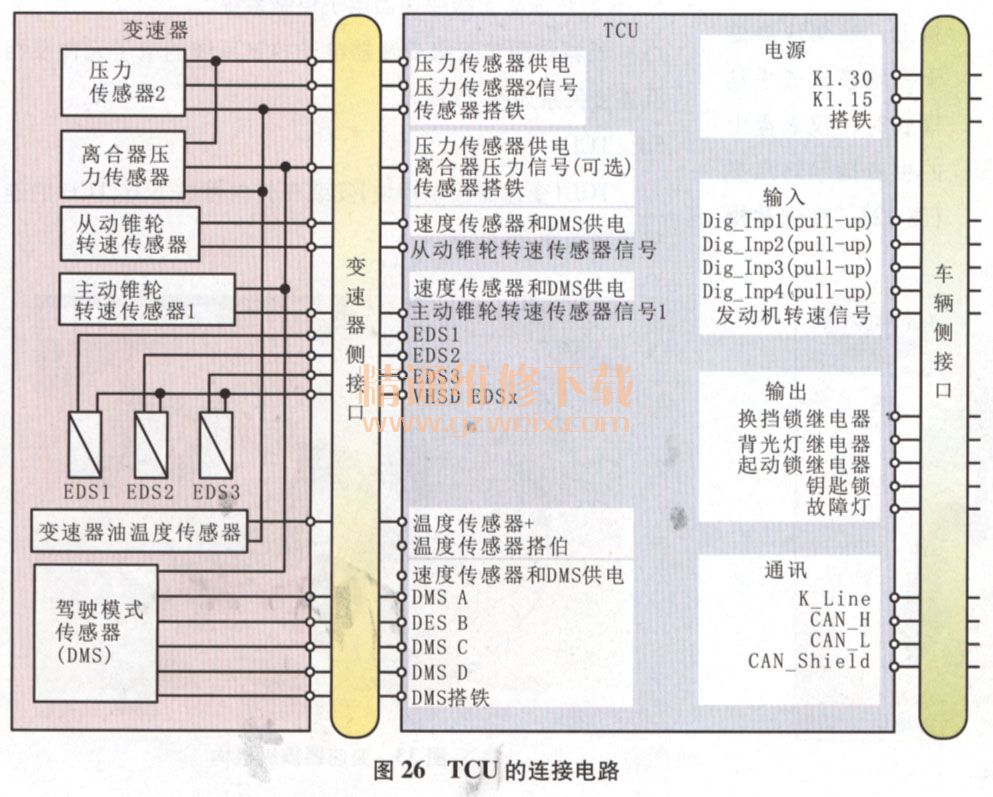

TCU（变速器控制模块）安装在转向管柱下方，TCU的连接电路如图26所示。

5.2变速器电子元件

变速器电子元件包括主动锥轮转速传感器（n_Prim）、从动锥轮转速传感器（n_ab）、驾驶模式传感器（DMS ）、从动锥轮压力传感器（p _S2）、变速器油温度传感器、从动锥轮压力调节器（EDS 1）、主动锥轮压力调节器（EDS 2）和离合器压力调节器（EDS 3 ）等。主动锥轮转速传感器（n_Prim）和从动锥轮转速传感器（n_ab）为霍尔效应是传感器，产生脉冲电压，用于根据驾驶策略计算传动比。驾驶模式传感器为4线传感器（DMS A,DMS B,DMS C,DMS D）用于提供变速器状态信号：P,R,N,D。从动锥轮压力调节器（EDS 1）、主动锥轮压力调节器（EDS 2 ）和离合器压力调节器（EDS 3）均为电流驱动型执行器。

53主要导线接口

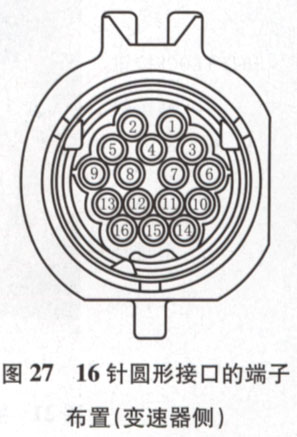

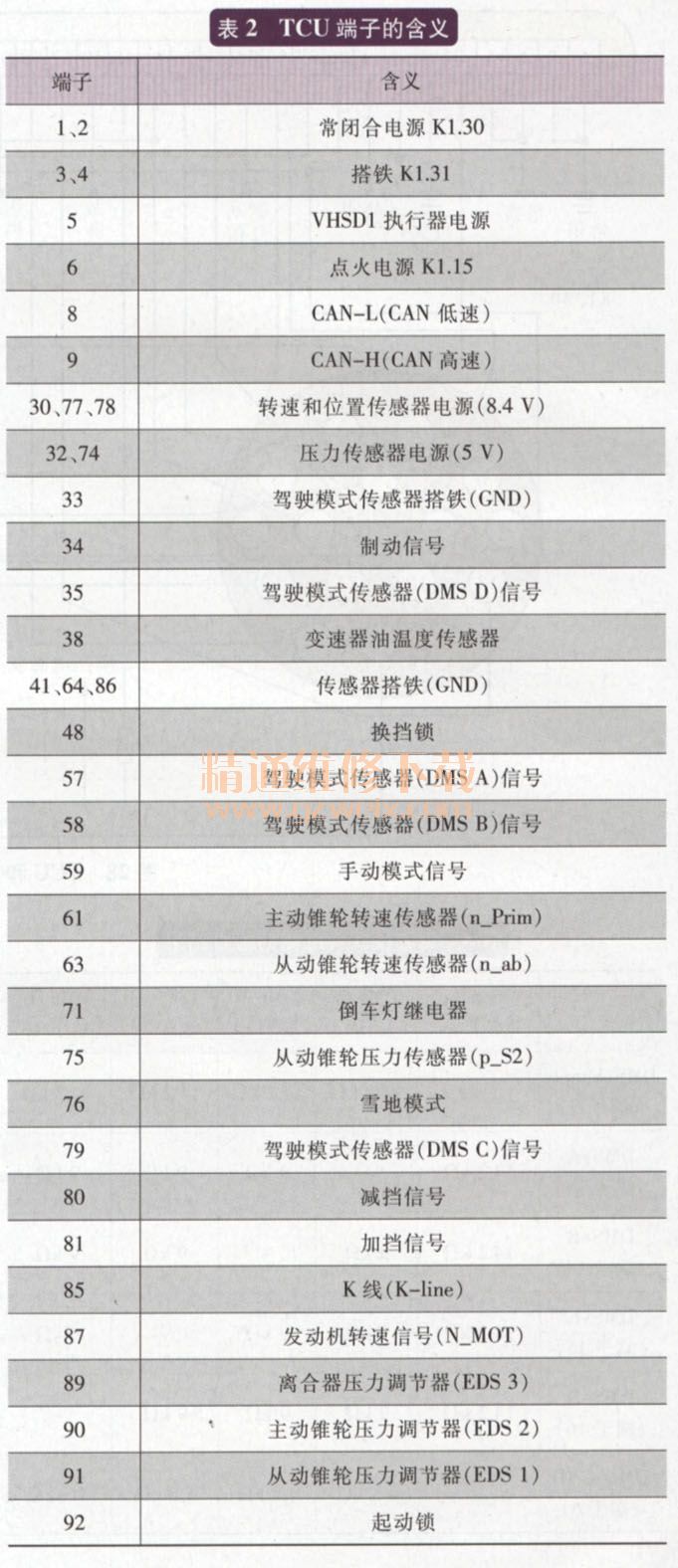

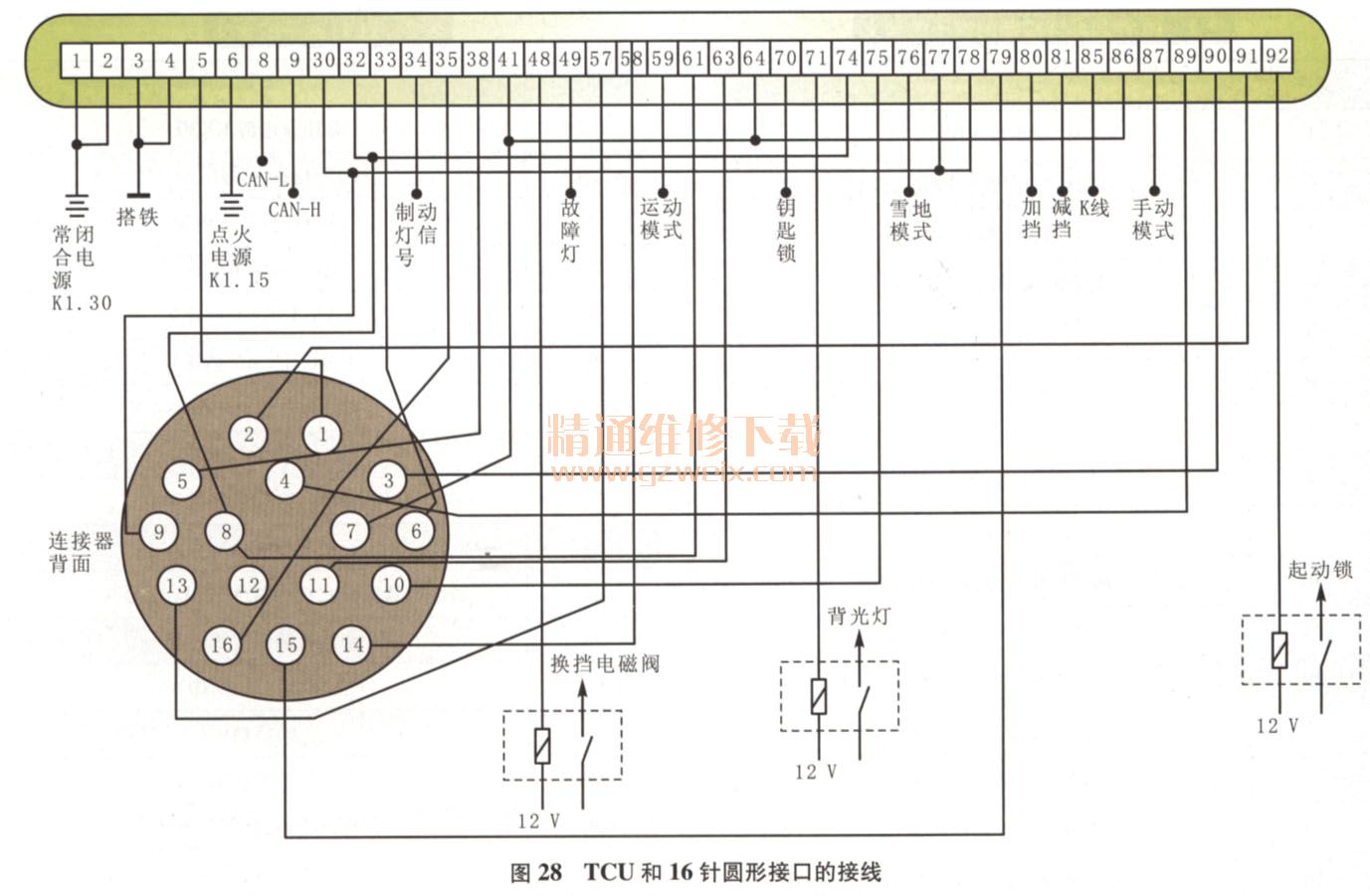

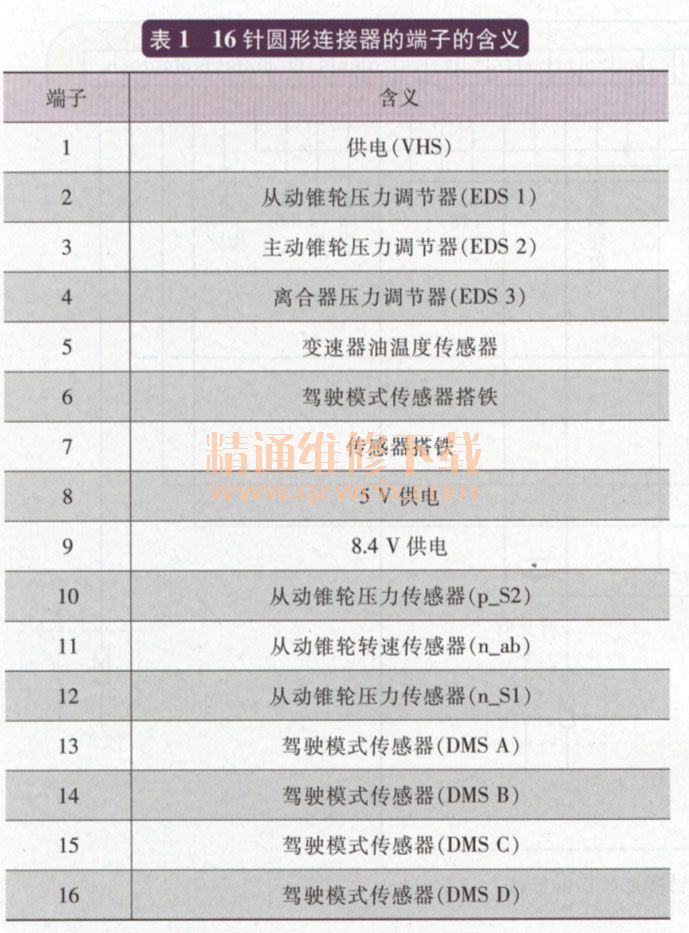

16针圆形接口的端子布置如图27所示，各端子的含义见表1所列。TCU连接器为92端子的，各个端子的含义见表2所列，TCU和16针圆形接口的接线如图28所示。
