分析大众7挡湿式双离合自动变速器的机械结构及其动力传递路线
来源：本站收集  作者：佚名  2013-03-13 07:35:16


2.8 7挡动力传递路线分析

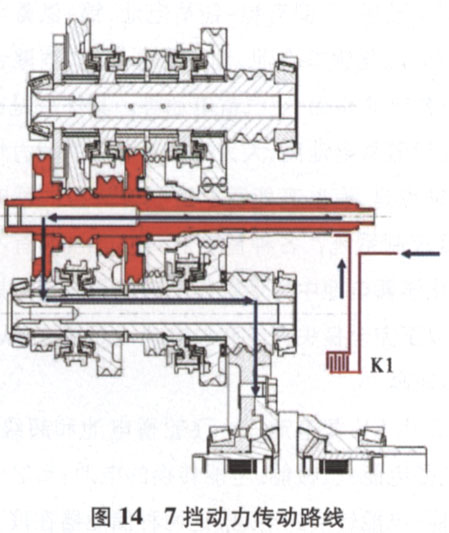

    如图14所示，动力经离合器K1传递至输入轴1，输入轴1上的7挡主动齿轮与输出轴2上的7挡从动齿轮啮合，此时3挡与7挡同步器处于7挡位置，7挡从动齿轮经同步器与输出轴2连接，动力经输出轴2上的输出齿轮传递至主减速器。


上一页  [1] [2] [3] [4]
