分析及诊断奔驰柴油发动机结构原理(九)
来源:本站整理  作者:佚名  2013-04-01 09:52:04



    为了提高在发生意外情况下的安全,启动机和发电机之间的连接线B+使用了一个熔断(blow-out)保险丝。

    当这个保险有缺陷时,整个B+导线必须更换。蓄电池B+导线一启动机一发电机,带保险F57。

    2. SAM控制模块
    对SPRINTER ( 906型)的电器中心,SAM和SRB集合在一起(如图61所示),在这种情况下,SAM作为电器部件和I-CAN进行连接。

对简版的“标准驾驶舱”(最小SAM),下列部件被激活或监视:
    ·带灯光检查的外部照明(带蜂鸣器的倒车灯2挡)
    ·标准型前内灯
    ·开关照明
    ·乘客门中央门锁
    ·乘客门电动窗
    ·挡风玻璃和大灯雨刮/清洗系统
·喇叭(仅对于MRM)

    输入信号来自:
    ·前乘客门电动窗开关
    ·外部灯光开关
    ·停车灯开关
    ·倒车灯开关(手动变速器)
    ·乘客电动窗开关
    ·驻车制动
    ·制动蹄片磨损
    ·冷却液、清洗液及制动液位
    ·油箱传感器
    ·外部温度
    ·乘客门中央门锁识别
    ·电源供给
    ·发电机D+ (L) EUR03,不带LIN

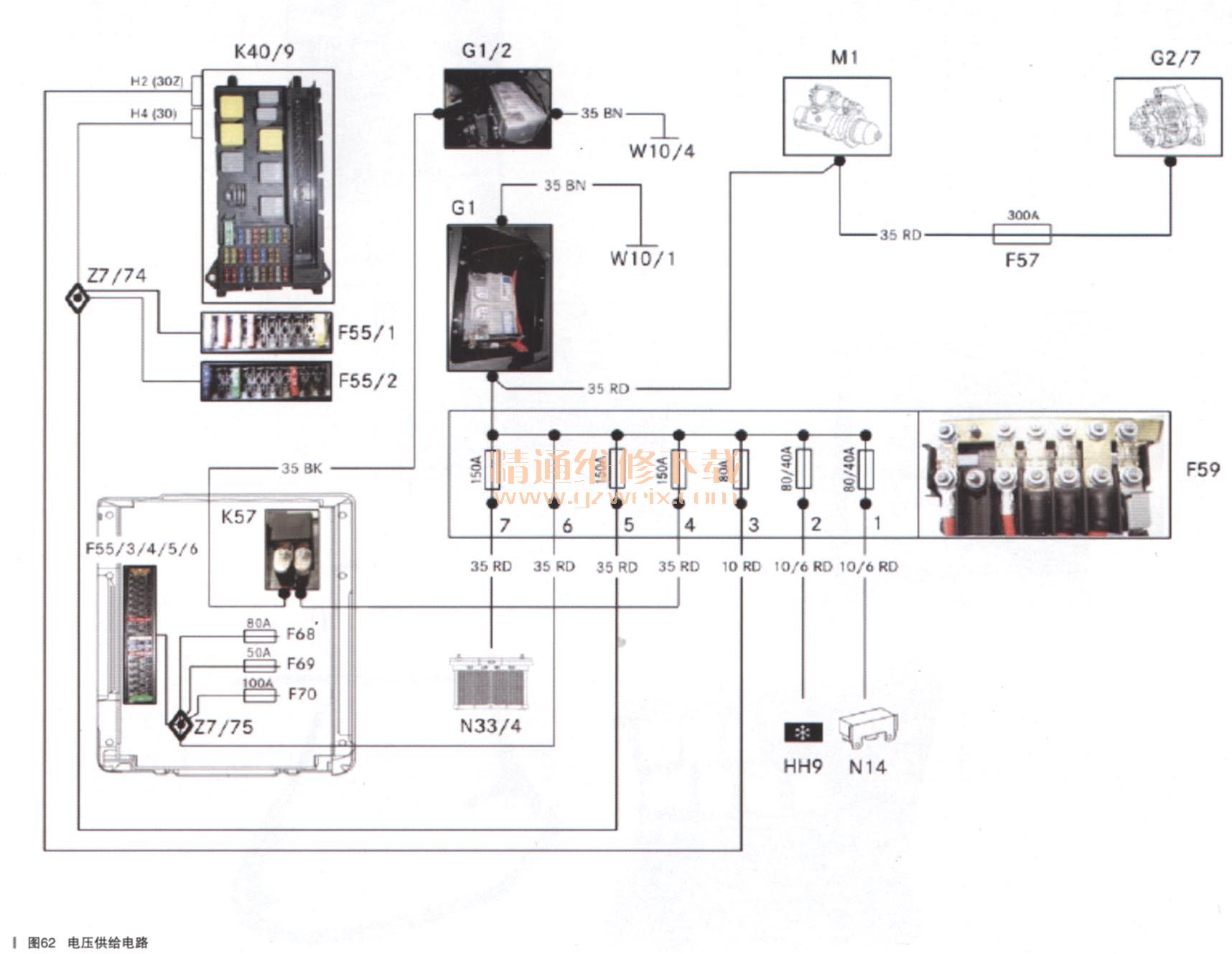

    电压供给,如图62所示。

接地点位置如图63所示。

    十七、发电机LIN调节器

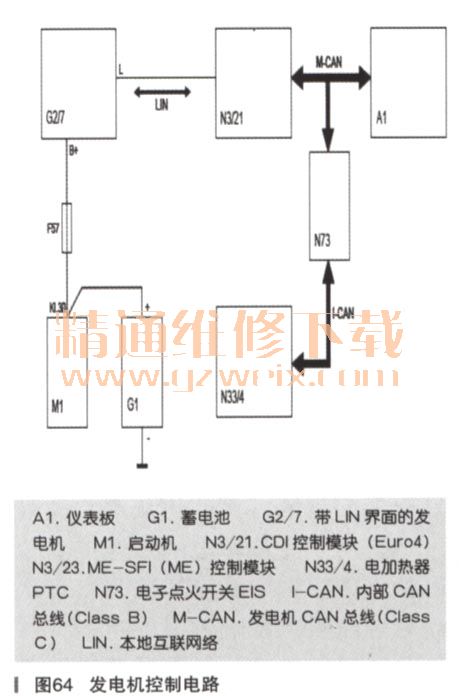

    所有SPRINTER ( 906型),装备EUR04/EU4发动机的车辆安装了带LIN接口的发电机调节器。LIN的意思是本地互联网络,和VITO/VIANO的BSS(字节同步界面)类似。一个双向的接口使发电机调节器和发动机控制模块之间的数据相互交换,如图64所示。

    因此,例如发电机的电压或错误信息可通过发动机控制模块传给仪表。另外,如果发动机转速面临崩溃危险时发动机控制模块能降低发电机功率。
