分析及诊断奔驰柴油发动机结构原理(五)
来源:本站整理  作者:佚名  2012-12-13 08:52:43

      八、涡轮增压器

      1增压器的演变

      增压的任务是提高发动机每个工作条件下相应的进气压力,并因此能够提高发动机的输出功率和扭矩。当前的柴油发动机安装了可变增压系统。



      带废气旁通门的涡轮增压器(VITO/VIAND, SPRINTER,65kW ):为了控制进气压力大小,通过一个进气压力控制阀将废气气流转移到一个旁通道内,增压压力调节真空控制器(1)通过一个铰链将增压器压力控制阀门打开/关闭,如图31所示。

      VTG-可变截面涡轮增压器( VITO/VIANO,80kW )增压压力调节真空控制器通过一个铰链对导向叶片进行调节,以调节增压压力大小,如图32所示。



    在低转速时,通过关闭导向叶片使气流的横截面减少;这提高了废气吹向涡轮的速度,结果使增压器的旋转速度及增压压力上升。



    在发动机高速时,导向叶片逐渐地打开,使气流的横截面增加,结果使增压器的速度下降、增压压力降低。



    带电机的VTG-可变截面涡轮增压器:为了控制进气压力,导向叶轮由一电机通过铰链进行驱动。

    4汽缸发动机,80kW和110kW(EU4Gr.III),SPRINTER;6汽缸V形发动机,VITO/VIAND,SPRINTER 。



    安装注意:为了保证安装无应力并避免损坏废气歧管,要临时安装时将废气连接管定位在涡轮增压器上。

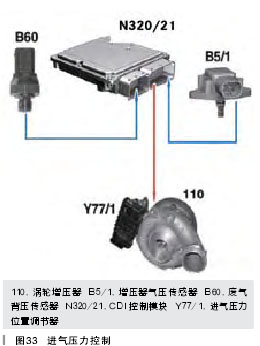

    进气压力通过电机控制:对4缸发动机(SPRINTER ), 80kW ( EU4和EUR04 ), 6缸V形发动机(VITO/VIAND和SPRINTER),可变截面涡轮增压器(VTG)由一个带组合式电动单元(Y77/1 )的驱动电机进行驱动,如图33所示。



    这样可保证进气压力控制精确、迅速,并保证反应时间迅速。



    废气涡轮增压器的保护:为了预防因为过热和转度过高导致涡轮增压器损坏,因此也使用了一个传感器(B 60)对涡轮增压器上游的废气压力进行监控。



    在废气背压高时,涡轮增压器的转速下降,并导致充气压力下降。



    调整涡轮增压器的导向叶片以调整进气压力,这只能调整极限值

    注意事项:如果废气背压太高,CDI控制模块会转到紧急模式(Limp-home)以保护增压器。紧急模式只能通过重新启动才能终止。



    2双级涡轮增压

    双级涡轮增压是一种新的结构,如图34所示。它能够在所有的速度范围内增加扭矩。



    它用在4缸发动机的Sprinter(OM646)上。适用于95kW和110kW的发动机。双级涡轮增压只能适用于EUR04排放的发动机两个涡轮增压器都通过电气压力转换器(真空)驱动。



[1] [2] [3]  下一页
