5．接口
    电动机电子装置上的接口可以划分为五个类别：
    ·低电压接口
    ·高电压接口
    ·电位补偿导线接口
    ·冷却液管路接口
    ·通风管路接口
    电动机电子装置的所有接口，如图13所示。

      （1）低电压接口

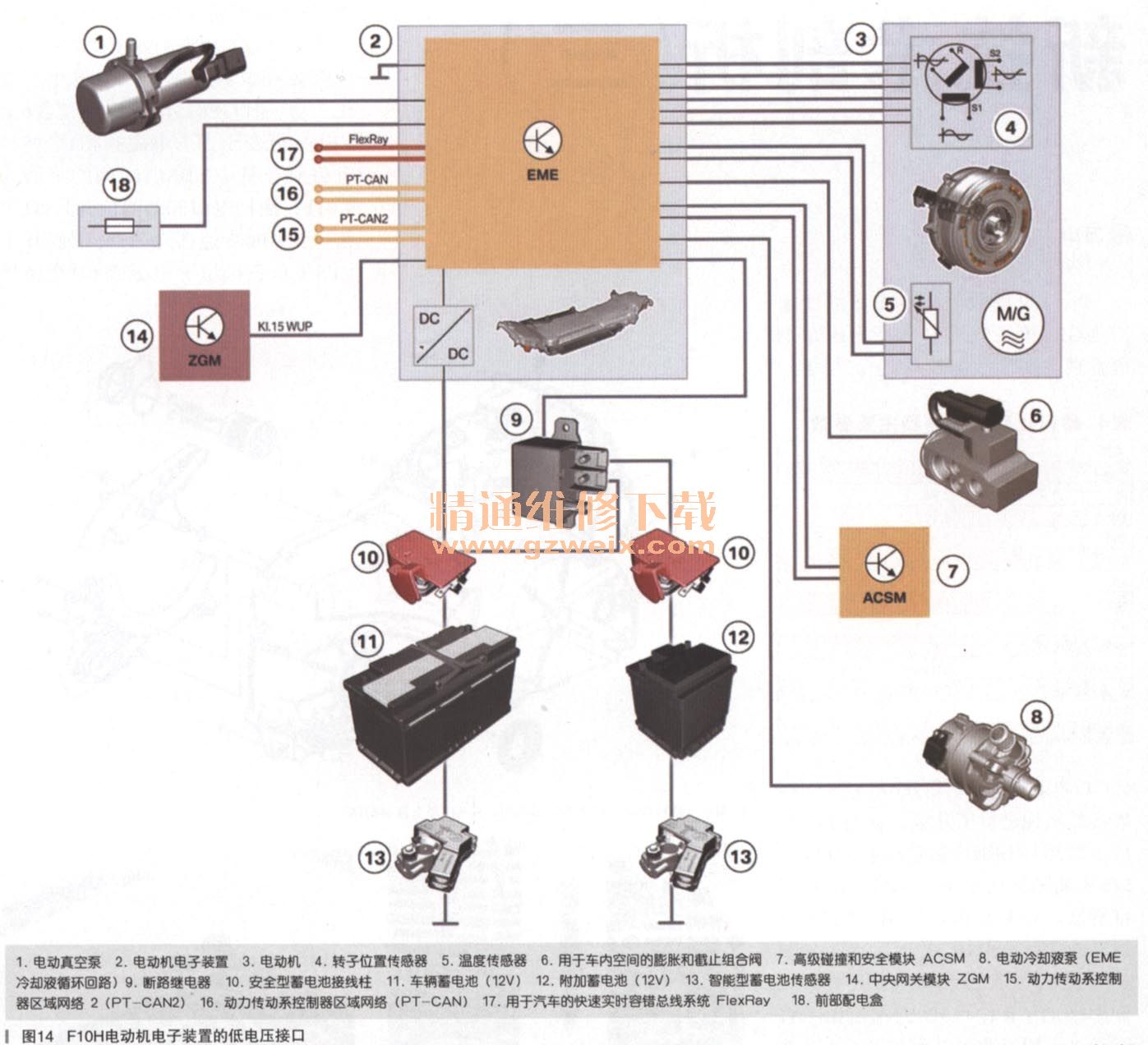

    低电压接口，如图14所示。

    电动机电子装置通过大横截面的一个蓄电池正极导线和一个接地导线与12V车载网络（总线端30和31）连接。电动机电子装置内的DC/DC转换器通过这个连接为整个12V车载网络提供能量。这两个导线与电动机电子装置的接触连接不通过插接连接件实现，而是通过螺栓连接实现。

    所有其他导线和通过信号插头的信号具有按比例减小的电流强度。
      （2）高电压接口

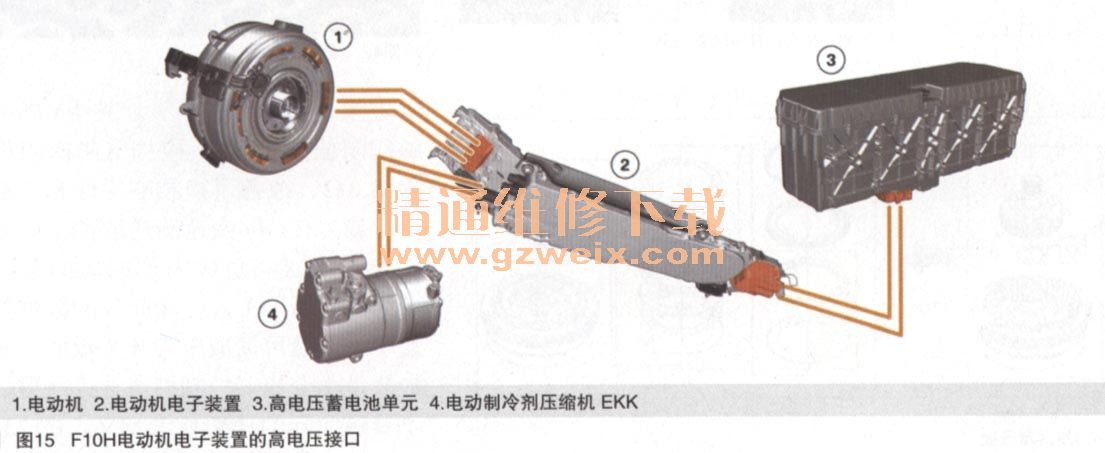

    高电压接口，如图15所示。

    电动机电子装置上总共有3个高电压接口，用于连接至其他高电压组件的导线。
    连接至电动机：三相，交流电压，1个用于所有3个导线的屏蔽层，通过螺栓连接的高电压插头。
    连接至高电压蓄电池：两芯．，直流电压，每个导线1个屏蔽层，带机械锁止件的扁平高电压插头，通过接触簧片盖板上方的盖板和通过高电压触点监控电桥实现接触保护。

    连接至电动制冷剂压缩机：两芯，直流电压，用于两个导线的1个屏蔽层，带机械锁止件的圆形高电压插头，通过接触簧片盖板上方的盖板和通过EKK控制单元供电断路实现接触保护。

    无论扁平还是圆形高电压插头，松开或建立接触连接时都必须准确遵守规定顺序。
