剖析宝马F10H混合动力系统新技术(三)
来源:本站整理  作者:佚名  2013-05-19 09:34:54

    (3)高电压导线

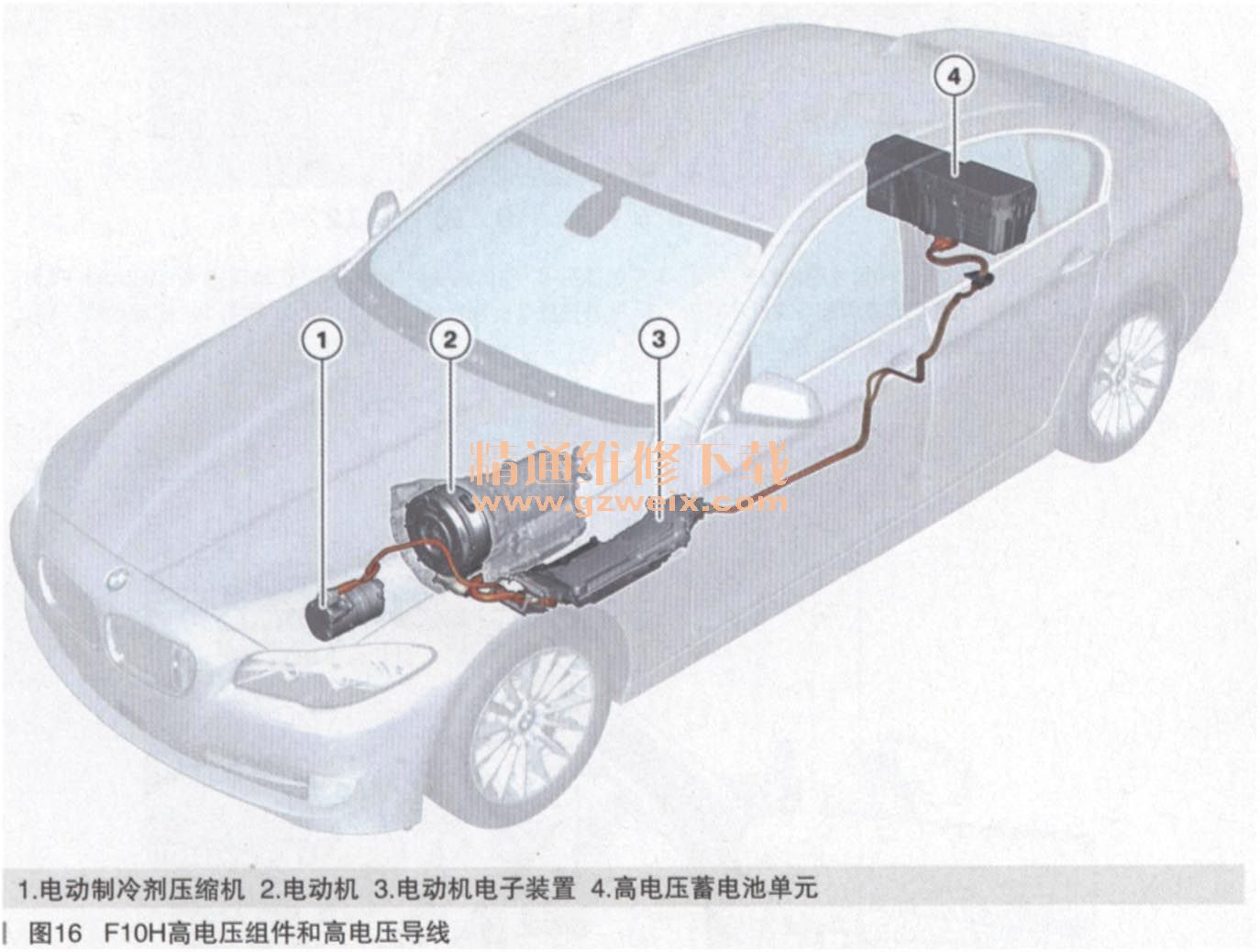

    高电压导线使高电压组件相互连接并带有鲜明的橙色导线护套。混合动力车辆制造商已在通过橙色警告色统一标记高电压导线方面达成一致,如图16所示。

    不允许对高电压导线进行维修。损坏时原则上必须更换导线!

    通常情况下禁止在带电高电压组件上进行相关工作。如果某个工作步骤涉及高电压组件,则开始工作前必须将高电压系统切换到无电压并采取安全措施以防未经授权重新启动:

    ①关闭总线端15。
    ②断开高电压安全插头。
    ③防止高电压安全插头重新接通。
    ④接通总线端15。
    ⑤等待至组合仪表中显示检查控制信息“高电压系统已关闭”。
    ⑥关闭总线端15和总线端R。
      松开扁平高电压插头:在此所述的工作步骤适用于电动机电子装置上的相应高电压插头和高电压蓄电池单元上的高电压插头。

    松开高电压触点监控电桥:插接状态下该电桥使高电压触点监控电路闭合。蓄能器管理电子装置持续监控高电压触点监控电路,只有电路闭合时高电压系统才处于启用状态。如果高电压触点监控电路通过松开电桥而断路,则高电压系统自动关闭。这是一种附加的安全措施,因为开始工作前售后服务人员已经将高电压系统切换到无电压,如图17所示。

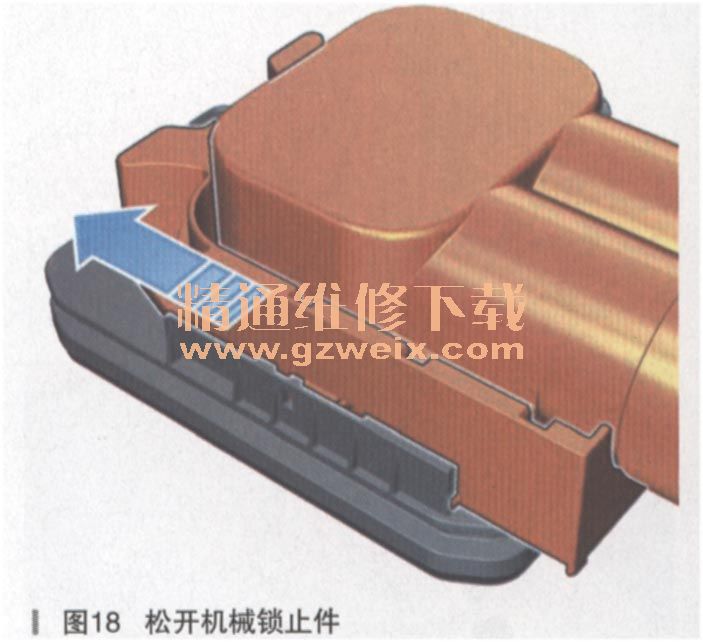

    松开机械锁止件:只有松开了高电压触点监控电桥后,才能向箭头方向推移机械锁止件。机械锁止件是高电压组件上高电压插头的组成音卜分。通过向箭头方向推移锁止件释放高电压导线上高电压插头的机械导向,因此可以进行下面的拉拔,如图18所示。

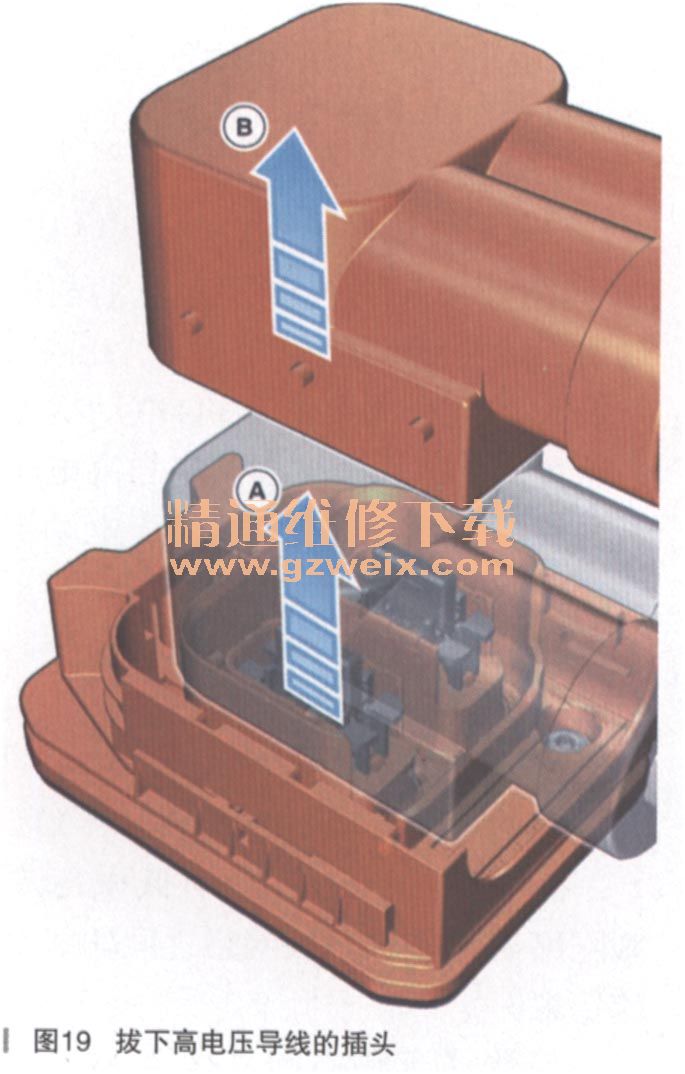

    拔下高电压导线的插头:现在可以向箭头方向拔下高电压导线的插头,如图19所示。将插头拔下几毫米后(A),可感觉到反作用力较高。此后必须向相同方向继续拔下插头(B)。插头达到位置(A)后,决不允许将插头压回到高电压组件上。这样会造成高电压组件上的插头损坏。

    高电压导线的高电压插头必须分两步向一个相同方向垂直拔下。拔下期间不允许反向移动。

    重新连接高电压插头时,按相反顺序执行。高电压组件上高电压插头的复杂结构,如图20所示,可以看出为什么松开和连接高电压插头时必须小心地进行。

    松开圆形高电压插头(如图21所示):
