剖析路虎神行者2TD4柴油发动机技术（五）

来源：本站整理作者：佚名 2013-05-24 09:14:39

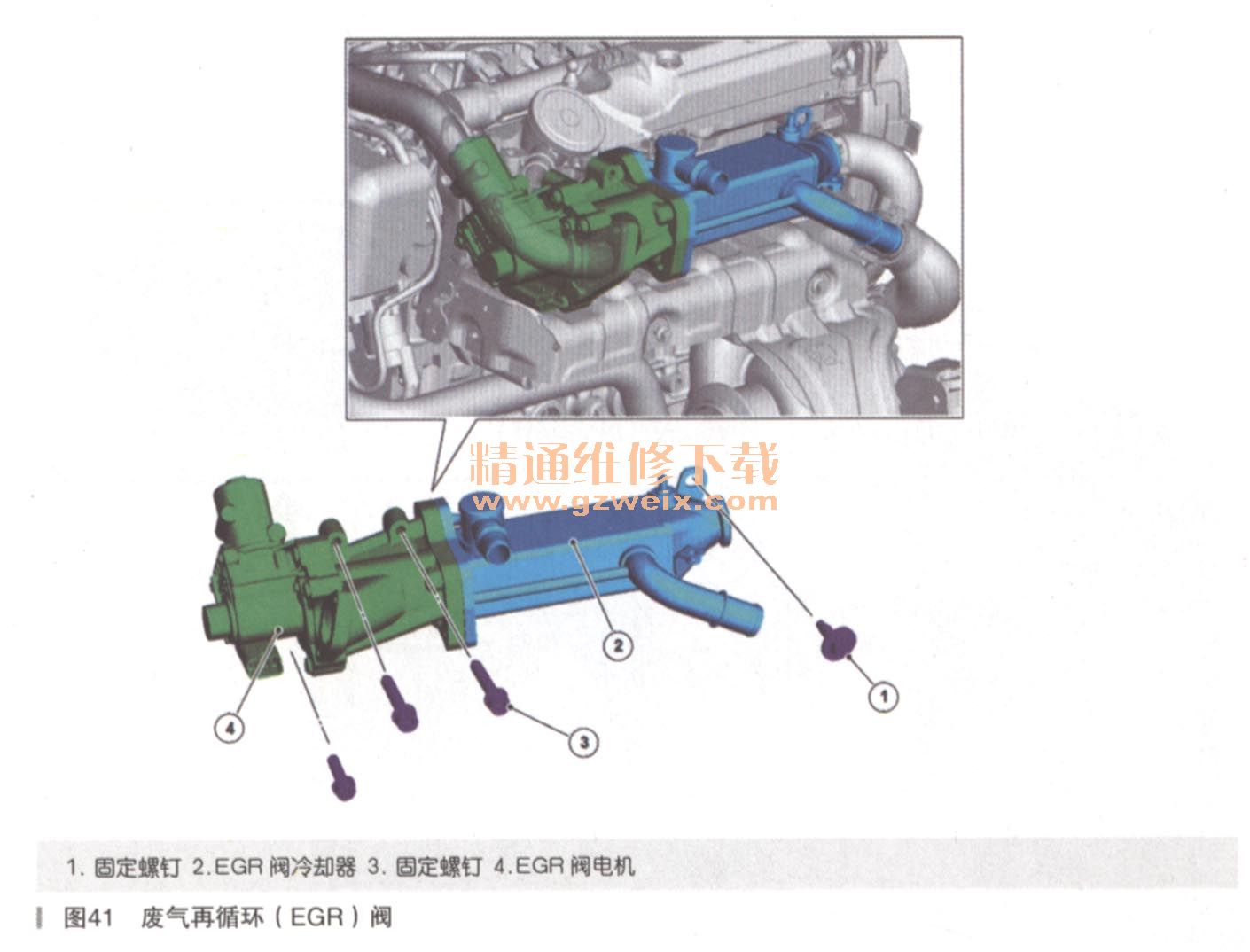

如图41所示，废气再循环（EGR）阀和冷却器总成位于汽缸盖右侧，在排气歧管的上面，用4个固定件固定。EGR冷却器主体上的管件连接至气候控制加热器出口软管，向EGR冷却器供应冷却液。EGR冷却器出口连接至发动机右侧的冷却液分供管。如图42所示，由ECM控制的电动阀安装在EGR冷却器的出口侧，通过它可以调节再循环进入进气系统的废气量。ECM使用来自各种发动机传感器的信号通过内嵌的软件算法计算出响应，以便控制废气再循环。ECM将此控制信号传送到阀执行器，再通过质量空气流（MAF）传感器信号对执行器进行闭环控制。
