一、东风雪铁龙凯旋多功能组合仪表概述

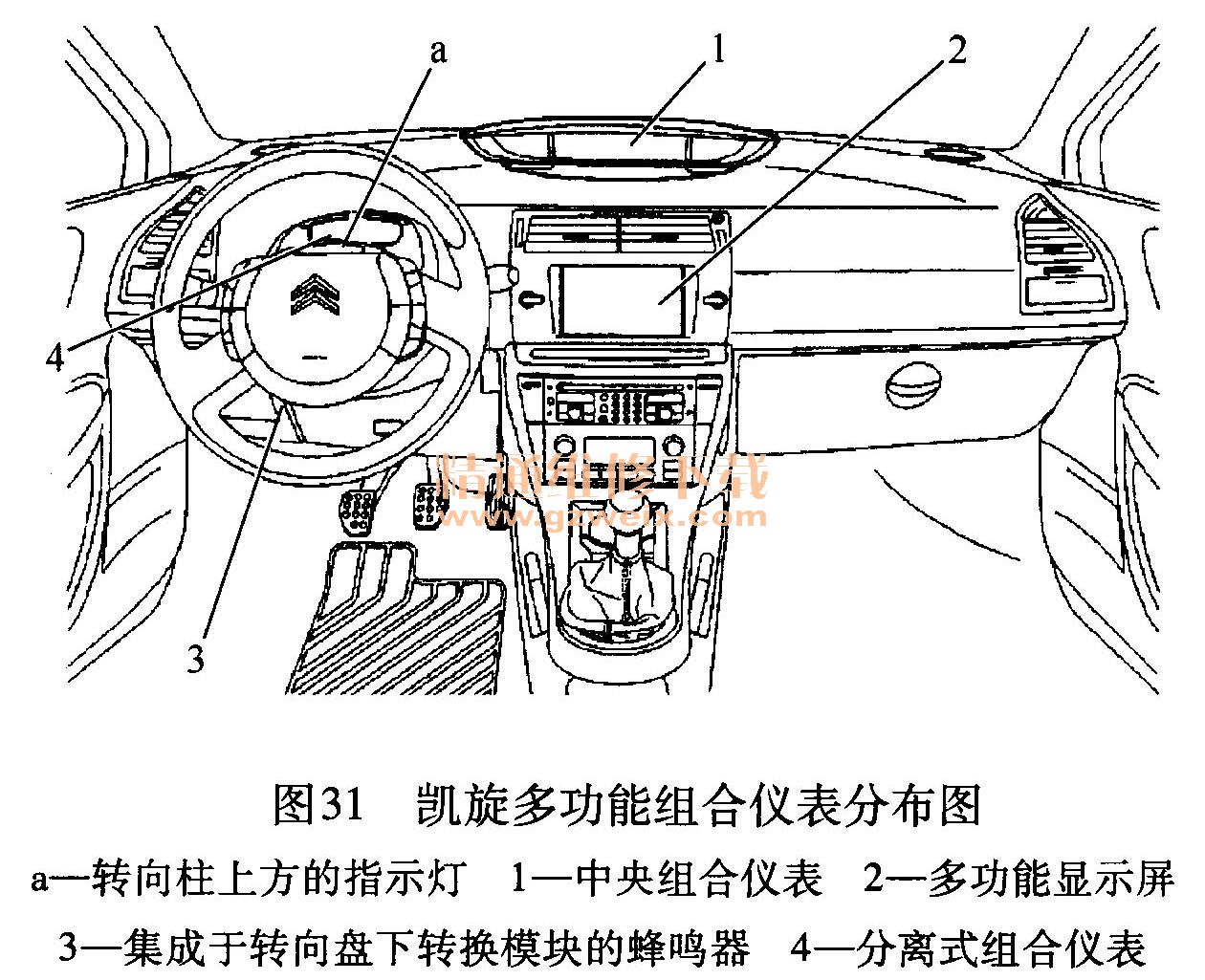

    如图31所示，东风雪铁龙凯旋轿车的多功能组合仪表由CAN舒适网的五个信息显示部件组成，各自承担了不同的功能。驾驶人信息可以在同一时间传播到不同的信息显示部件，并根据信息的优先级和支持类型来进行管理。例如：STOP指示灯点亮，关联到多功能显示屏上的警报描述和转向盘下转换开关模块的蜂鸣器所发出的声音。

    五个信息显示部件提供以下的元件：信息和警报指示灯；包含有一个车速表，一个保养提示器，一个机油液面指示器和一个汽车里程表的液晶显示器；调节按钮（亮度，日里程表的清零）；一个显示转速表和自动变速器档位的液晶显示器；组合仪表和CAN舒适网络其他的计算机通信，并拥有自诊断功能。

    1．中央组合仪表

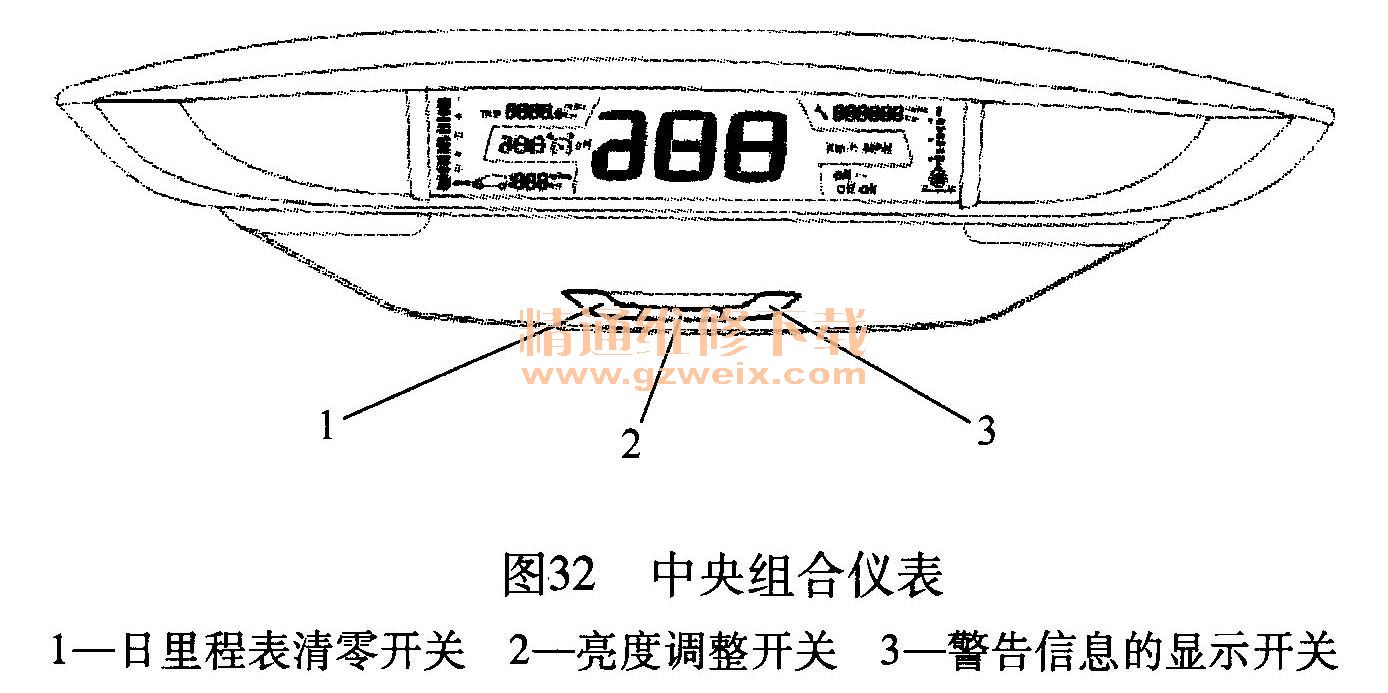

如图32所示，中央组合仪表位于仪表台的中央、前风窗玻璃的下方。

如图33所示，中央组合仪表左右两边的指示灯区具体功能如下：

    V2：发动机控制单元故障。
    V3：电子稳定程序（ESP）状态。
    V4：制动故障。
    V5：车轮防抱死（ABS）故障。
    V7：燃油最低液面。
    V8：发动机机油压力警告。
    V9：蓄电池充电故障。
    V10：STOP（建议紧急停车）。
    V12：驾驶人安全带未系。
    V13：乘客安全气囊故障（前面或侧面）。
    V15：关闭乘客安全气囊。
    V16：激活儿童安全。
    V18：车门／尾门打开。
    V21：SERVICE服务。

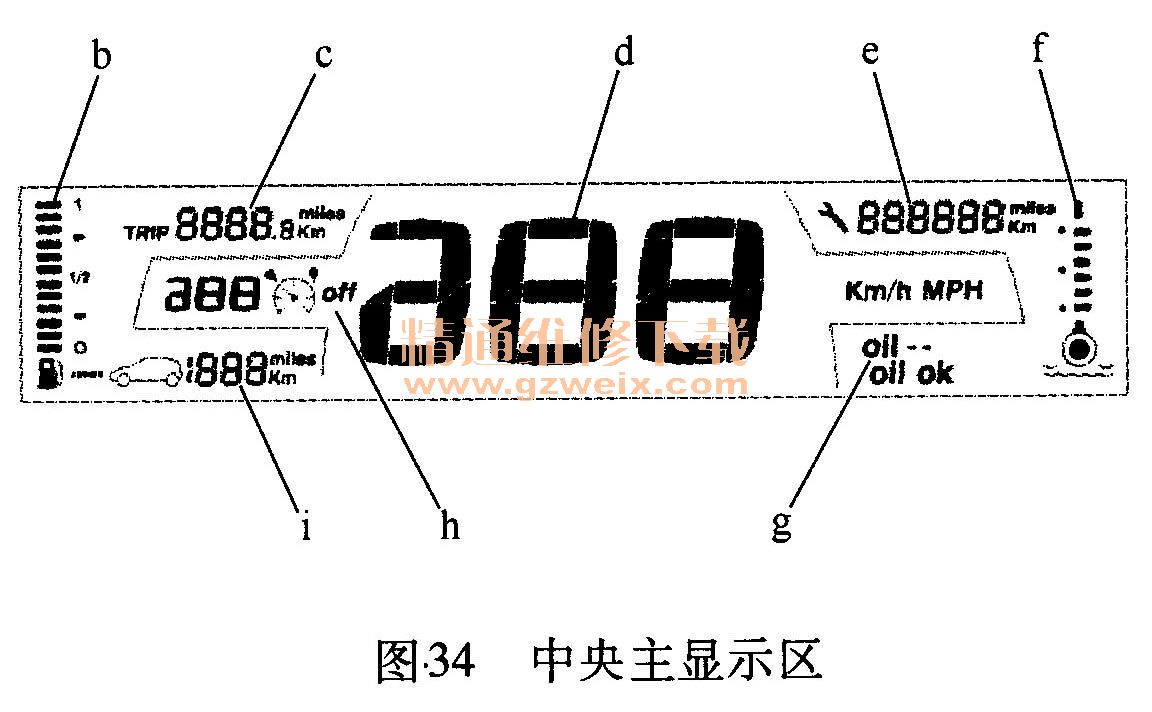

    如图34所示为中央组合仪表的主显示区，其各部分功能如下：

b：燃油表。
c：日里程表。
d：车速表。
e：保养提示器。
f：发动机冷却液温度指示器。
g：发动机机油液面指示器。
h：定速巡航和限速器功能。
i：燃油续驶里程表。
2．分离式组合仪表

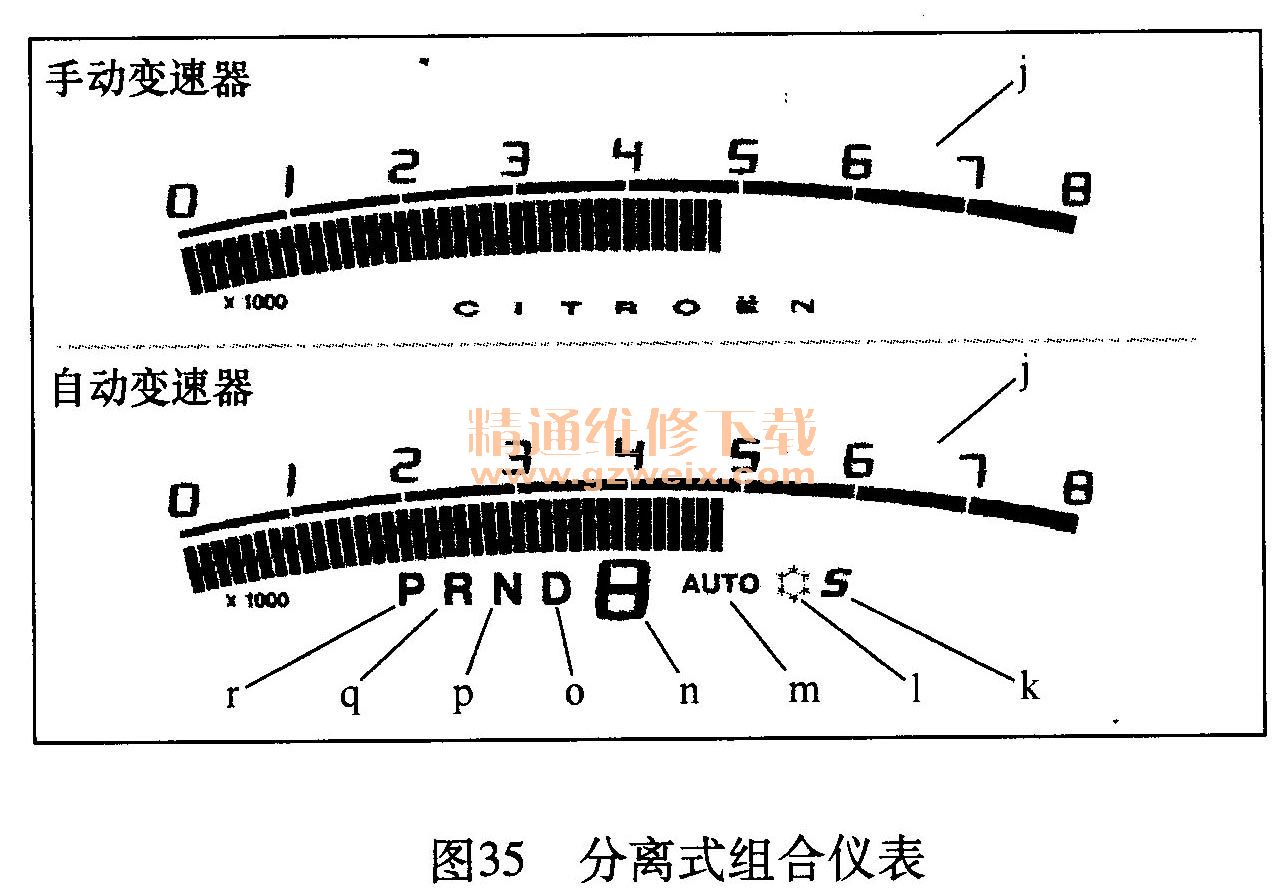

如图35所示，分离式组合仪表（手动变速器和自动变速器）的各部分功能如下：

    J：转速表。
    k：运动程序选择（性能优先位置）。
    1：雪地程序选择（适应湿滑路面）。
    m：自动变速器选择模式程序。
    n：自动变速器的位置。
    0：自动变速器在D位上（自动变速器自动选择档位）。
    P：自动变速器在N位上（空档）。
    q：自动变速器在R位上（倒档）。
    r：自动变速器在P位上（驻车档）。
    3．转向柱上方的指示灯

如图36所示，转向柱上方的指示灯也是多功能组合仪表的一部分，其各指示灯如下：

    V23：左转向指示灯。
    V24：位置灯。
    V25：近光灯。
    V26：远光灯。
    V27：前雾灯。
    V28：后雾灯。
    V29：右转向指示灯。

    4．多功能显示屏

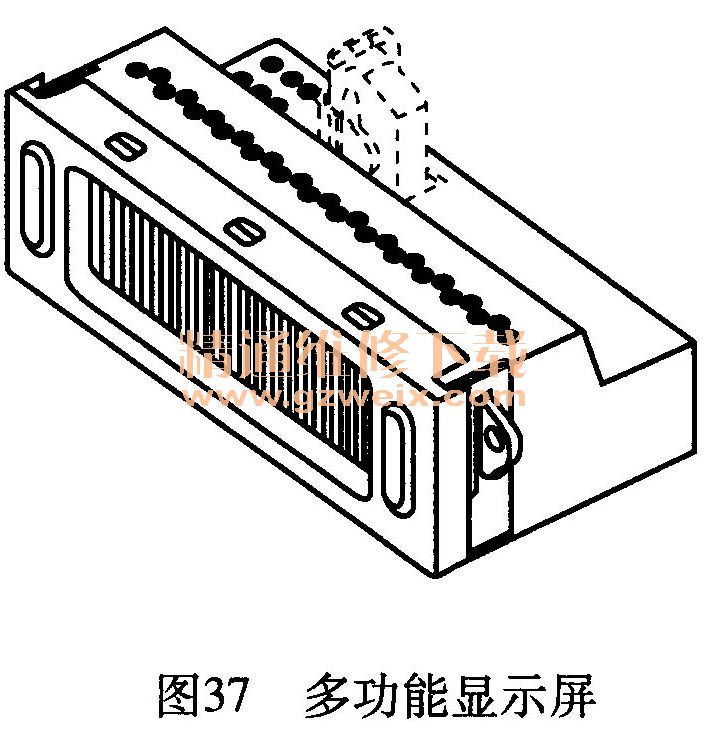

    如图37所示为收放机上方的多功能显示屏，其多个区域可显示各种不同信息，它是一个CAN舒适网络控制单元，有以下的功能：

    1）向驾驶人提供系统外部元件的信息（日期、时间、外部温度）。
    2）向驾驶人提供系统内部元件的信息（消息、警报、警示记录、状态记录）。
    3）管理收放机的显示。
    4）控制导航系统及管理导航系统的显示。
    多功能显示屏能够让使用者设置：
    1）温度单位（℃／°F）。
    2）油耗单位。
    3）压力单位（bar/psi） （1 bar＝l00kPa）。
    4）时间制式（12h/24h）。
    5）显示模式（正／负）。
    6）语言。
    7）日期。
    8）时间。
