三、东风雪铁龙凯旋多功能组合仪表的诊断
    1．保养提示器
保养里程指示的归零可以通过以下两种方式实现：通过组合仪表；通过诊断工具。
从组合仪表处把保养指示器归零的程序如下：
1）切断点火开关的情况下，按下组合仪表右侧的按钮。
2）持续按住按钮不松开并接通点火开关，显示倒计数（从10到0）。
3）当显示倒数到“0”时，松开按钮。
4）自动显示“=0"，切断然后重新接通点火开关：归零程序完成。

2．故障读取
（1）中央组合仪表可以通过诊断工具PROXIA或DIAGBOX读取以下故障：
1）车速信号故障。
2）冷却液温度信息故障。
3）机油油位信息故障。
4）燃油油位信息故障。
5）与智能控制盒通信中断故障。
6） CAN网络故障。
7） CAN网络上的电控单元无通信故障。
8）里程表开关卡死故障。
9）亮度调节开关卡死故障。
10） CHECK检测开关卡死故障。
11）后风窗玻璃加热开关卡死故障。
12） ECO OFF开关卡死故障。
13）泊车辅助开关故障。
14）稳定性动态控制（ESP）开关卡死故障。
巧）内部运行温度故障。
（2）分离式组合仪表可以通过诊断工具PROXIA或DIAGBOX读取以下故障：
1）与智能控制盒通信中断故障。
2） CAN网络故障。
3） CAN网络上的电控单元无通信故障。
4）发动机转速无效信息故障。
5）电控单元内部故障。
6）内部工作温度故障。
（3）多功能显示屏可以通过诊断工具PROXIA或DIAGBOX读取以下故障：
1）外部温度信息故障。
2）多功能显示屏电控单元的侧面开关信息的故障。
3）与BSI通信中断故障。
4） CAN网络故障。
5） CAN网上电控单元无应答故障。
6）与空调电控单元的通信中断故障。
7）与收放机电控单元的通信中断故障。
8）与泊车辅助系统电控单元的通信中断故障。
9）显示屏无常供电故障。
10）侧面开关上的“OK'，触键故障。
11） 侧面开关上的“菜单”触键故障。
12）侧面开关上的“模式”触键故障。
13） 侧面开关上的“ESC”触键故障。

3．参数测量

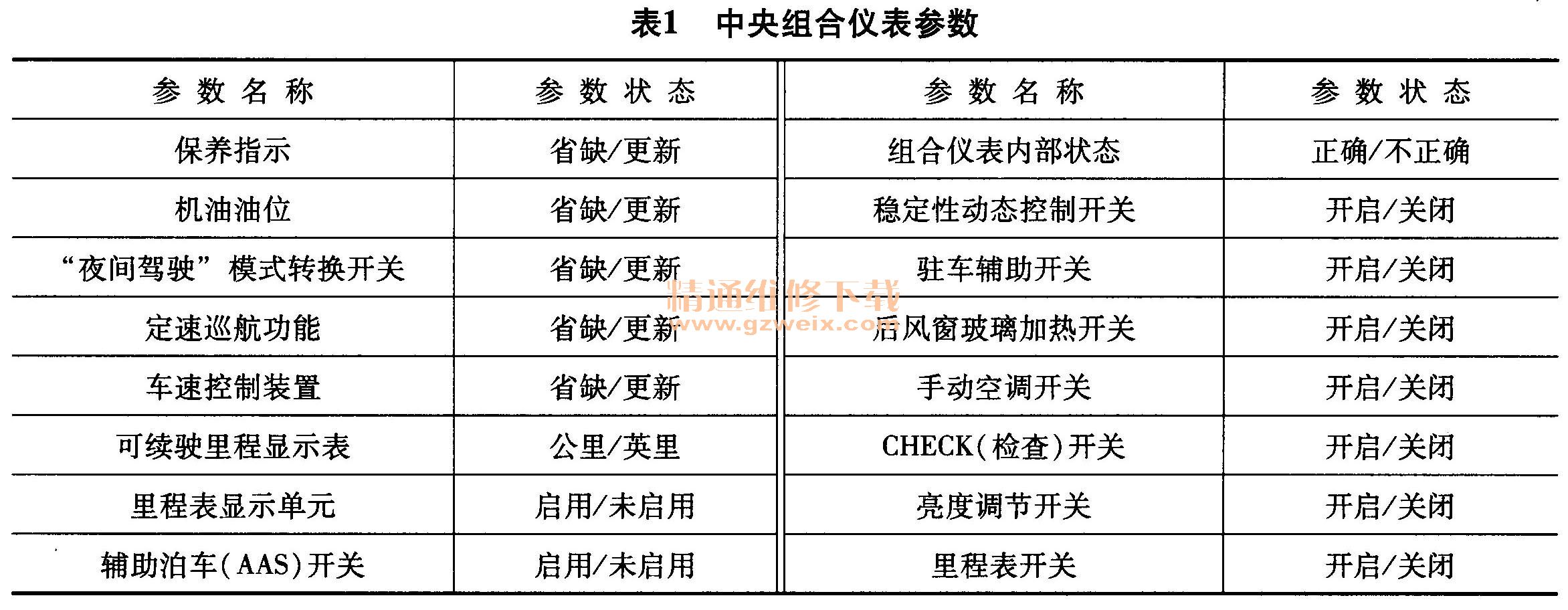

（1）中央组合仪表可以通过诊断工具PROXIA或DIAGBOX读取以下参数（表1）。

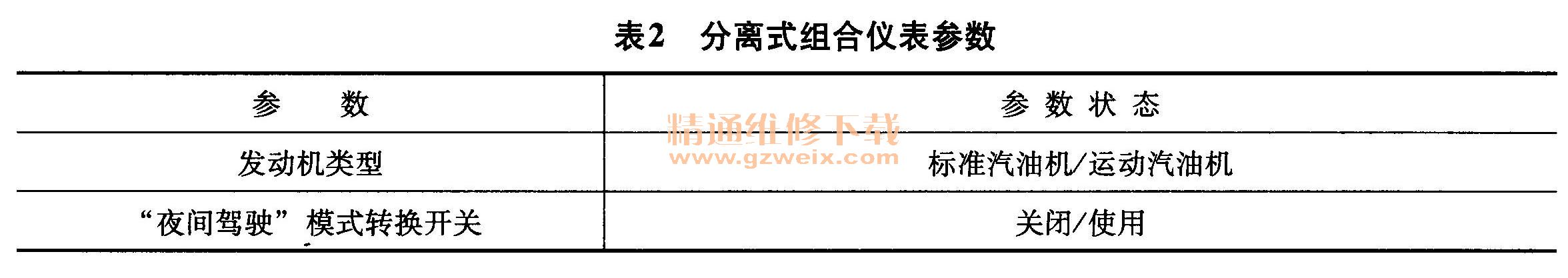

 （2）分离式组合仪表可以通过诊断工具PROXIA或DIAGBOX读取以下参数（表2）。

 （3）多功能显示屏可以通过诊断工具PROXIA或DIAGBOX读取以下6个菜单的参数：

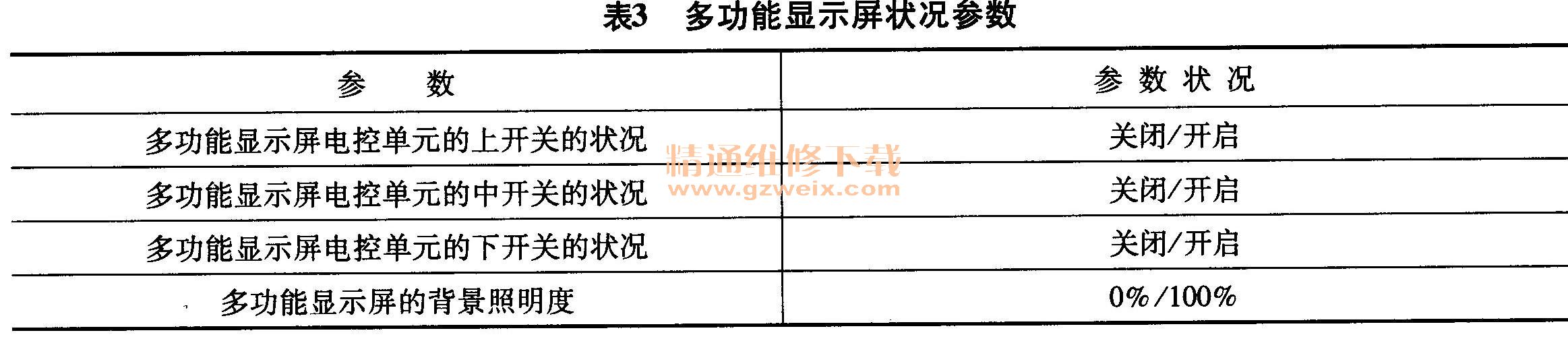

1）多功能显示屏状况（表3）。

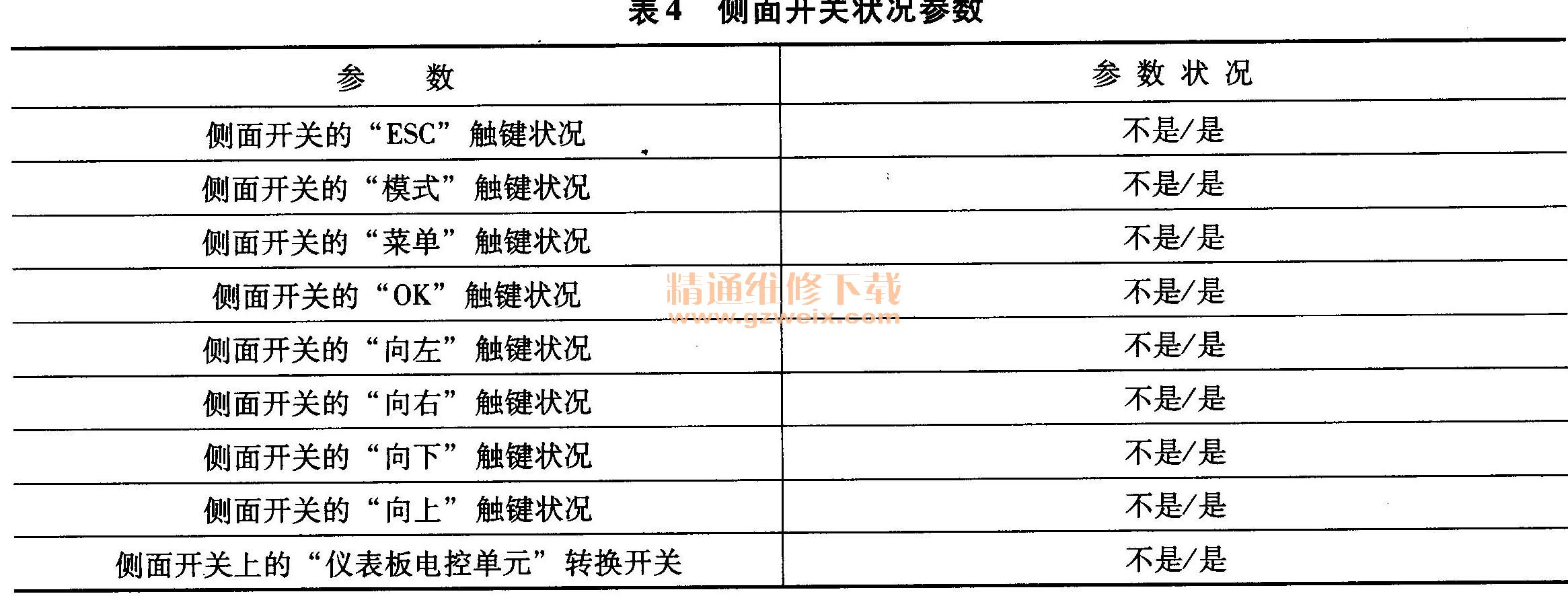

2）侧面开关状况（表4）。

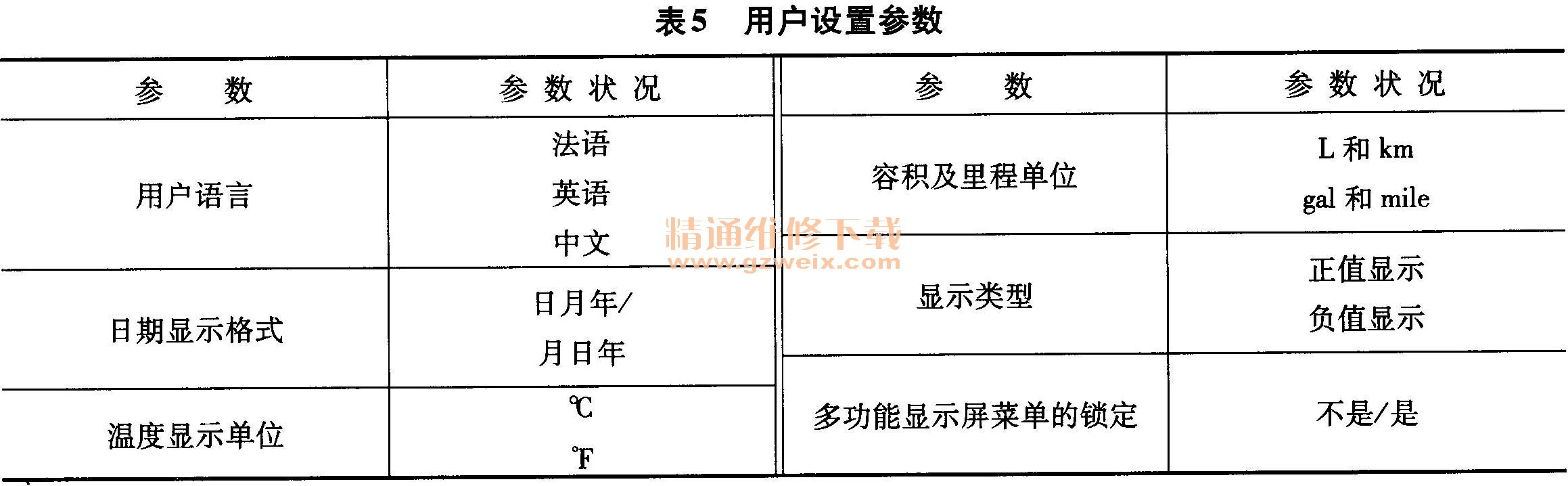

3）用户设置（表5）。

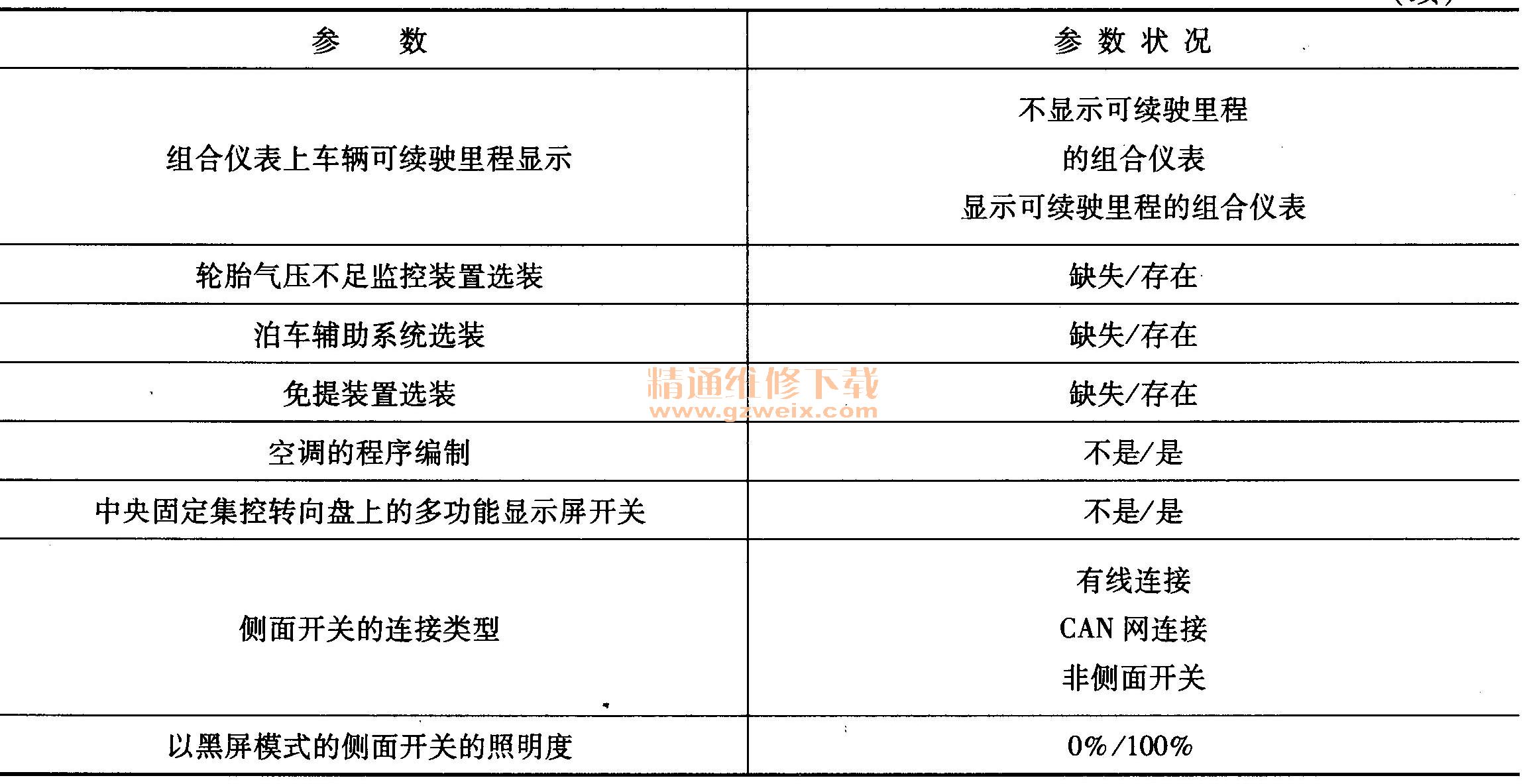

4）车辆设置（表6）。

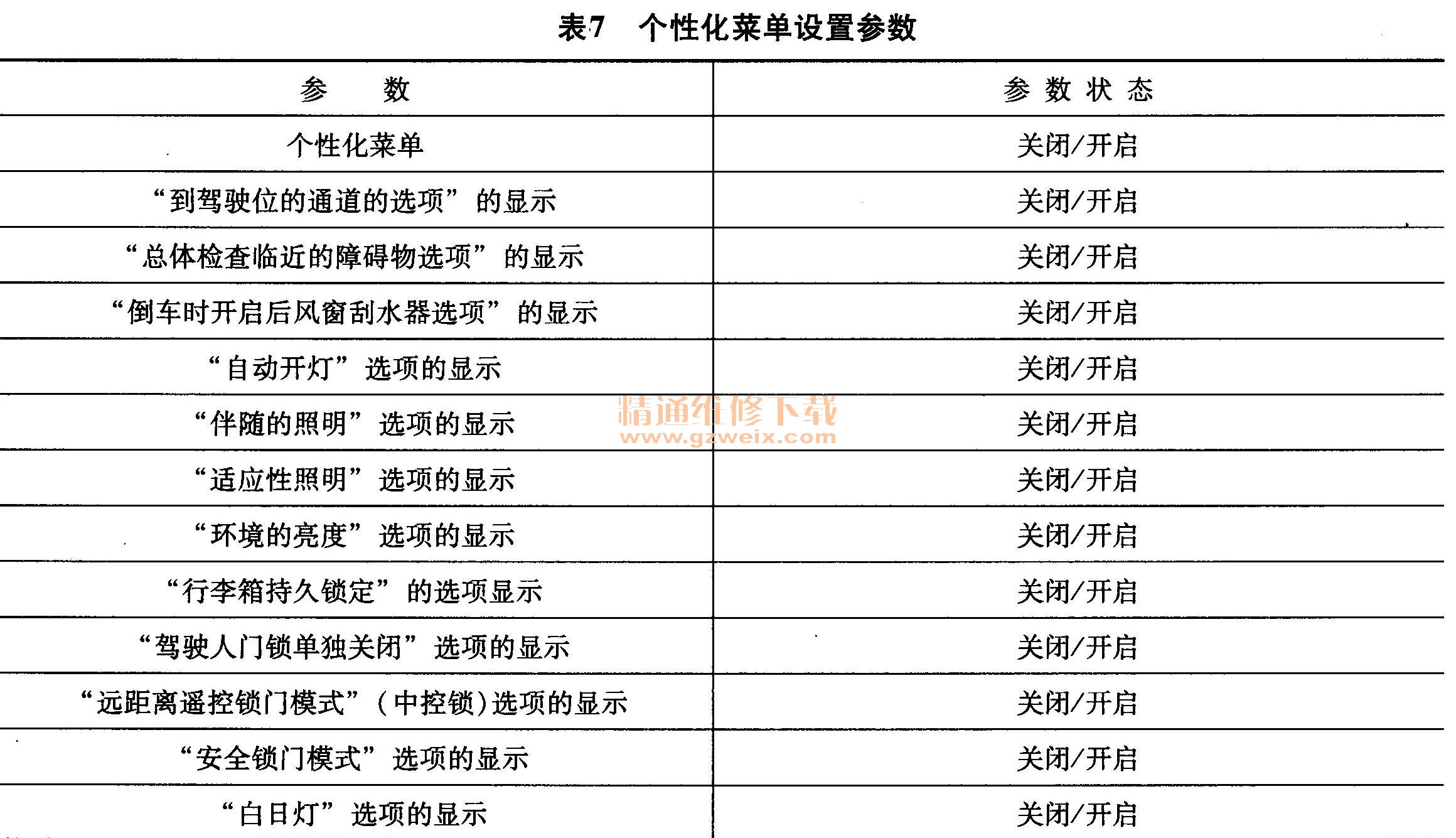

5）个性化菜单设置（表7）。

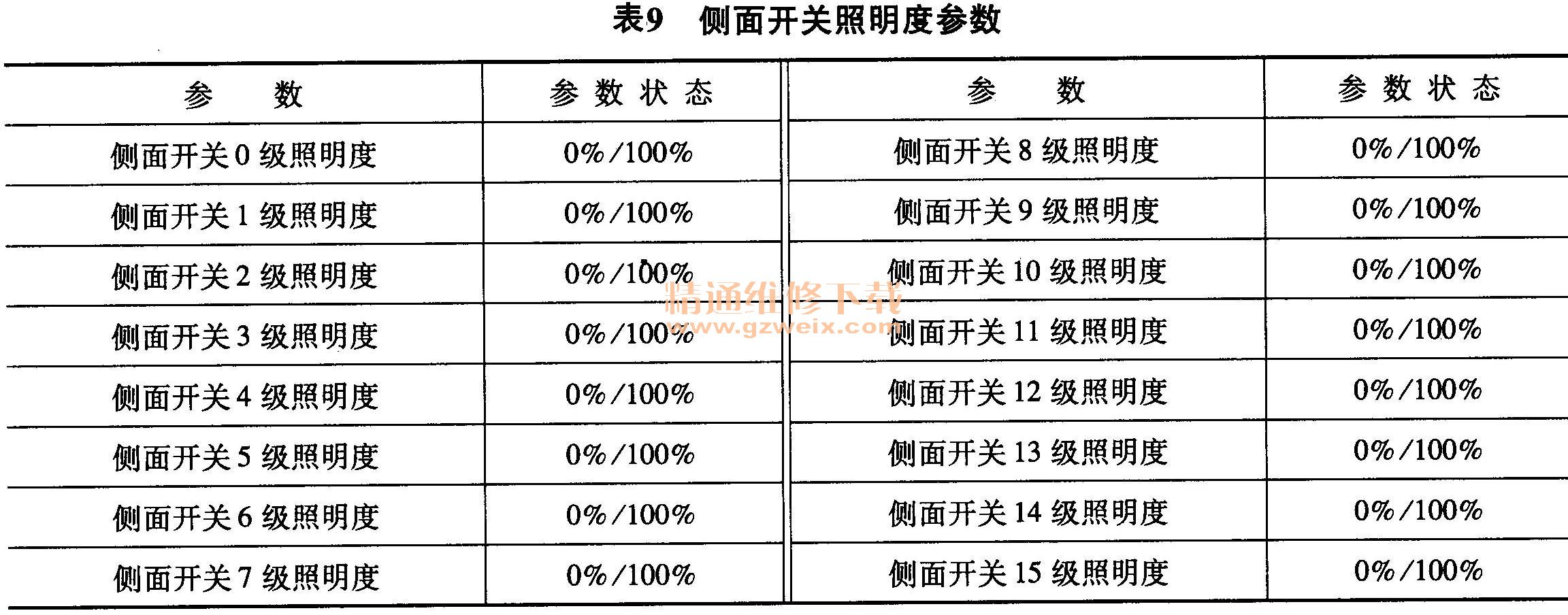

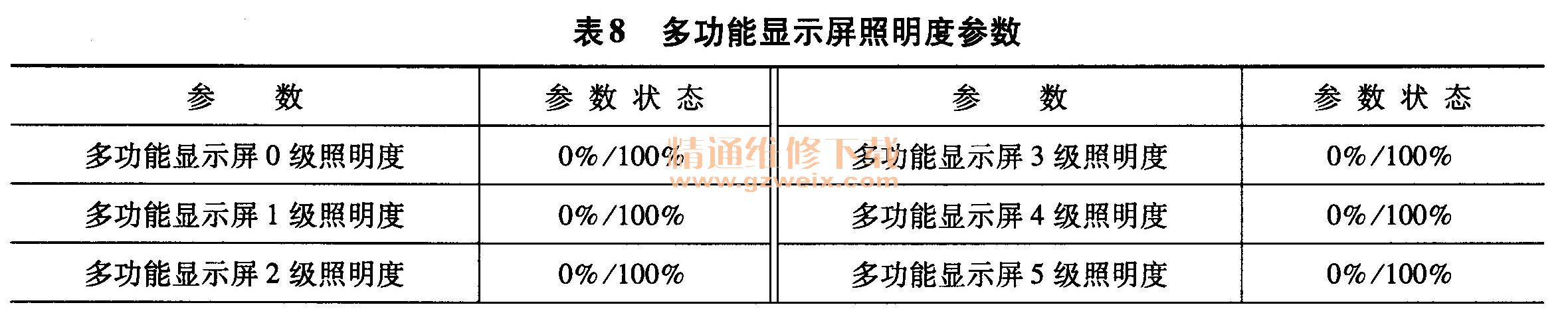

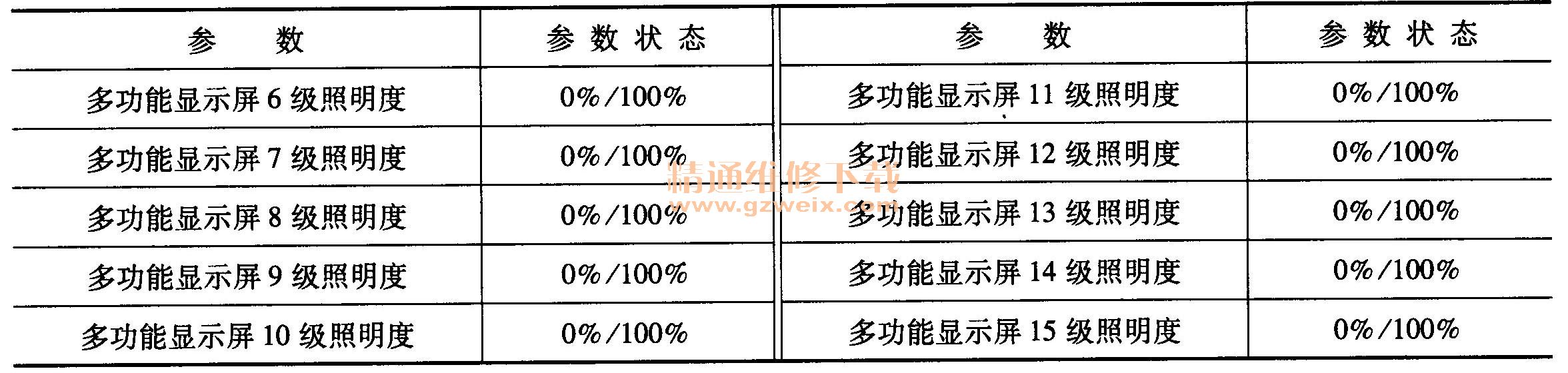

6）照明度表（表8和表9）。

    4．执行机构测试
    （1）中央组合仪表可以通过诊断工具PROXIA或DIAGBOX测试以下执行机构。
    1）转速表。指示：50km/h （30mile/h），90km/h（55 mile/h）和130km/h（80mile/h），每个值分别保持2s，然后指针回复0km/h位置。
    2）燃油表。1～12格，逐格点亮。
    3）冷却液温度表。1～6格，逐格点亮。
    4）机油油位表。机油在油位“OK”处时显示5s，然后“OIL”（油）报警位时显示5s，在不确定油位处显示5s。
    5）显示屏0所有刻度熄灭5s，然后再一同显示5s。
    6）“夜间行驶”模式。开启“夜间行驶”模式5s。
    7）组合仪表亮度。从最小值变化到最大值，然后从最大值变化到最小值，每一种变化持续时间为5s。
    8）信号指示灯测试。熄灭所有信号指示灯2s，打开所有信号指示灯5s。
    9）危险报警灯开关点亮。开启危险报警灯开关5s。
    10）日里程表归零。日里程表数值显示为0。
    （2）分离式组合仪表
    1）转速表。转速表必须逐格点亮，直到所有的刻度格全部点亮。
    2）显示屏。所有刻度熄灭5s，然后再一同显示5s。
3）自动变速器档位显示表。液晶显示屏按以下顺序显示档位：P，R，N，D，4，3，
2，1，“一”。S（运动），neige（雪地）。

    4）液晶显示屏亮度。液晶显示屏的亮度必须从最小值变化到最大值，然后从最大值变化到最小值。
    5）“夜间行驶”模式。开启“夜间行驶”模式5s。

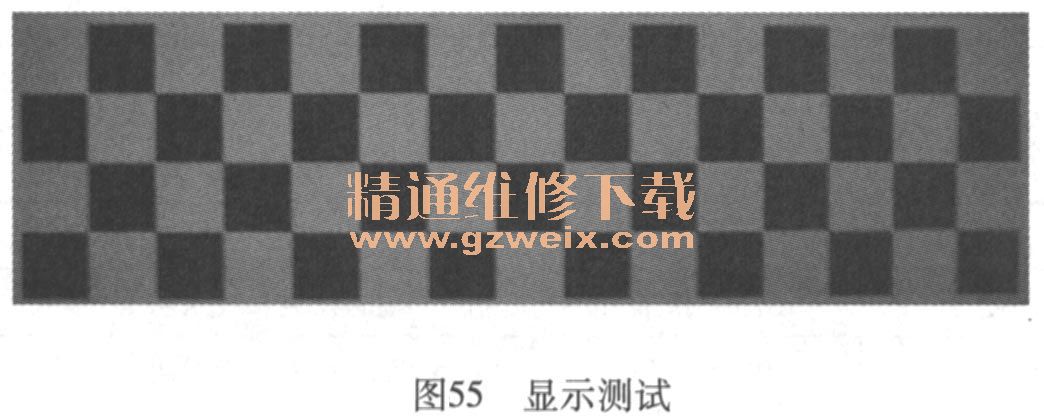

（3）多功能显示屏可以通过诊断工具PROXIA或DIAGBOX进行以下测试：打开屏幕；关闭屏幕；显示测试（图55）。

    5．参数设置
    （1）中央组合仪表可以通过诊断工具PROXIA或DIAGBOX设置如下参数：里程显示单位km/mile（公里或英里）；保养指示表；机油油位表；“夜间行驶”模式；速度调节器；定速巡航功能；可续驶里程指示表；车速限制功能；照明度；燃油油位；冷却液温度刻度。
    （2）分离式组合仪表可以通过诊断工具PROXIA或DIAGBOX设置如下参数：发动机类型；“夜间驾驶”模式转换开关；照明度。
    （3）多功能显示屏可以通过诊断工具PROXIA或DIAGBOX设置如下参数。
    1）用户设置。语言；日期显示格式；温度显示单位；容积及里程单位；显示类型；多功能显示屏菜单的锁定。
    2）车辆设置。空调选项；自动换碟CD机的选项；外部温度显示；收放机选项；仪表板电控单元选项；泊车辅助系统选项；免提装置选项；空调的程序编制；侧面开关的连接类型；黑屏模式的侧面开关的照明度。
    3）个性化菜单配置。个性化菜单；“到驾驶位的通道的选项”的显示；“总体检查临近的障碍物选项”的显示；“倒车时开启后风窗刮水器选项”的显示；“自动开灯”选项的显示；“伴随的照明”选项的显示；“适应性照明”选项的显示；“环境的亮度”选项的显示；“行李箱持久锁定”的选项显示；“驾驶人门锁单独关闭”选项的显示；“远距离遥控锁门模式”（中控锁）选项的显示；“安全锁门模式”选项的显示；“白日灯”选项的显示。
    4）照明度表。多功能显示屏照明度；侧面开关照明度。
