12)接通直线激光发射器V. A. S6350/3,将一束激光照射到汽车上。

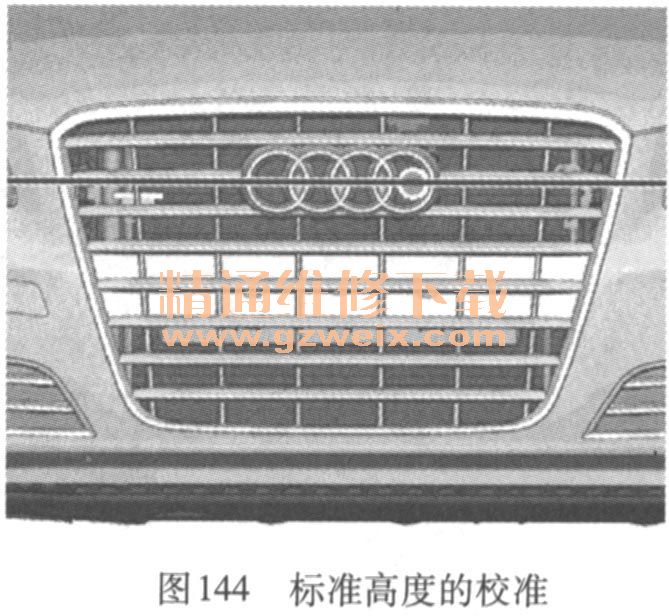

13)如图144所示,转动校准面板背面的曲柄校准激光束,使它在水平位置上位于摄像机透镜的中哪心。现在达到标准高度,可以关闭直线激光发射器V. A. S6350/3。

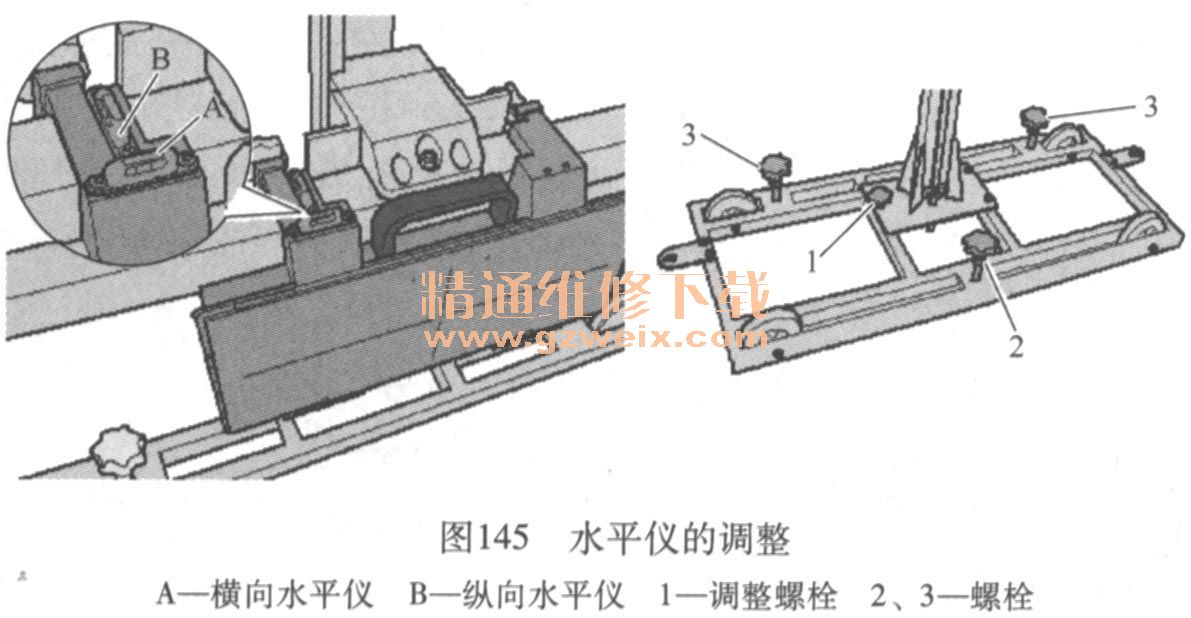

14)如图145所示,借助调节螺栓1将水平仪A置于水平位置。事先调整水平仪A在地表上找平衡。
15)如图146所示,将V. A. S6430向侧面移动(箭头B),直至四轮定位仪中的显示位于公差范围。
16)如图147所示,略拧紧螺栓2和3固定V. A. 56430避免V. A. 56430滚动)。
17)如图148所示,旋转校准条上的微调螺栓1,直到四轮定位计算机上的显示位于公差范围。
18)如图145所示,借助调节螺栓1将水平仪A置于水平位置。借助调节螺栓将水平仪B置于水平位置。
19)再次接通直线激光发射器V. A. S6350/3,检查标准高度,必要时纠正。将一束激光束照射到汽车上,转动校准面板背面的曲柄校准激光束,使它在水平位置上位于摄像机透镜的中心。现在达到标准高度,可以关闭直线激光发射器V. A. S6350/3。

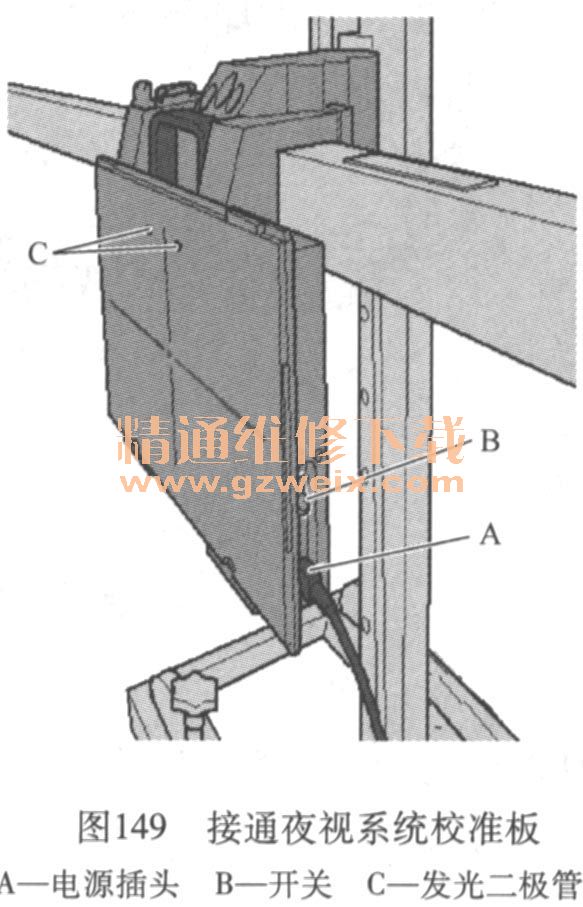

20)如图149所示,将夜视系统校准板的电源插头A连接到电网上,接通夜视系统校准板的开关B。接通夜视系统校准板后会进行内部初始化。如果该步骤成功无误地完成,那么两个发光二极管C同时闪烁,并发出一个提示声音。接着绿色发光二极管缓慢闪烁,表示夜视系统校准板处于运行就绪模式。目测水平仪,必要时纠正设置。

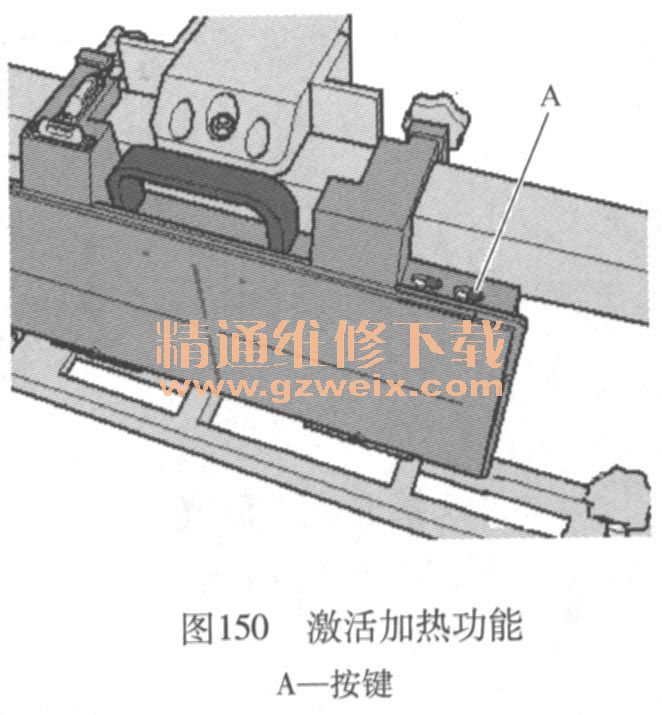

21)如图150所示,按下按键A,激活加热功能。加热功能激活时会发出一个声音信号确认。加热元件的加热过程启动,.一旦达到标准温度,绿色发光二极管就会持续点亮。控制器在约20min后自动关闭加热元件。在自动关闭前约1 min会发出一个间歇性声音信号提示音。随时轻按按键A,即可将关闭定时器重新复位为20min,通过一个短促的信号音确认复位。
22)接下来的工作将通过“车辆诊断测试仪在引导性故障查询”中进行。
①打开点火开关。
②在屏幕上触摸引导性故障查询键。
③依次选择以下:品牌、型号、年款、系列、发动机标识字母。
④确认输入的数据,等待直至车辆诊断测试仪查询过汽车中所有的控制器。
⑤按下跳转键并选择功能“功能/部件选择”。
⑥在“引导功能”中选择相应的程序。
23)现在依照车辆诊断测试仪屏幕上的说明进行调校/校准。用一把内六角扳手(最小长度约120mm)转动调校螺栓,即可围绕夜视系统摄像机R212的转轴进行机械调校。

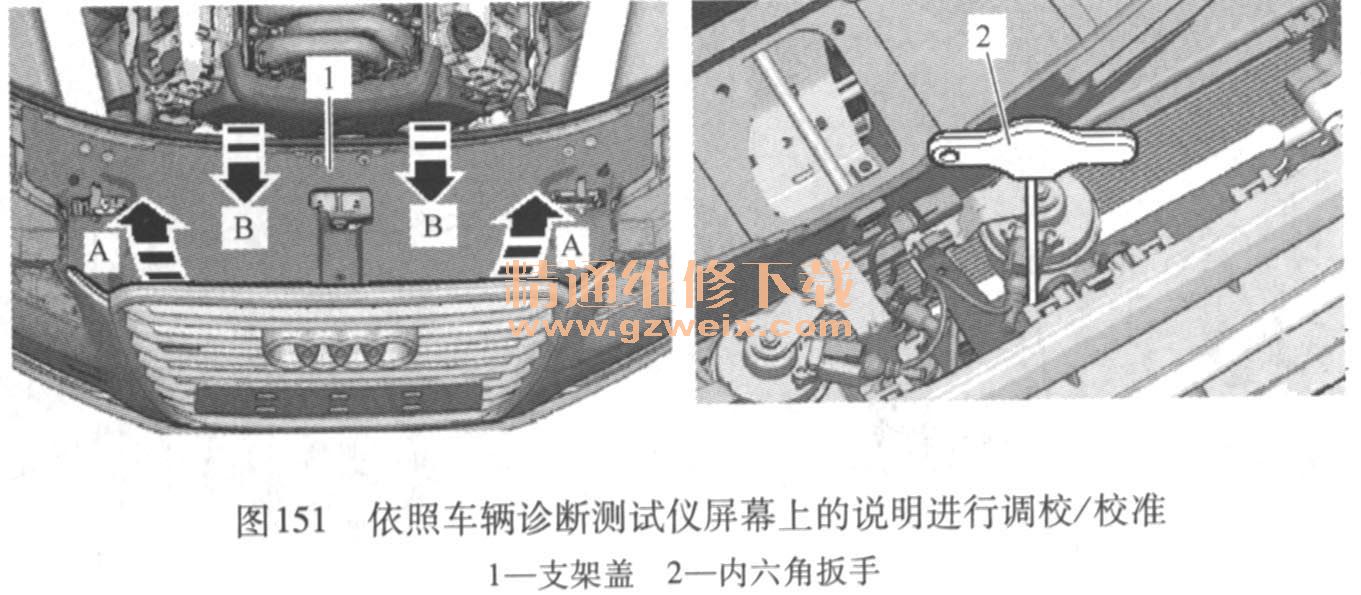

24)如图151所示,打开发动抓舱盖,将前部区域内的前围支架盖板1向上沿方向A脱开,并向前沿方向B拉出。
25)安装内六角扳手2,并按照“引导性故障查询”的要求进行设置。注意设置过程中夜视系统摄像机R212和夜视系统校准板之间不得有人或物体。夜视系统摄像机R212的俯仰角度和偏转角度只能以电子方式利用汽车车辆诊断测试仪在“引导功能/引导性故障查询”中进行设置。
