细说国产轿车自动变速器维修技术(126)
来源:汽车维修技师  作者:佚名  2014-02-05 07:21:43

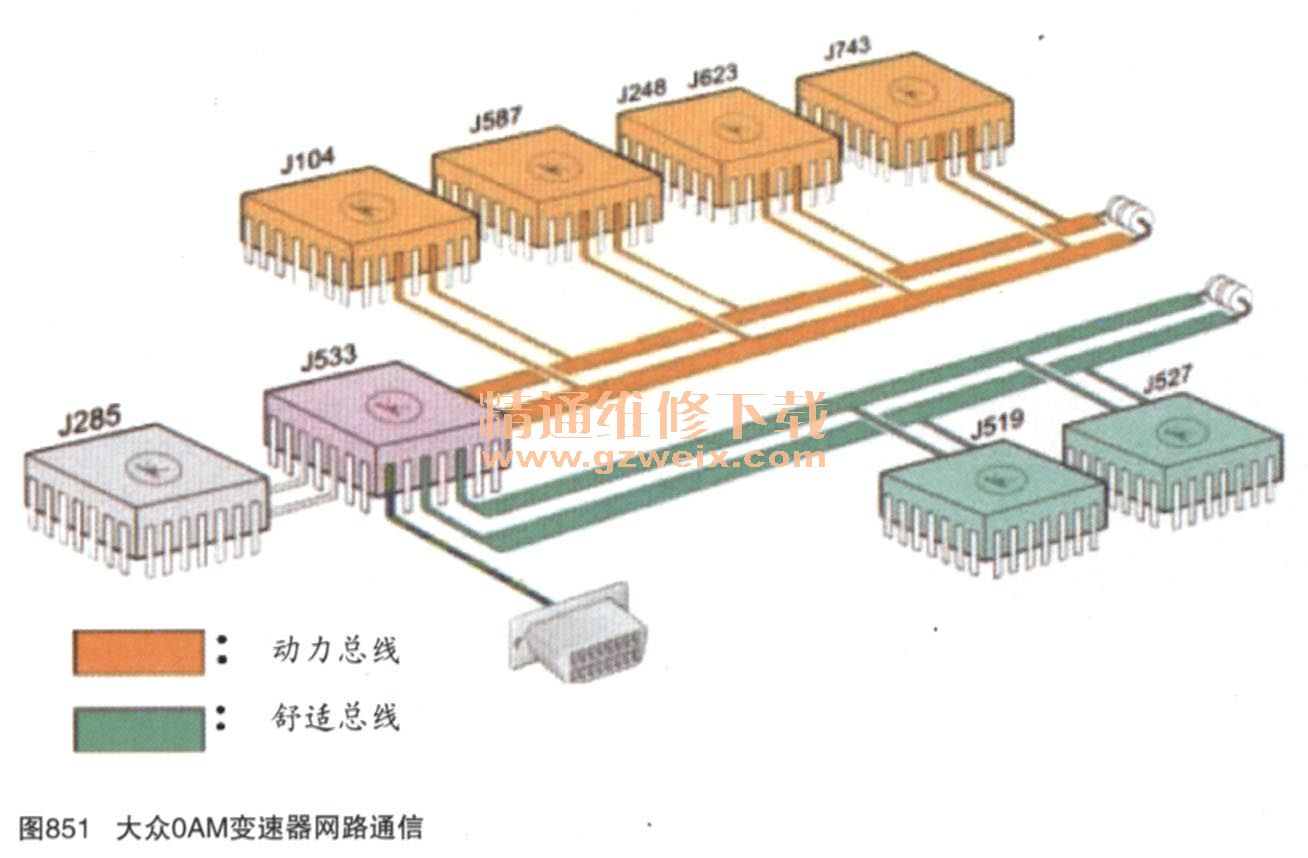

    8.网络连接(如图851所示)

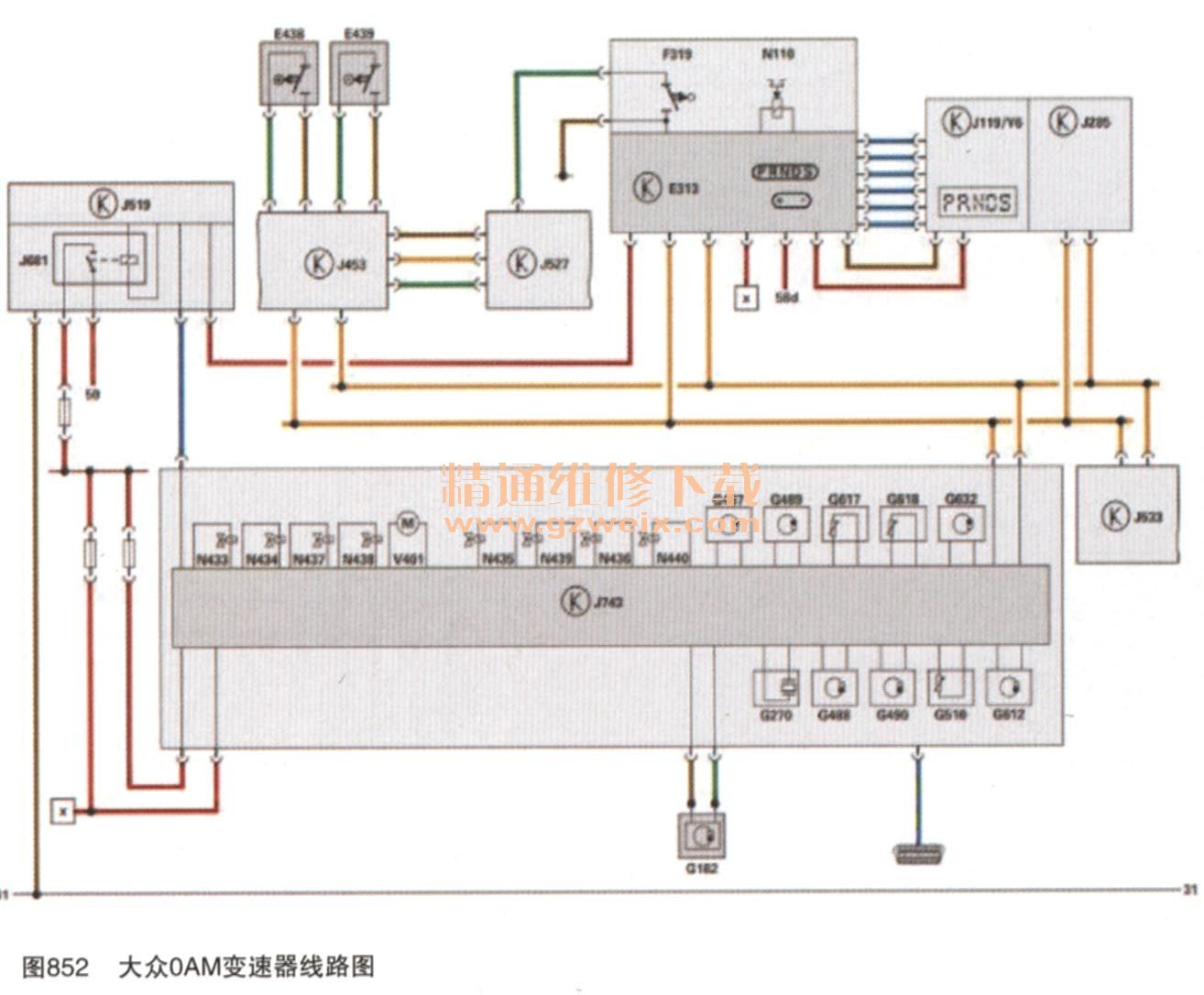

    在大众OAM变速器电控系统的网络通信当中,变速器控制单元J743主要通过CAN总线与发动机、仪表、转向及ABS系统相互通信的。在故障检修诊断过程当中需进行网络通信的识别。变速器控制部分的线路图如图852所示。

    0AM变速器的保养和维修
    1.0AM变速器的保养换油
    0AM变速器的润滑油严格上讲是不需要更换的,但在每一次维修或拆检时必须重新加注。
    由于该变速器采用干式离合器控制,因此用油量非常少,“0AM变速器”有两个供油系统,两种变速器油都是原厂添加:一个供油用于齿轮和传动轴,另一个供油系统用于直接换挡变速器机械电子单元J743,即液压油俗称“阀体油”,目前市场中没有替代用油。
    注意:
   (1)不得向变速器机油内掺入任何添加剂;
   (2)排出的机油不允许再次添加。
    ·齿轮油是一种长效润滑油,所以原理上在变速器中不需检查油位,因此7挡DSG无油位检查装置,但有放油螺栓(如图853所示)

    ·如果安装了变速器,则必须拆下蓄电池以及其托架来添加齿轮油,置于“T”挡并拆下换挡杆,拆下盖子(如图854所示)

    ·通过开口添加1.7L齿轮油
    ·如果变速器没有拆下,则必须拆下启动机来加注液压油(电子液压控制单元所需用油)
    ·拆下机械电子液压单元J743的加油孔螺栓(如图855所示)

    ·请通过开口添加1L液压油(阀体油)
    说明:目前国产比亚迪车系所用7挡干式DSG变速器与大众0AM变速器结构及控制原理是一样的,因此用油要求及操作流程也是一样的,完全可以进行参考。
