路虎发现4驾驶座椅无法调节
来源:本站整理  作者:佚名  2014-02-04 17:13:29

    一辆行驶里程约12.5万km,发动机型号为508PN的路虎发现4。用户反映:该车驾驶座椅不能调节。
    故障诊断:接车后连接诊断仪,没有相关的故障代码,驾驶侧座椅不能进行调节,副驾驶座椅一切正常。
    与客户沟通得知该车以前曾遇到过这种情况,在别的修理厂更换过保险丝,根据电路图在杂物箱下面的车身控制模块处找到驾驶侧座椅保险丝,如图1所示。

    经检查发现在副驾位置的座椅调整保险丝烧坏。更换新保险丝,进行功能测试一切正常。为什么会烧保险?会不会再烧呢?
    1.座椅开关埙坏,内部短路。
2.插头接触不实,电阻过大。
    3.调整电机阻值过大及机械埙坏。
    4.导线或电源线对地短路。

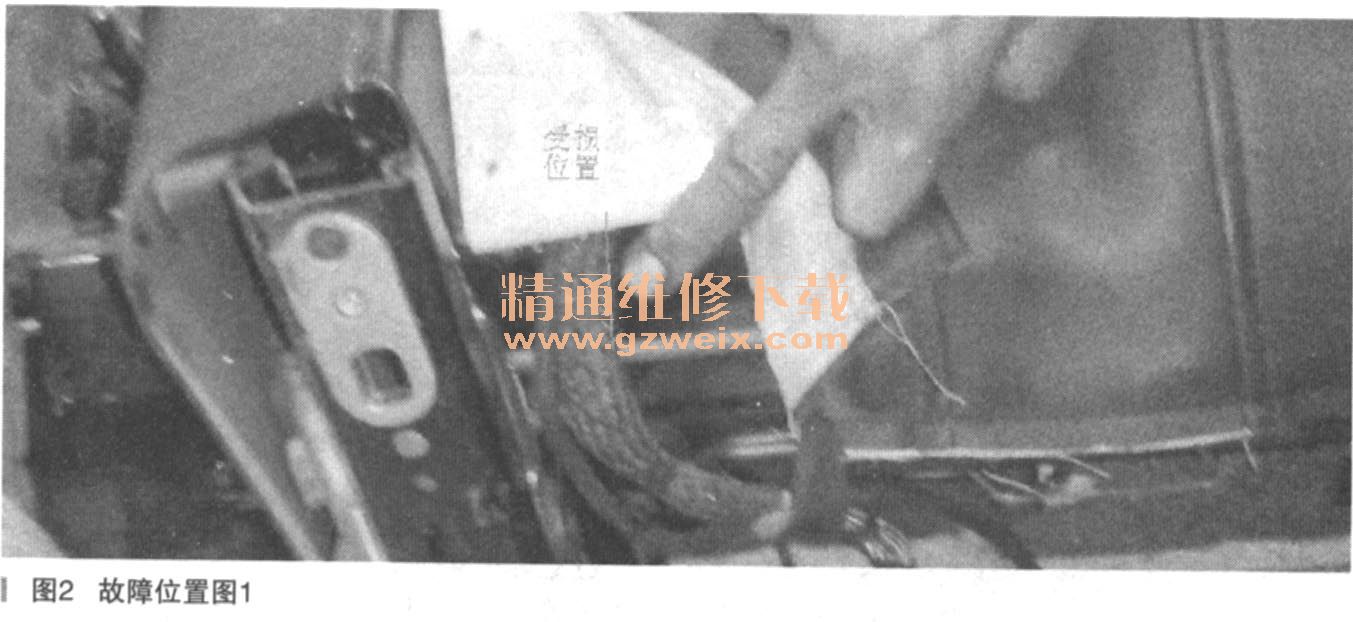

    就故障现象分析座椅开关埙坏的概率很小,它镶嵌在饰板上不存在对地短路的情况。断开开关插头用万用表逐一检查每条线的对地电阻,无穷大。拆下座椅对相关插头进行检查,也没发现虚接的地方。连接插头接通开关,导通正常。接下奔对各个调整电机进行阻值测量约0.08 Ω,各个电机的阻值且相差无几,也基本排除了调整电机的损坏。为了彻底打消顾虑、拆下座椅皮套逐一检查线束,在座椅靠背折合处发现线束与骨架接触较近,拨开线束护套发现有磨埙的地方(如图2、图3所示)。



    该线束埙坏处比较隐蔽,由于长期经常将座椅靠背调节,以致埙坏线束。当座椅调整到某一特定位置时该线对地断路,进而造成烧断保险丝。
    故障排除:处理线束,为了避免再次磨伤,对线束进行了防护,如图4所示。

    故障总结:作为一名专业的汽车维修技师,遇事应多问几个为什么。为什么会烧保险呢?又为什么磨线束呢?同时在其他故障解决上也应该做到多问几个为什么,为什么会埙坏?埙坏后会出现什么后果?怎样才能避免等。
    同时也不要怕麻烦,记住我们不单单是解决故障现象的。只有这样才能最大限度减少我们的返修,提升我们的维修技能。
    在当前汽车电器方面,特别是高端品牌的汽车,很少出现电控单元内部出现故障案例,大多数是因进水腐蚀造成。在没有发现进水迹象时,我们首先要检查的是电器元件的搭铁线和电源线,以及蓄电瓶池正负极线是否接实。在没有发现时,应该把更多注意力放在插头线束上。
