系统油路组成

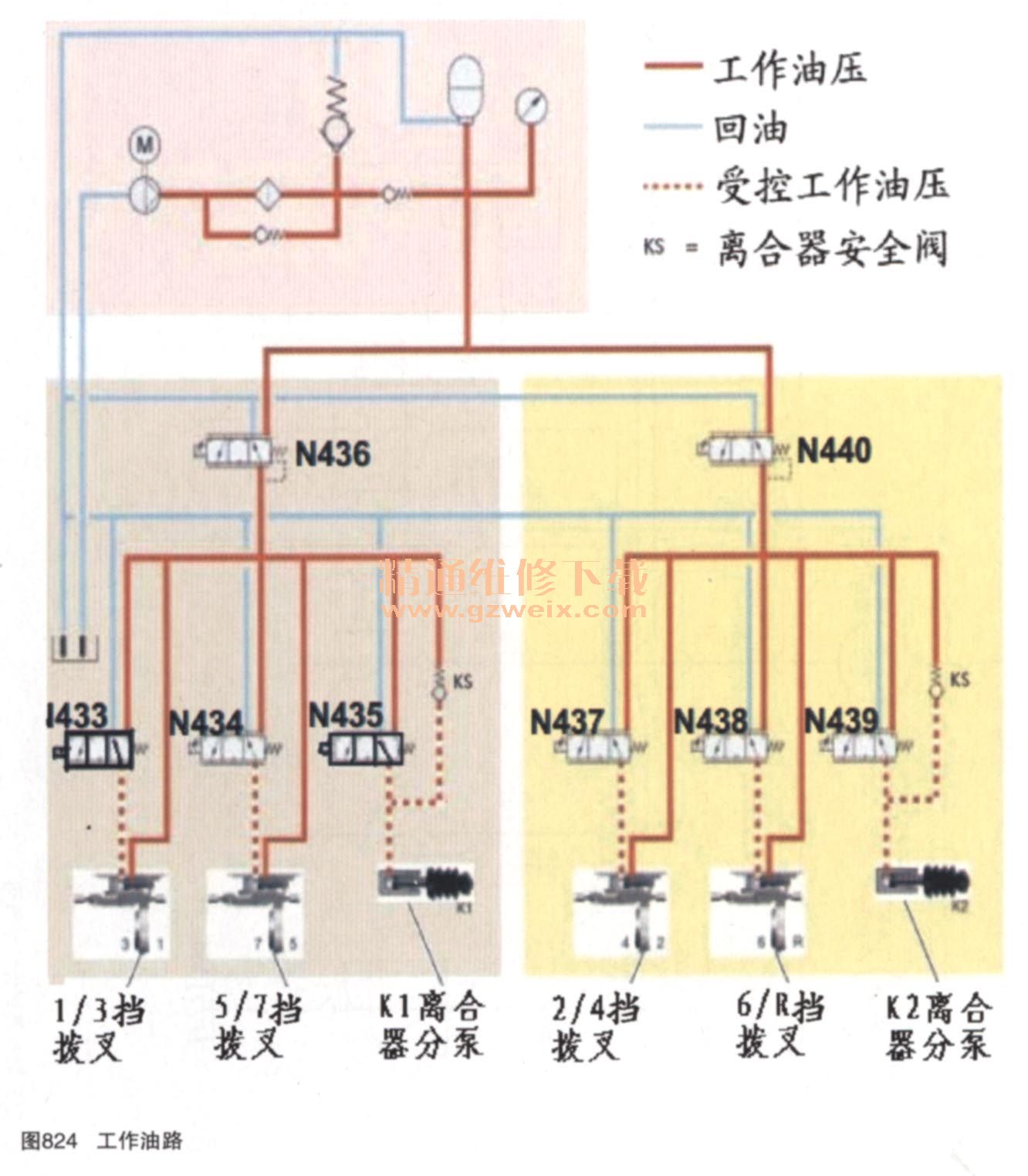

这样由液压油泵、液压泵驱动电机、蓄压器、压力传感器、主油压电磁阀、安全阀、换挡控制电磁阀、挡位选择器以及离合器液压控制等组成了OAM变速器系统油路(如图824所示)。从图824中我们不难看出,该变速器在液压控制方面似乎要比DQ25。变速器的液压控制简单了许多,它由三个部分组成:由油泵电机、油泵、蓄压器、限压阀以及压力传感器形成了主油路的整个闭环控制系统;再由主油压调节电磁阀、换挡控制电磁阀、挡位选择器、离合器液压控制分泵以及离合器安全阀等形成了分变速器(奇数挡和偶数挡控制部分)的液压控制流程。
调节式电磁阀
在该变速器当中主油压调节电磁阀、换挡电磁阀以及离合器控制电磁阀均采用了调节式控制电磁阀(如图825所示)。该电磁阀工作原理:电磁阀线圈通电后产生磁场,磁芯在磁场力的作用下来控制活塞阀的位置,这样受控活塞就把来自系统的主油压进行调控并最终形成控制压力,以用来完成离合器和换挡拨叉的驱动。接下来我们分别来了解每一个电磁阀的功
主油压电磁阀N436和N440
在OAM变速器当中被设计两个主油压电磁阀,分别是N436和N440(如图826所示),主要用来控制变速器相应部分的油压。N436用来控制离合器K1以及换挡操纵机构1/3同步器和5/7同步器,最终可完成1、3、 5、7奇数挡的动力传递过程;而N440则是用来控制离合器K2以及换挡操纵机构2/4同步器和6/R同步器,最终可完成2、 4、 6、 R偶数挡的动力传递过程。
失效影响:如果一个控制阀失效,则相应变速器部分就被关闭,只有另外变速器部分上的指定挡位能够工作。
离合器控制电磁阀
电磁阀N435和N439主要用来控制通往离合器促动器液压油流量(如图827所示),相当于用于两个离合器分泵的控制,以使离合器完成断开与接合过程。其中N435电磁阀用于控制离合器K1完成奇数挡动力传递;N439电磁阀用于控制离合器K2完成偶数挡动力传递。
失效影响:相应的变速器部分被关闭。
离合器操纵机构(液压分泵)

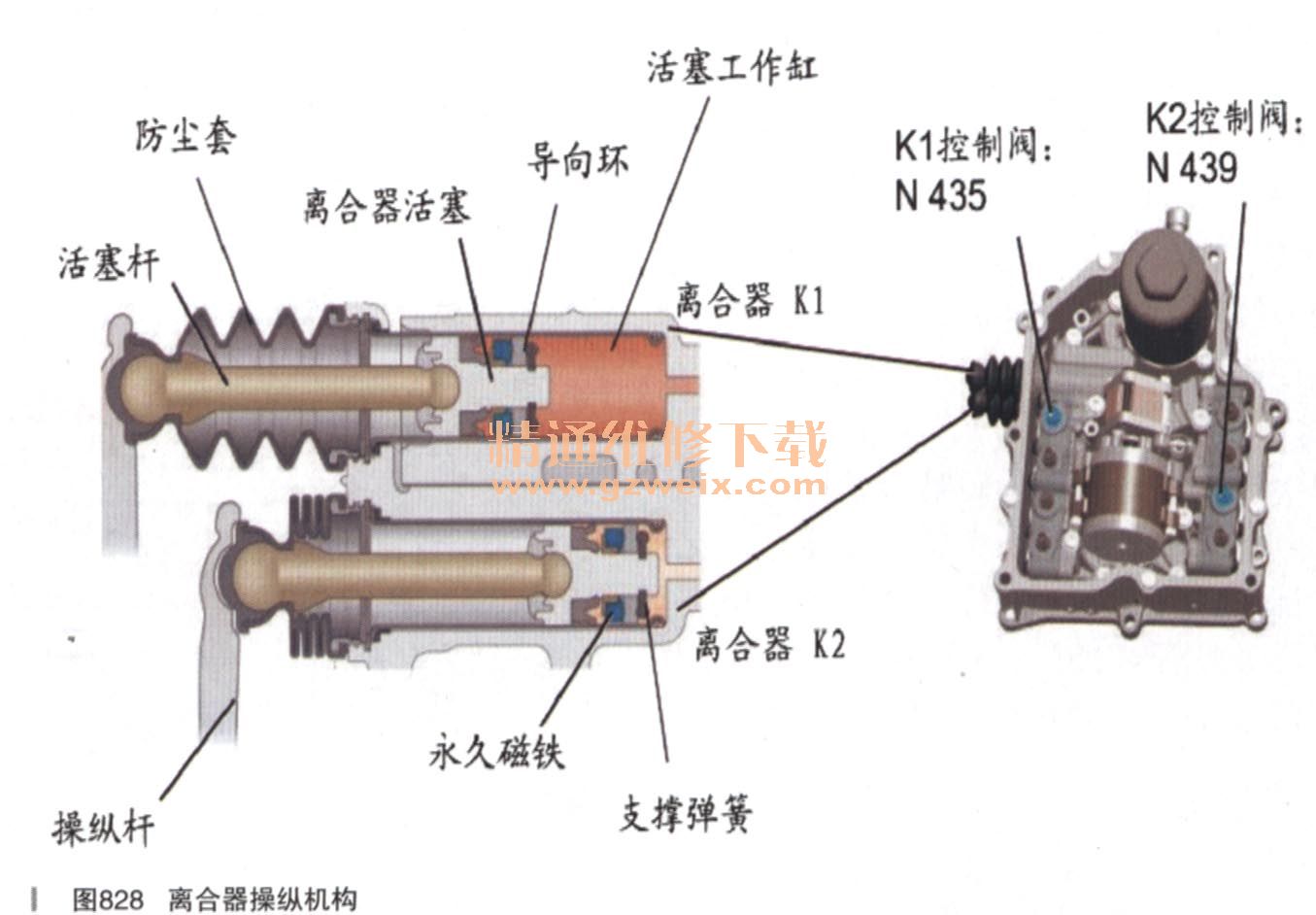

为了触发离合器,电子机械滑阀控制单元触发电磁阀:变速器部分1(奇数挡控制部分)的阀3 ( N435 )来操作离合器K1;变速器部分2(偶数挡控制部分)的阀3 ( N439)来操作离合器K2。值得注意的是两个离合器绝对不会出现同时工作的情境,一个工作一个空闲(如图828所示)。
离合器工作原理(断开状态):电磁阀N435打开在回油方向,来自控制阀N436的压力油流入滑阀单元的油底壳,离合器触动活塞在空闲位置,发动机动力流不能传递至变速器内(如图829所示)。
离合器工作原理(接合状态):如果离合器K1需要接合,电磁阀N435由电子控制单元激活,当其被激活,接通了到离合器触动器(离合器分泵)的油道,油压在离合器触动活塞的后方被建立,离合器触动活塞移动并推动离合器接合杆使离合器K1接合,此时可完成奇数挡的动力传递。

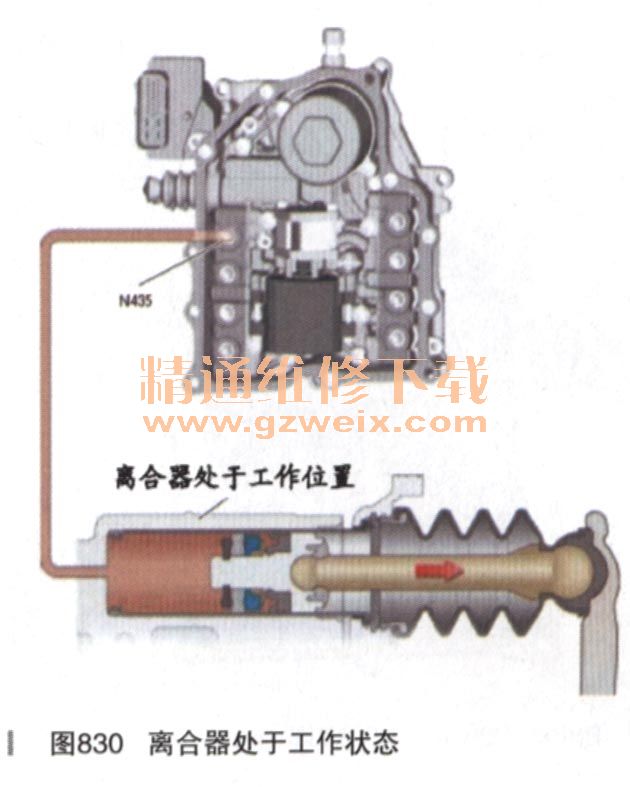

离合器工作原理(打滑状态):变速器的输入速度和驱动轴的速度不同即说明离合器处于打滑状态,此功能是通过电磁阀N435控制离合器触动器与回流管路间的油压来达到的(如图830所示)。
