17.DTC 71-04: EPS电机转角传感器(检查信号)(常规诊断)
①将点火开关转到ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤将方向盘右转或左转,并等待10s或更长时间。
⑥使用HDS检查DTC。
是否显示DTC71-04?
是----转至步骤⑦。
否----间歇性故障,此时系统正常,检查EPS控制单元是否连接不良或端子松动。
⑦将点火开关转至LOCK(0)位置。
⑧断开EPS控制单元插接器D(28针)。

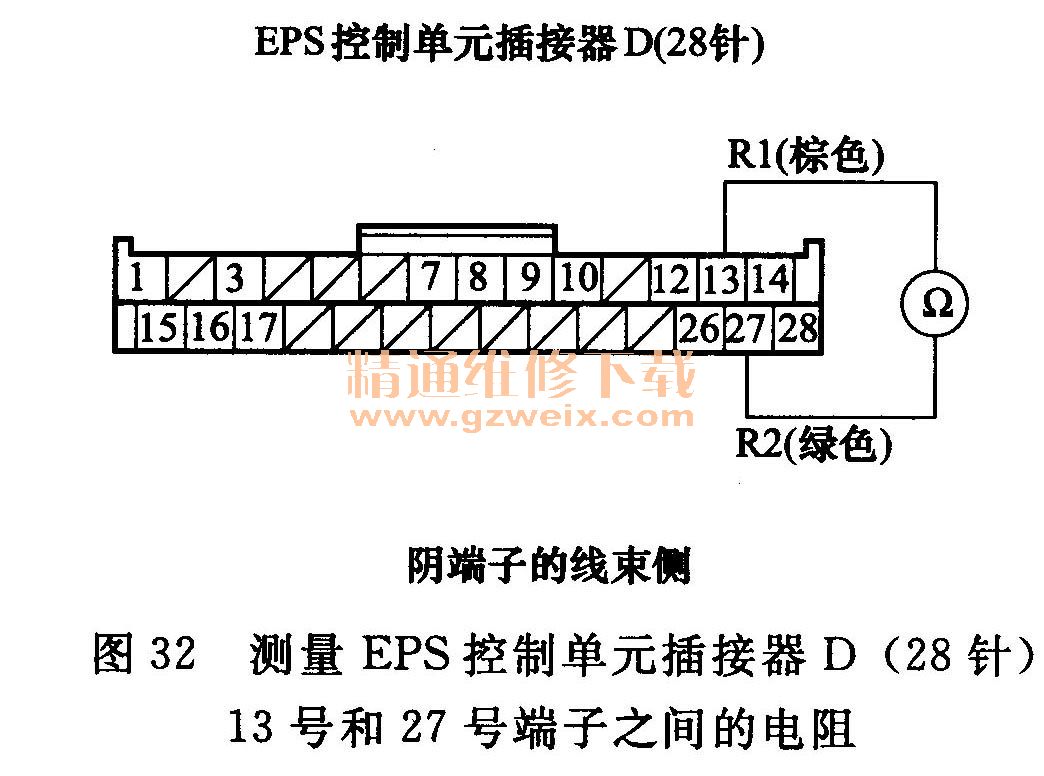

⑨测量EPS控制单元插接器D(28针)13号和27号端子之间的电阻,如图32所示。
电阻是否为5~50Ω之间?
是----转至步骤⑩。
否----转至步骤13。

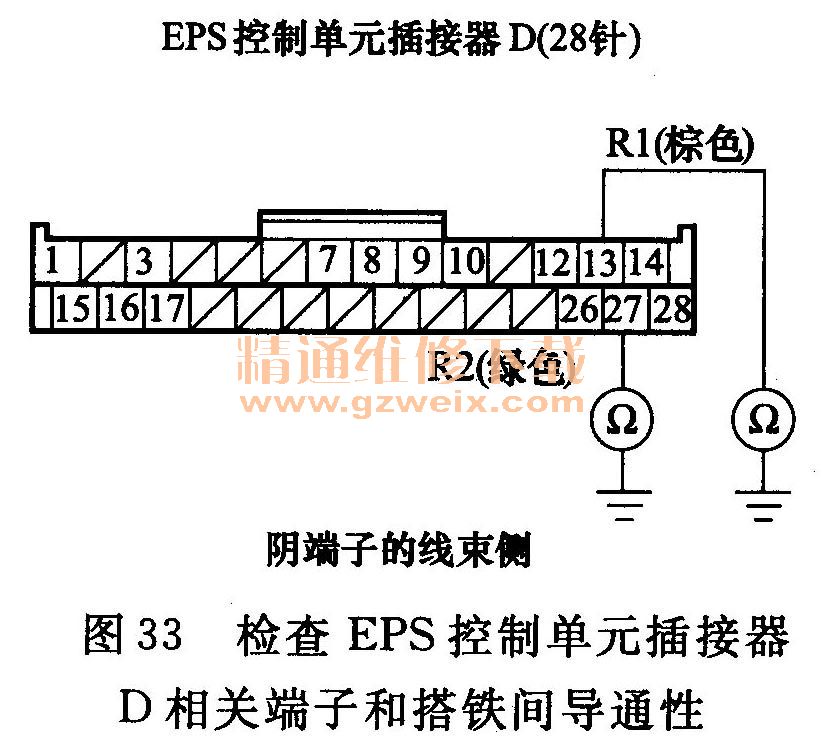

⑩分别检查车身搭铁和EPS控制单元插接器D(28针)的13号端子和27号端子之间是否导通,如图33所示。
是否导通?
是----转至步骤11。
否----检查EPS控制单元插接器是否端子松动,如有必要,进行修理,如果发现连接不良,则更换EPS控制单元。
11断开EPS电机角度传感器6针插接器。

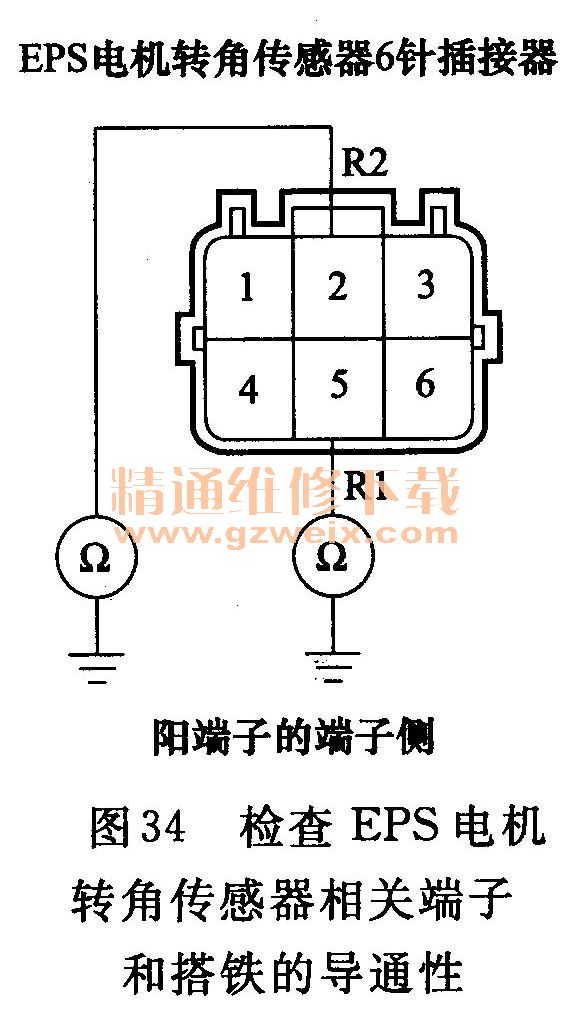

12在传感器侧,检查车身搭铁和EPS电机转角传感器6针插接器2号端子和5号端子之间的导通性,如图34所示。
是否导通?
是----EPS电机角度传感器有故障(内部故障)或线束(传感器侧)对车身搭铁短路,更换转向器。
否----修理EPS控制单元和EPS电机甭度传感器6针插接器之间线束对车身搭铁的短路。
13断开EPS电机角度传感器6针插接器。
14在传感器侧,检查EPS电机角度传感器6针插接器2号和5号端子之间的电阻。
电阻是否为5~50Ω之间?
是----EPS控制单元和EPS电机角度传感器6针插接器之间线束对车身搭铁的短路。
否----EPS电机角度传感器有故障(内部故障)或线束(传感器侧)对车身搭铁短路,更换转向器。
18.DTC 81-02:对比横摆速度传感器,和横摆速度传感器
DTC81-03:横摆速度-横向加速传感器(传感器单元)
①将点火开关转到ON(I)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④启动发动机。
⑤使用HDS检查DTC。
是否显示DTC81-02或81-03?
是----转至步骤⑥。
否----间歇性故障,此时系统正常,检查横摆速度-横向加速度传感器和EPS控制单元是否连接不良或端子松动。
⑥将点火开关转至LOCK(0)位置。
⑦检查驾驶员侧仪表板下保险丝/继电器盒中的3号(7.5A)保险丝。
保险丝是否正常?
是----重新安装3号(7.5A)保险丝,然后转至步骤17。
否----转至步骤⑧。
⑧断开横摆速度-横向加速度传感器5针插接器。
⑨将点火开关转到ON(II)位置。

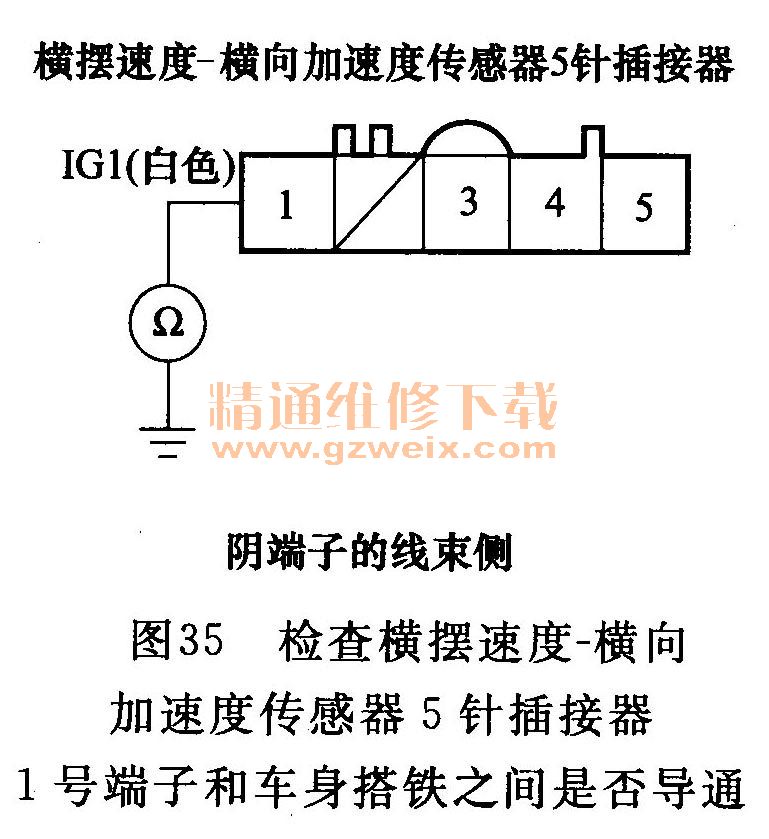

⑩检查横摆速度-横向加速度传感器5针插接器1号端子和车身搭铁之间是否导通,如图35所示。
是否导通?
是----修理驾驶员侧仪表板下保险丝/继电器盒中3号(7.5A)保险丝和横摆速度-横向加速度传感器之间线束的短路。
否----将新的3号(7.5A)保险丝安装到驾驶员仪表板下保险丝/继电器盒中,然后转至步骤⑧。
11重新连接横摆速度一横向加速度传感器5针插接器。
12将点火开关转到ON(II)位置。
13使用HDS清除DTC。
14将点火开关转至LOCK(0)位置。
15启动发动机。
16使用HDS检查DTC。
是否显示DTC81-02或81-03?
是----更换横摆速度一横向加速度传感器。
否----故障排除完成。
17测量横摆速度一横向加速度传感器5针插接器1号端子和车身搭铁之间的电压。
是否为蓄电池电压?
是----转至步骤18。
否----修理驾驶员仪表板下保险丝/继电器盒中3号(7.5A)保险丝和横摆速度-横向加速度传感器之间线束的断路。
18断开EPS控制单元插接器D(28针)。

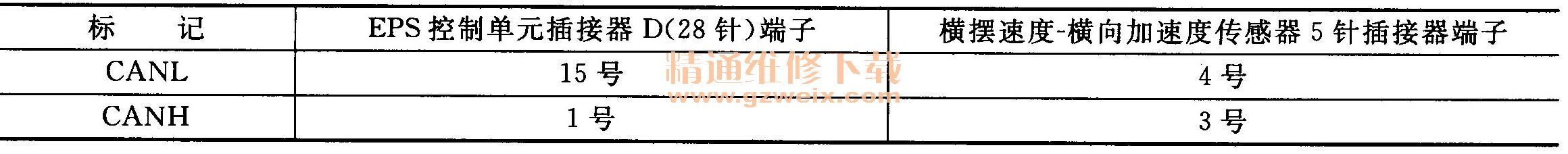

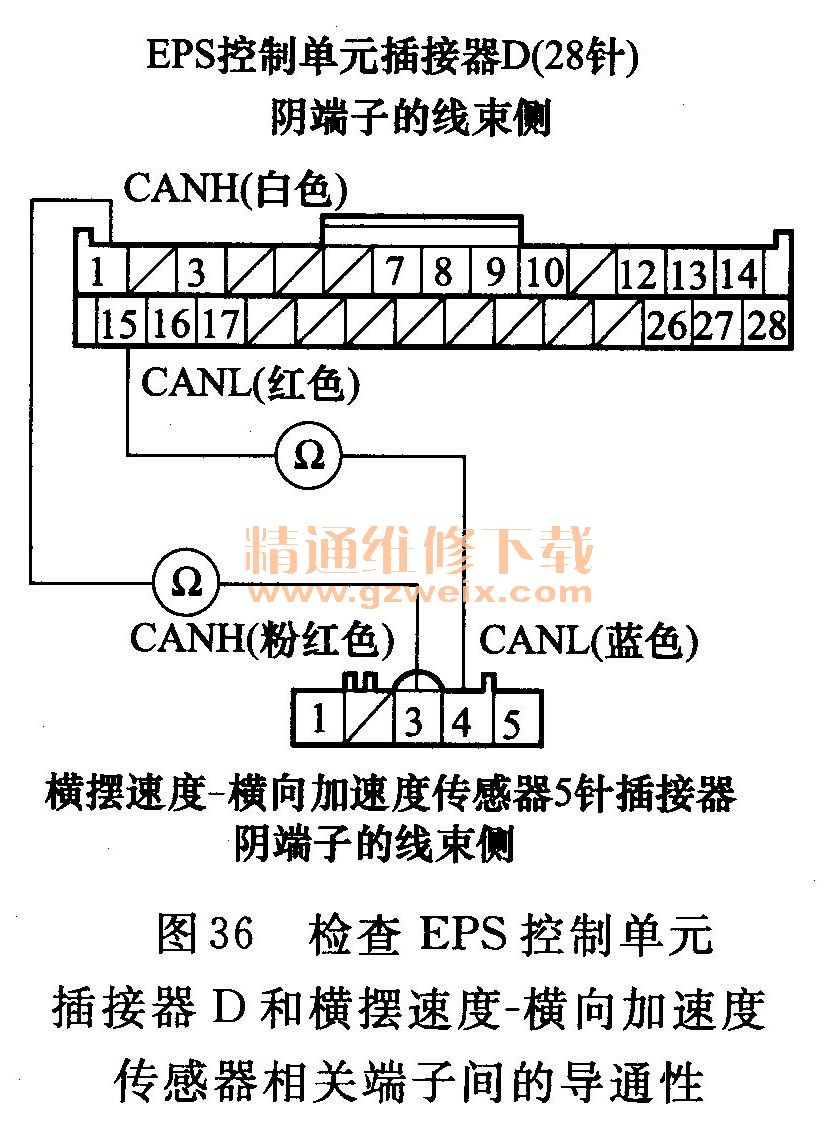

19检查EPS控制单元插接器D(28针)端子和横摆速度一横向加速度传感器5针插接器端子之间是否导通(参见表),如图36所示。
是否导通?
是----更换横摆速度-横向加速度传感器。
否----修理EPS控制单元和横摆速度-横向加速度传感器之间线束的断路。
19.DTC 83 -01: F -CAN通信错误(常规诊断)
DTC 83 -02: F -CAN通信错误(常规诊断)
①将点火开关转到ON(II)位置。
②使用HDS清除DTC。
③将点火开关转至LOCK(0)位置。
④以5km/h(3mph)或更高的速度进行车辆测试行驶持续60s。
⑤使用HDS检查DTC。
是否显示DTC83-01或83-02?
是----转至步骤⑥。
否----如果显示任何DTC,转至显示ETC的故障排除。如果不显示DTC,间歇性故障,此时系统正常,检查EPS控制单元是否连接不良或端子松动。
⑥将点火开关转至LOCK(0)位置。
⑦断开VSA调制器-控制器单元36针插接器。
⑧断开EPS控制单元插接器D(28针)。

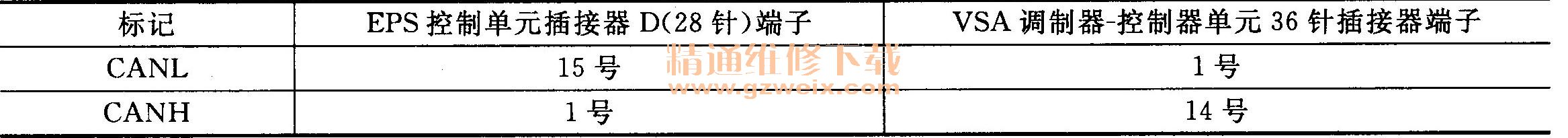

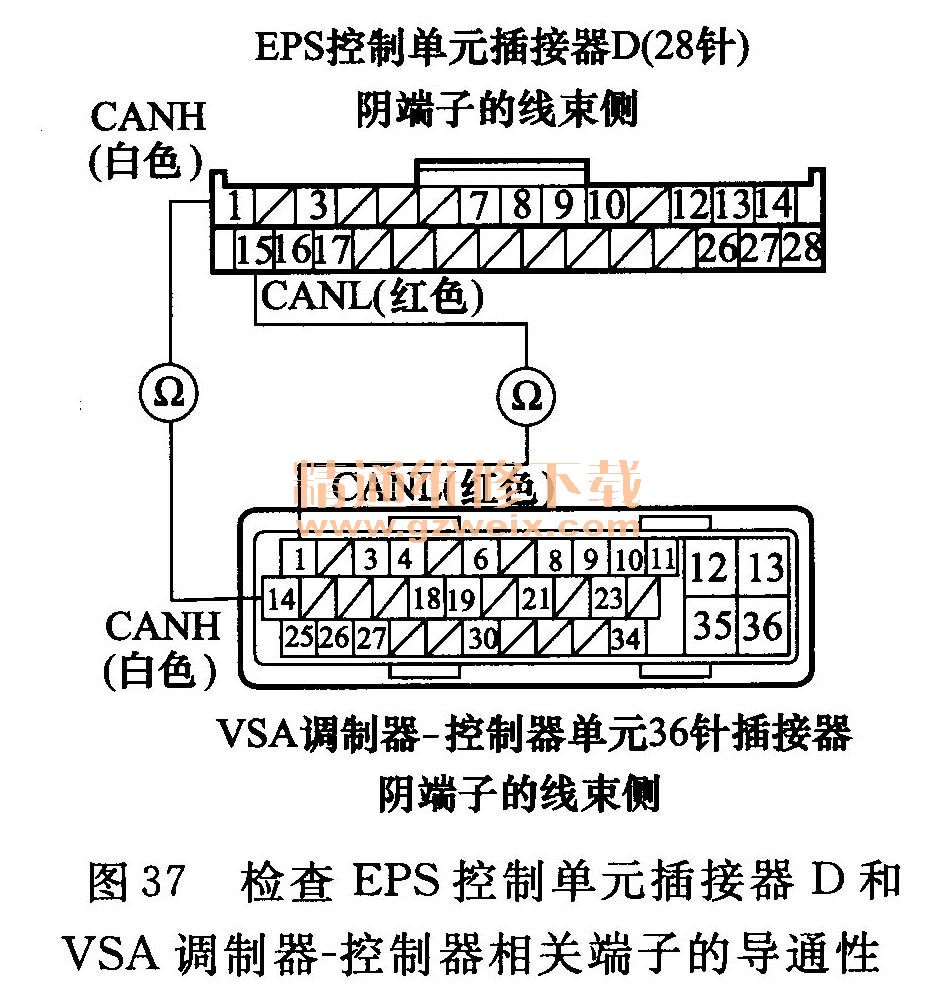

⑨检查EPS控制单元插接器D(28针)端子和VSA调制器-控制器单元36针插接器端子之间是否导通(参见表),如图37所示。
是否导通?
是----更换EPS控制单元。
否----修理EPS控制单元和VSA调制器-控制器单元之间线束的断路。
五、症状故障检修
1.EPS指示灯未点亮
将点火开关转到ON(II)位置,并观察EPS指示灯。
EPS指示灯是否点亮?
是----此时系统正常。
否----对仪表控制单元进行故障排除。
2.EPS指示灯未熄灭,且未存储DTC
①将点火开关转到ON(II)位置。
②使用HDS检查DTC。
是否显示DTC?
是----对所显示的DTC进行故障排除。
否----转至步骤③。
③将点火开关转至LOCK(0)位置。
④检查驾驶员侧仪表板下保险丝/继电器盒中的3号(7.5A)保险丝。
保险丝是否正常?
是----重新安装3号(7.5A)保险丝,然后转至步骤⑨。
否----转至步骤⑤。
⑤断开EPS控制单元插接器D(28针)。

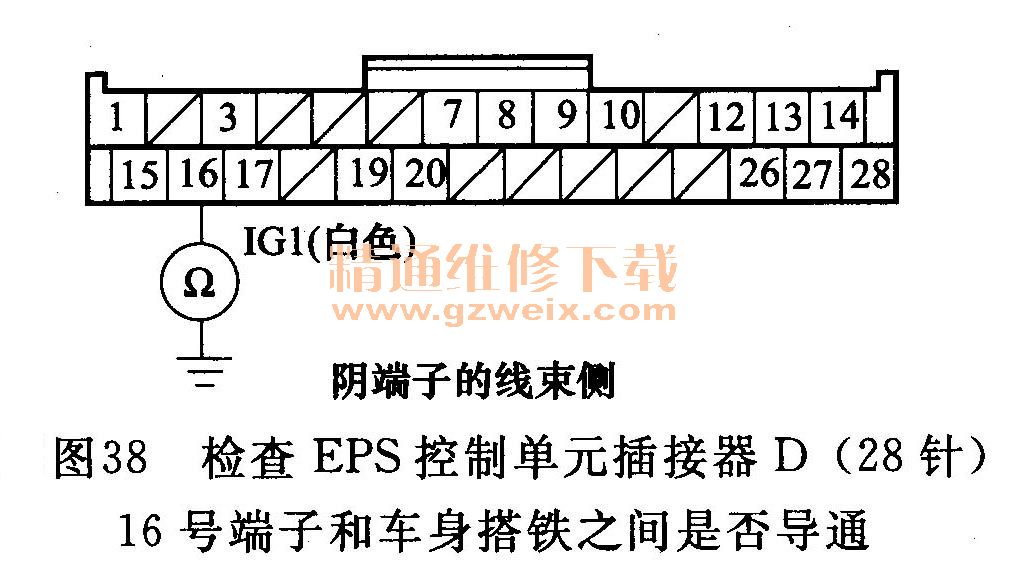

⑥检查EPS控制单元插接器D(28针)16号端子和车身搭铁之间是否导通,如图38所示。
是否导通?
是----修理EPS控制单元和驾驶员侧仪表板下保险丝/继电器盒中的3号(7.5A)保险丝。之间线束对车身搭铁的短路。
否----将新的3号(7.5A)保险丝安装到驾驶员仪表板下保险丝/继电器盒中,然后转至步骤⑦。
⑦重新连接EPS控制单元插接器D(28针)。
⑧启动发动机并观察EPS指示灯。
EPS指示灯是否熄灭?
是----故障排除完成。如果显示其他DTC,转至所显示DTC的故障排除程序。
否----更换EPS控制单元。
⑨断开EPS控制单元插接器D(28针)
⑩将点火开关转到ON( II)位置。
11测量EPS控制单元插接器D(28针)16号端子和车身搭铁之间的电压。
是否为蓄电池电压?
是----转至步骤12。
否----修理驾驶员侧仪表板下保险丝/继电器盒中的3号(7.5A)保险丝和EPS控制单元之间线束的断路。
12将点火开关转至LOCK(0)位置。
13检查发动机盖下保险丝/继电器盒中2-1号(70A)保险丝。
保险丝是否正常?
是----重新安装2-1号(70A)保险丝,然后转至步骤19。
否----转至步骤14。
14断开EPS控制单元插接器A(2针)。

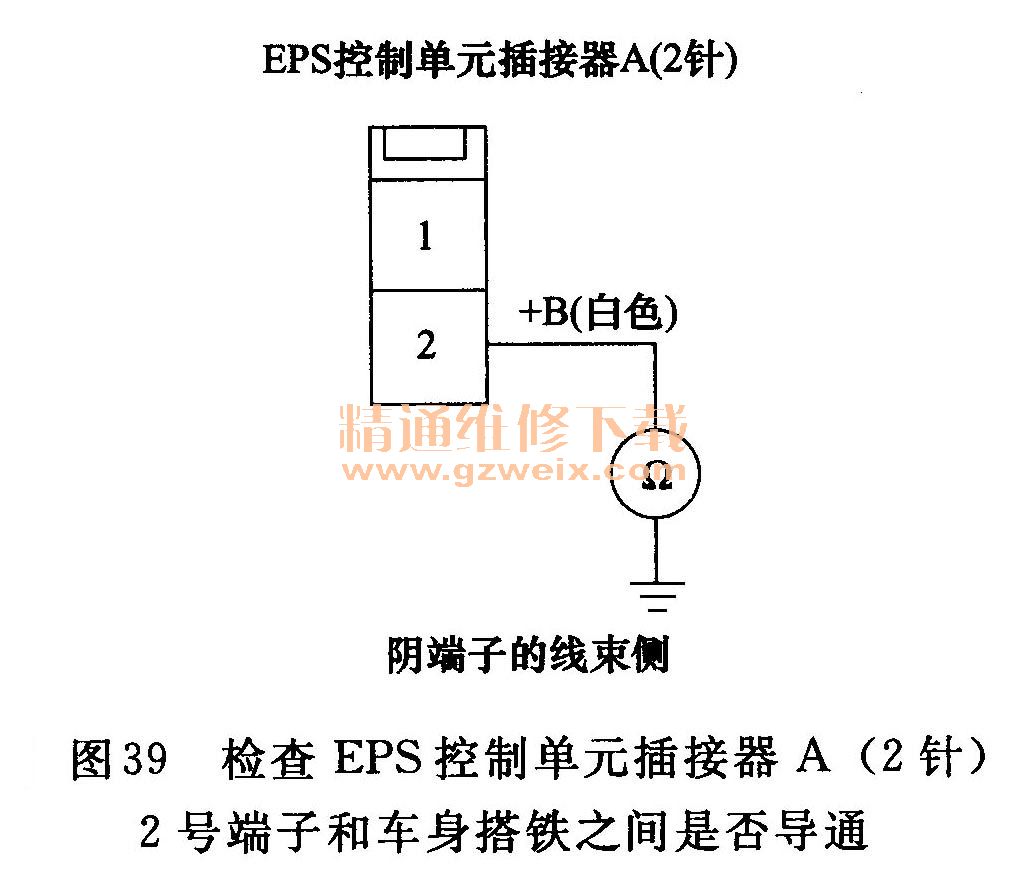

15检查EPS控制单元插接器A(2针)2号端子和车身搭铁之间是否导通,如图39所示。
是否导通?
是----修理EPS控制单元和发动机盖下保险丝/继电器盒中2-1号(70A)保险丝之间线束对车身搭铁的短路。
否----将新的2-1号(70A)保险丝安装到发动机盖下保险丝/继电器盒中,然后转至步骤16。
16重新连接EPS控制单元插接器D(28针)。
17重新连接EPS控制单元插接器A(2针)。
18启动发动机并观察EPS指示灯。
EPS指示灯是否熄灭?
是----故障排除完成。如果显示其他DTC,转至显示DTC的故障排除。
否----更换EPS控制单元。
19断开EPS控制单元插接器A(2针)。

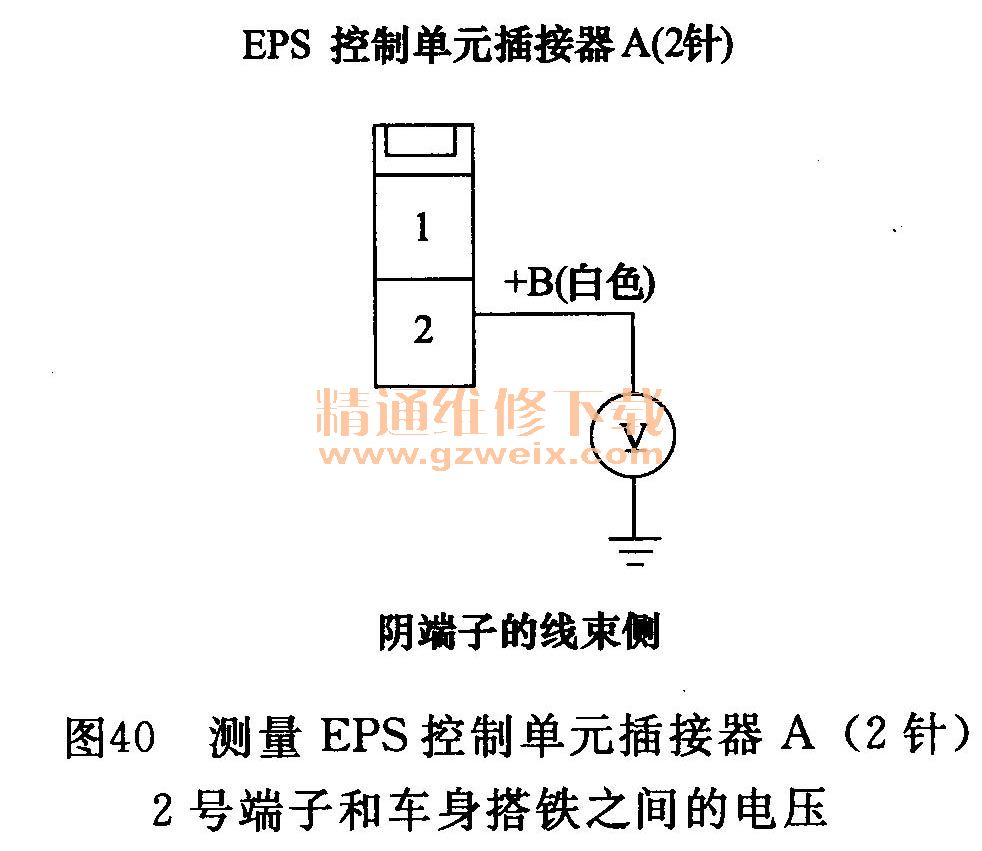

20测量EPS控制单元插接器A(2针)2号端子和车身搭铁之间的电压,如图40所示。
是否为蓄电池电压?
是----转至步骤21。
否----修理发动机盖下保险丝/继电器盒中2-1号(70A)保险丝和EPS控制单元线束的断路。
21检查EPS控制单元插接器A(2针)1号端子和车身搭铁之间是否导通。
是否导通?
是----转至步骤22。
否----修理EPS控制单元和车身搭铁(G402)之间线束的断路。
22断开仪表控制单元32针插接器。
23断开EPS控制单元插接器D(28针)。

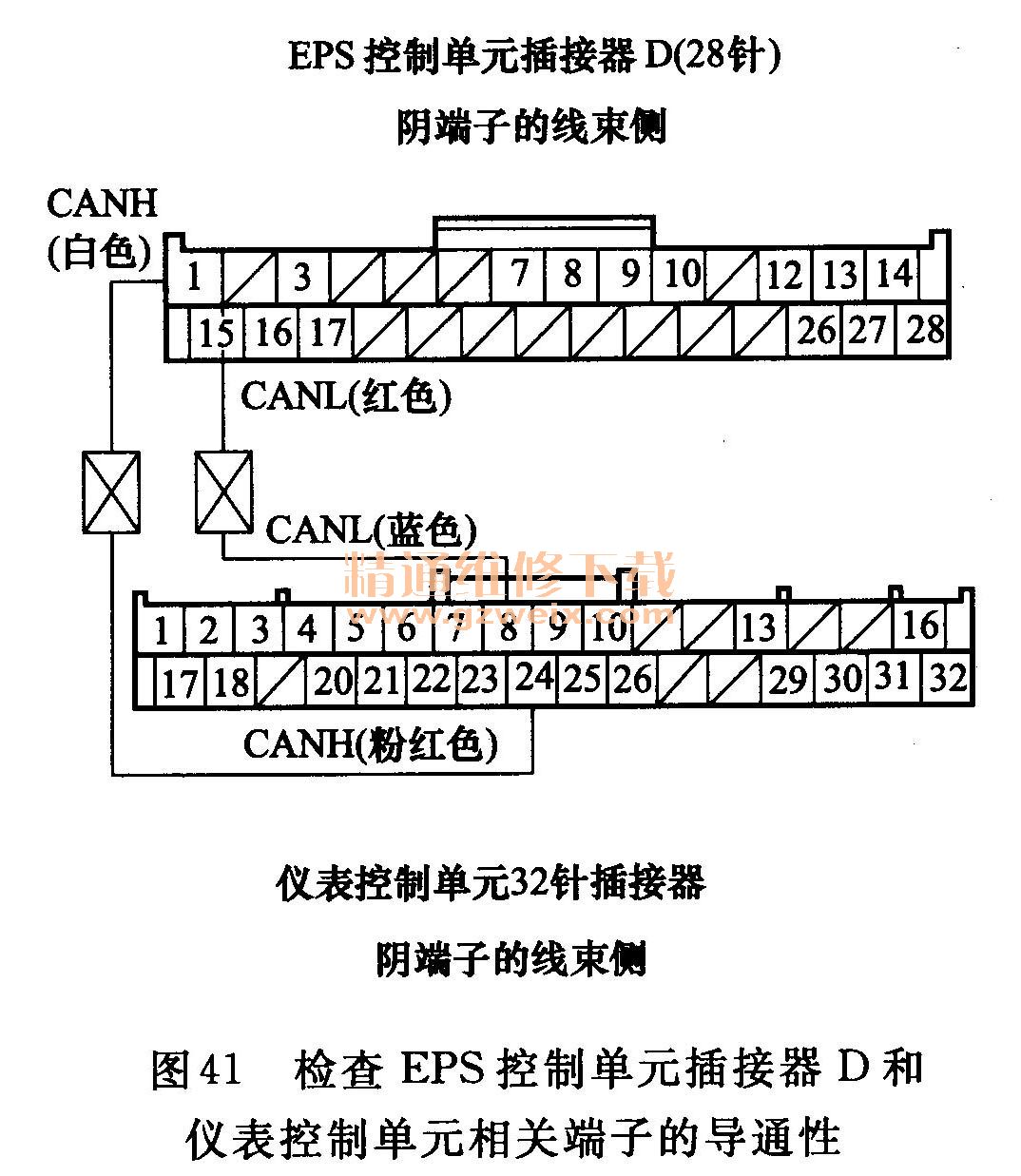

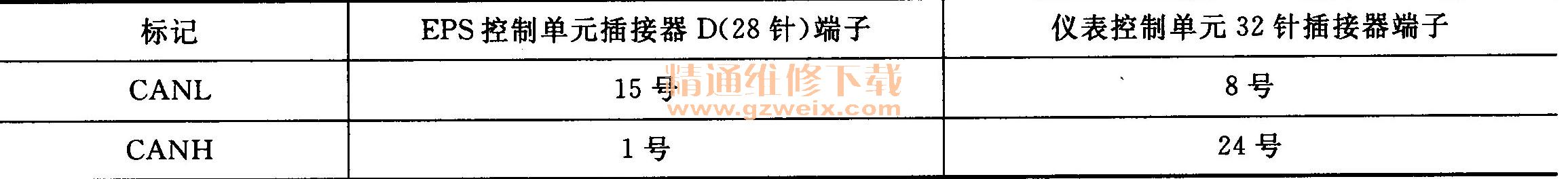

24分别检查EPS控制单元插接器D(28针)端子和仪表控制单元32针插接器之间是否导通,如图41所示。
是否导通?
是----检查EPS控制单元插接器是否端子松动,如有必要,进行修理,如果发现连接不良,则更换EPS控制单元。
否----修理EPS控制单元和仪表控制单元之间线束的断路。
