剖析沃尔沃B4204Tx系列发动机技术(上)
来源:汽车与驾驶维修  作者:佚名  2014-05-20 08:16:52

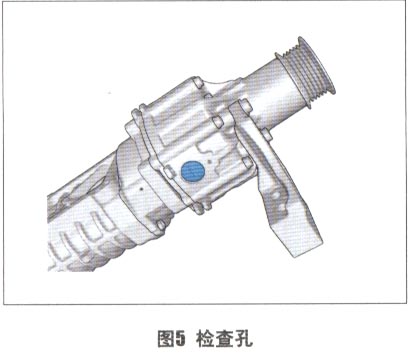

    增压器壳体底部有一个检查孔(图5),可检查离合器有无磨损现象,并使用塞尺检查摩擦片与离合器表面之间的间隙。如果检查结果表明间隙太小,则意味着增压器有连续接合的风险,这会导致增压器损坏。如果离合器发生故障,则应将增压器作为完整的替换单元进行更换。

    3.机械增压器旁通阀

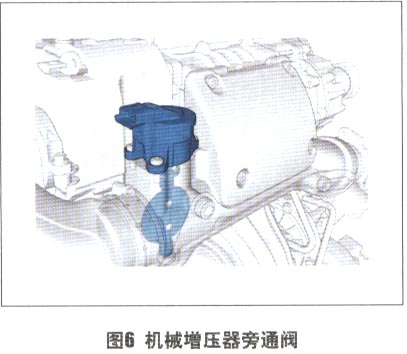

    在机械增压器达到最大转速(发动机转速3 500 r/min)时,电磁离合器与机械增压器断开,涡轮增压器将负责为发动机增压。与此同时,旁通阀(图6)被控制为开启状态,新鲜空气直接涌入涡轮增压器,而无需首先流经机械增压器。

    ECM通过12VPWM信号控制无刷电机  (内置霍尔式位置传感器),从而控制旁通阀的位置。当旁通阀部分打开时,空气分配至机械增压器和涡轮增压器,从而形成理想的进气压力。
    在转换过程中,机械增压器的最大增压压力约为50 kPa(相对压力)。在机械增压器持续工作时,涡轮已加速并且在转换过程中提供了增压压力,但没有机械增压器提供的增压压力高。两者提供的增压压力需要存在一定差值,这是因为驱动机械增压器需要由发动机提供能量。这意味着涡轮增压器无需提供同样高的增压压力,就可确保相同的发动机转速以及平顺转变。
    4.涡轮增压器

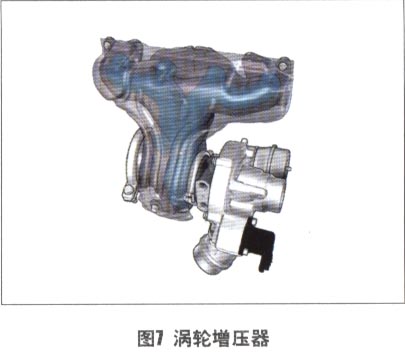

    与皮带传动式增压器配合使用的,是一个单涡管(single scroll)涡轮增压器(图7),其涡轮机壳体和排气歧管是由焊接钢板构成的一个整体,结构类似于B4204T6发动机的排气歧管,但铸件更多。

    B4204T11/T12/T15发动机的增压系统中只有废气涡轮增压器。这些发动机的输出功率较低,与B4204T9/T10发动机相比,其涡轮增压器的尺寸均略微减小,且使用了尺寸较小的轴承。
    5.涡轮控制系统
    涡轮增压器的废气旁通阀由真空系统进行调节,真空负压由机械式真空泵提供,ECM通过12V的PWM信号控制真空调节器(图8)。与正压力控制的系统相比,这一系统调节废气旁通阀时不受增压压力的影响,可实现更高精度、更快速的控制,而且在低增压压力时也能打开废气旁通阀,这在以前是无法实现的。例如,在怠速运转时开启废气旁通阀可以更快地加热三元催化器。废气在流经涡轮机壳体时不被涡轮机减速,功率损失将会更小。

    增压系统内还设有一个电控的再循环释放阀(图9)。当进气歧管过压时,如果快速释放加速踏板,压力仍会继续增加,可导致异常噪声和振动。再循环释放阀的功能是将此压力引导回涡轮增压器入口侧。这意味着涡轮叶轮的转速得以保持,增压压力可即时提供,同时还降低了噪声和振动。
