剖析沃尔沃B4204Tx系列发动机技术(上)
来源:汽车与驾驶维修  作者:佚名  2014-05-20 08:16:52

    二、冷却系统
    该系列发动机的冷却系统使用了电动水泵和电热式节温器,可实现按需控制,从而减轻发动机负荷、降低油耗并提高功率输出。
    1.电动水泵

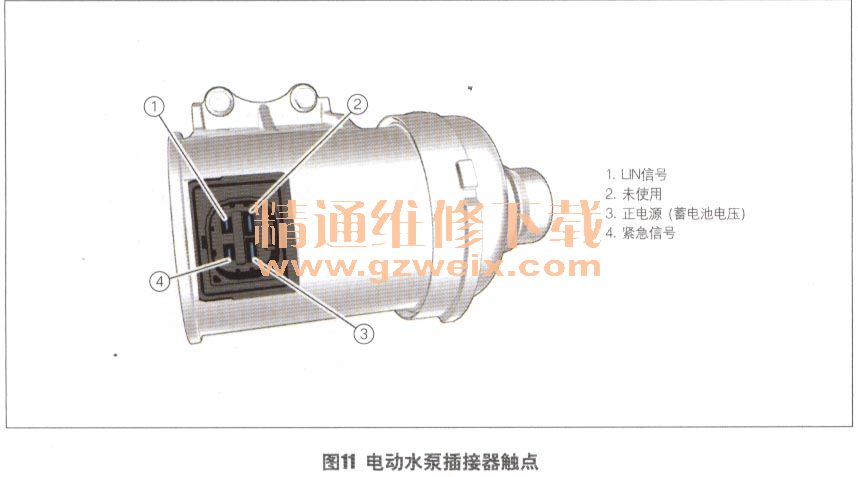

    电动水泵(图10)由12 V电源驱动,并利用壳体接地,转速可在750~5 800 r/min之间变化,最大输出功率为400 W,最大流量为2 L/s。ECM通过LIN通信控制水泵,无法进行LIN通信时,水泵会使用ECM的一条独立线路向水泵发送“紧急信号”(图11),此时水泵在最高转速下运行。



    在冷起动和怠速运转时,水泵通常不运行。而在下列情况下,水泵起动。
      (1)冷却液温度接近参考温度时(90 ℃或105℃,取决于驾驶条件),水泵起动,可在节温器开启时在发动机和节温器内形成均匀的温度分布。
      (2)功率输出很高时,水泵起动,以免局部出现过热(如气缸盖和涡轮)。
      (3)驾驶舱暖风开启时,水泵起动,向暖风散热器供水。
      (4)如果发动机关闭后需要冷却,则水泵将与冷却风扇一同开启,使冷却液降温。
      (5)电动水泵还用于在起停系统工作时产生冷却液循环。
    2.电热式节温器
    电热式节温器(图12)由传统的蜡式节温器和电热式加热元件组成,在蜡式节温器芯内有一个由ECM控制的加热元件,加热元件的电阻为15.3±2Ω。这意味着节温器有2种开启方式:通过石蜡元件执行的传统开启,以及通过加热元件向石蜡元件供热的按需开启。节温器在下列温度条件下开启。

      (1)在正常驾驶过程中,如果车外温度低于30℃且未启用运动模式,节温器则以传统方式在105℃开启。
      (2)在较高负荷下,车外温度高于30℃或选择运动模式时,节温器将在加热元件的辅助下在90℃开启。
