本加装指南仅适用于宝马7系(F01、F02) LCI之后,带高音音响主机的车辆。
加装套件编号
66 21 2 154 689倒车摄像头加装套件
65 12 2 154 408视频开关加装套件
安装时间
安装时间大约持续4.5h。如需安装视频开关加装套件,则安装时间将提高约1.5h。视汽车车况和装备的不同,安装时间可能存在偏差。
所规定的安装时间不包括编程/编码所需时间。
核算加装成本时,必须将清算编程时间的总成本考虑在内(不得将保修费用清算在内)。
重要提示信息
此安装指南主要用于宝马贸易组织,并且经过宝马服务企业的权威认定。
在任何情况下,此安装指南的目标群体都是经过宝马汽车培训且具有相应专业知识的专业人员。
在符合有效安全规定的条件下,所有工作都需要运用指定工具(特殊工具),并借助当前宝马维修说明书、电路图、维护手册和工作说明书按照合理工序进行操作。
出现安装或功能问题时,机械故障查找时间限定为约0.5h,电气故障查找时间限定为1h。
如有疑间,请您立即通过售后服务网(ASAP)联系技术支持部,以避免不必要的额外支出和节约成本。
同时注明下列事项:
·车身底盘编号
·加装套件的零件号
·准确的间题说明
·已执行的工作步骤
该安装指南的打印件无需存档,因为其每天都会通过ASAP更新升级!
图标
表示您需要注意的危险提示。
表示您需要注意的特殊提示。
表示警告文本或提示文本结束。
安装提示
铺设电缆和(或)导线时,必须注意不得弯曲或损坏电缆和(或)导线。宝马AG不承担由此产生的费用。
必须利用电缆绑带固定额外铺设的电缆和(或)导线。
所有插图显示的均为左舵(LHD)汽车;比照插图即能完成右舵(RHD)汽车相应的安装上作。
加装带ISSS(综合软件服务站)的“BMW Apps”,在路径“更换装备”上编程/编码。
CIC和高音响主机的区分标志
通过不同的收音机区分支路A6-A8/AB4-AB6的接头。

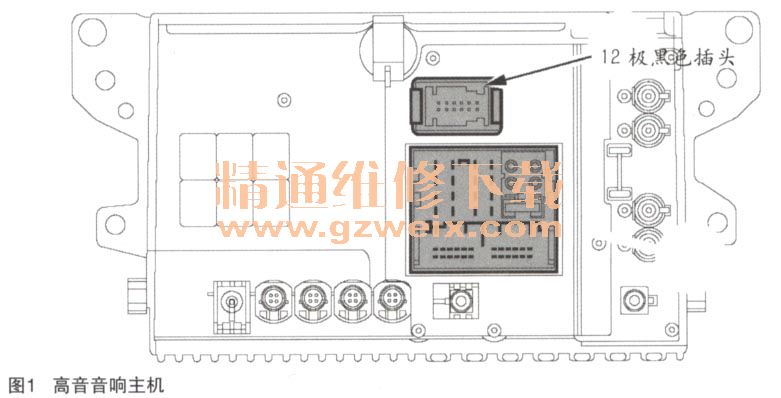

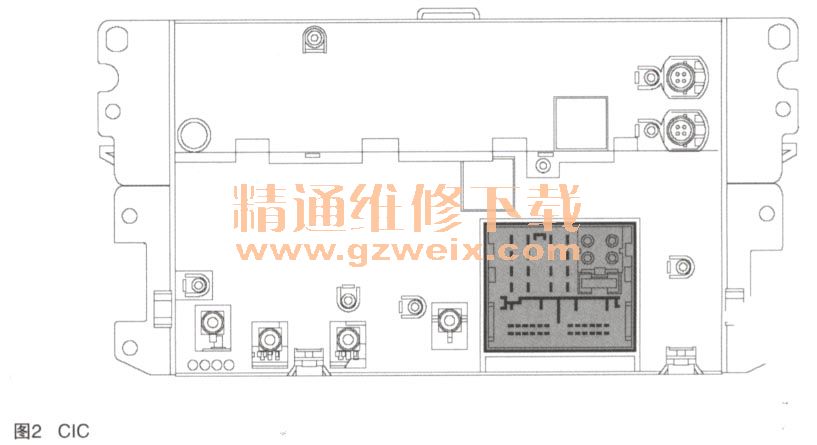

高音音响主机配有一个额外的12极黑色插头(如图1所示),CIC没有这样的设备(如图2所示)。
订购提示信息
控制设备C不是加装套件的组成部分,需要特别订购(零件号和规定参见ETK说明)。
如汽车中已安装了4个视频源,参见下文所列的特殊配置目录中的特殊配置项,则须加装一个视频开关AA,,
如果要安装加装套件,视频开关AA须单独订购(零件号及规定参见ETK说明)。
特殊配置目录
安装时要注意下面所列出的特种设备
SA 601电视接收
SA 696DVD换碟机
SA 6UK夜视摄像机
SA 6NR Apps
所需的特殊工具和专用工具
009317,安装楔形护板

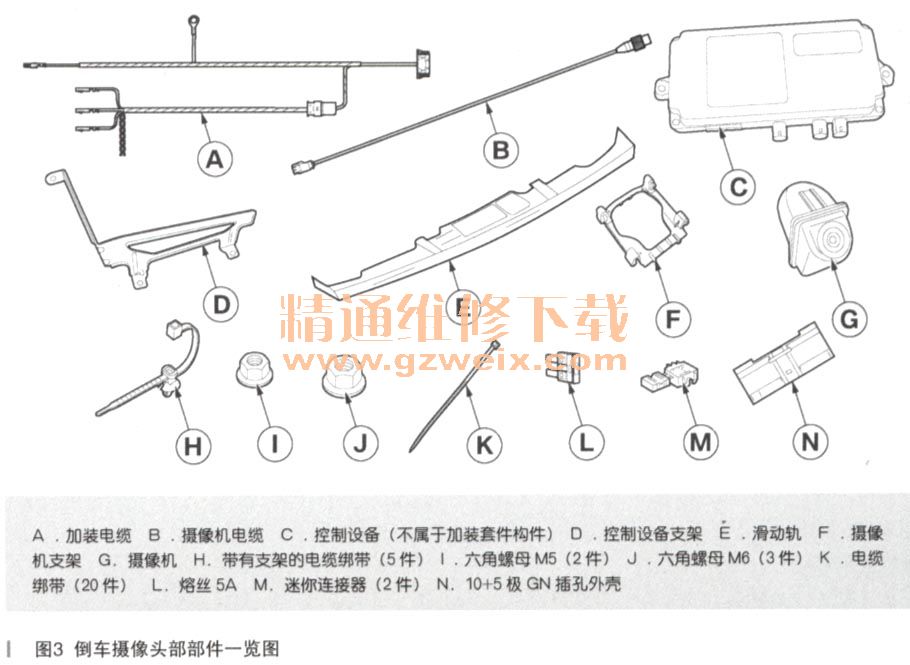

1.倒车摄像头部件一览图(如图3所示)

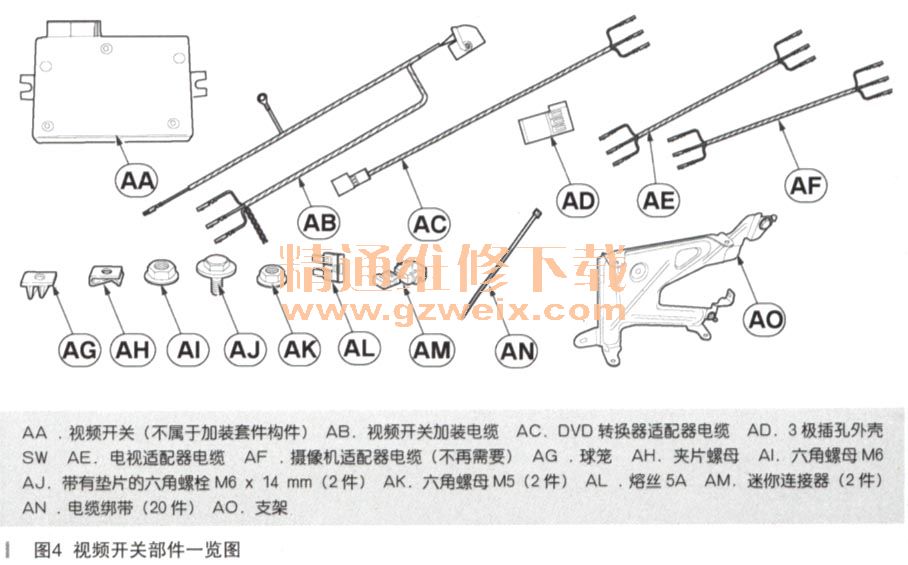

2.视频开关部件一览图(如图4所示,仅适用于带Apps、电视、夜视摄像机和DVD换碟机的车型)

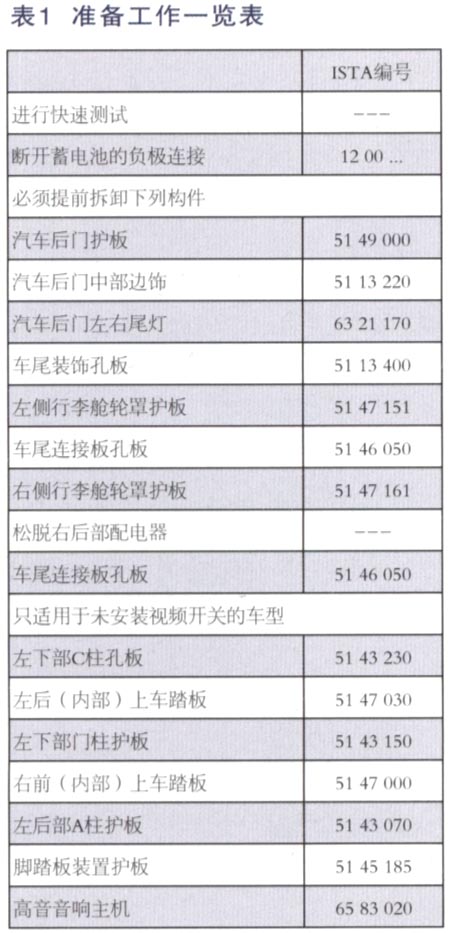

3.准备工作(如表1所示)

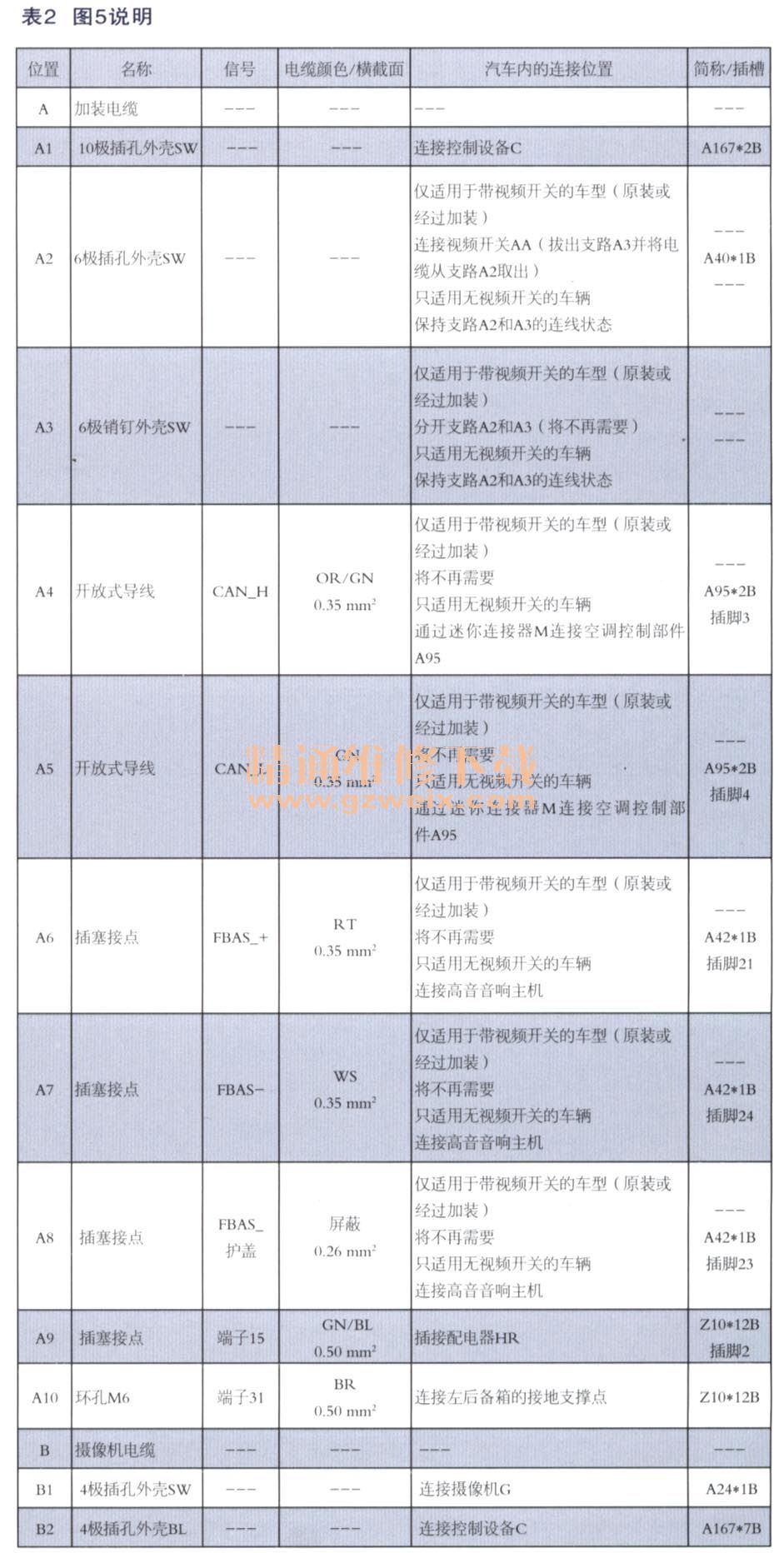

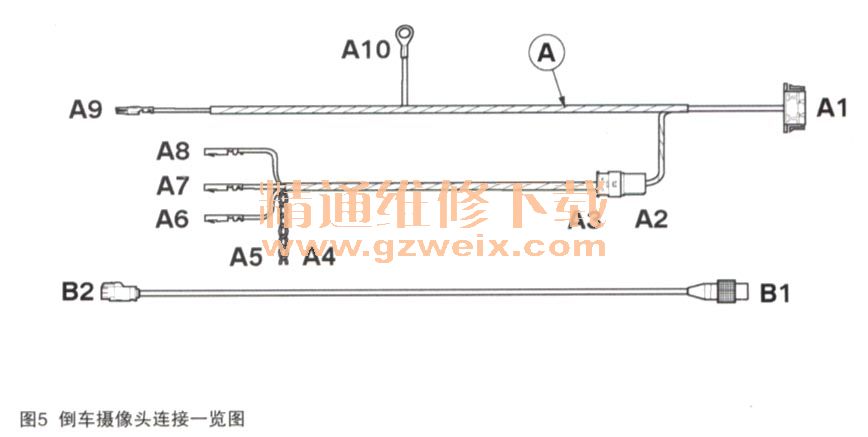

4.倒车摄像头连接一览图(如图5、表2所示)
