用汽车后门中的原装螺母（1）安装滑动轨E。
    将支路B1插接在摄像机G上。
    沿着左侧汽车后门的铰链，将电缆束B铺设在后备箱中，并用电缆绑带K和带有支架H的电缆绑带将其固定。
    将控制设备C安装在控制设备支架D上，并用六角螺母I拧紧。
    注意摄像机电缆B的电缆铺设。打开和关闭汽车后门时，电缆不得弯曲或拉长。
    用支架H将摄像机电缆B和电缆绑带固定在汽车后门的铰链（1）和侧板（2）上。
    11．铺设和连接加装电缆（步骤如图25～图32所示）















    用六角螺母J，将控制器D的支架拧紧在汽车内。

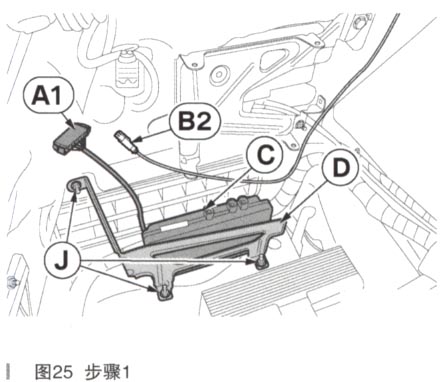

    将支路A1, 10极SW插孔外壳和支路B2, 4极BL插孔外壳，连接控制设备C。

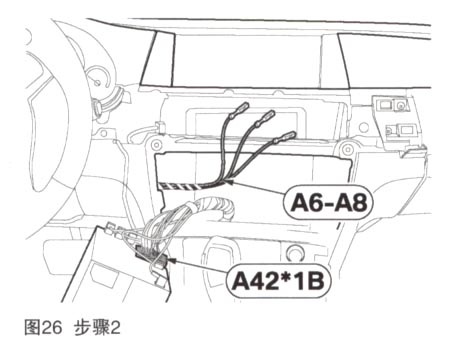

    将支路A4-A8铺设至高音音响主机处，插头A42*1B。
    ·如下将支路A6-A8接入插头A42*1B，40极SW插孔外壳。
    ·支路A6，电缆颜色RT，接入插脚21
    ·支路A7，电缆颜色WS，接入插脚24
    ·支路A8，屏蔽，接入插脚23

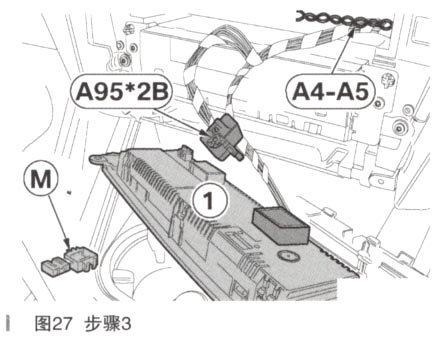

    如下，将支路A4-A5通过迷你连接器M，连接至空调控制部件（1）的插头A95*2B, 18极BL插孔外壳的电缆上：
    ·支路A4，电缆颜色OR/GN,与插脚3的电缆颜色相同
    ·支路A5，电缆颜色GN,脚4的电缆颜色相同
    仅适用于带视频开关的车型（原装或经过加装）。

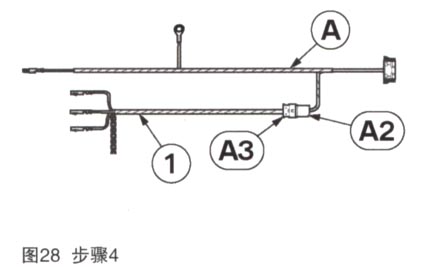

    将支路A2和A3分开。将不再需要电缆（1）。
    将所有电缆从支路A2中拔出。
    将插塞接点从电缆OR/GN（CAN_H）和电缆GN（CAN_L）中分离。

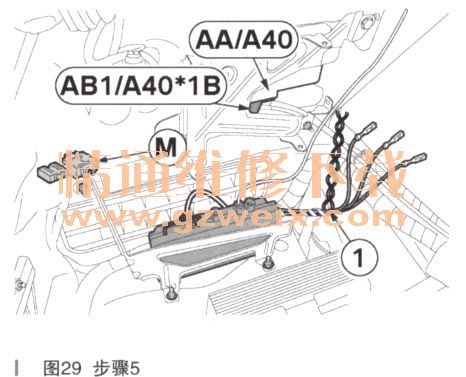

    将电缆（1）铺设至视频开关AA/A40处，如下插入／连接插头AB1/A40* 1B，54极SW插孔外壳：
    ·电缆RT插入插脚1
    ·电缆WS插入插脚19
    ·屏蔽插入插脚37
    ·将橙色／绿色电缆，用迷你连接器M，按照相同颜色连接到插脚18处的电缆上
    ·将绿色电缆，用迷你连接器M,按照相同颜色连接到插脚36处的电缆上
    适用于所有车型。

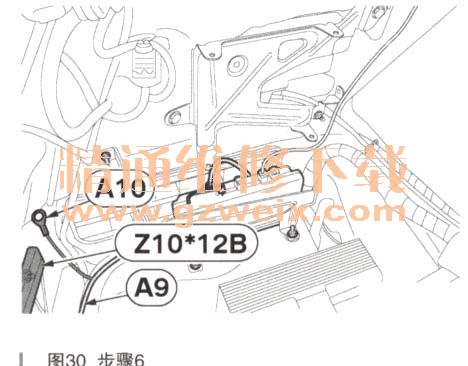

    支路A10，环孔直径6 mm，在接地支撑点Z10*12B处拧紧。
    沿着尾板将支路A9铺设配电器HR处。
    在把插头接入配电器HR （1）的时候熔丝可能脱出。
    注意要把所有熔丝再次安放至正确位置。如果没有插头Z2*B10的话，使用插孔外壳N。

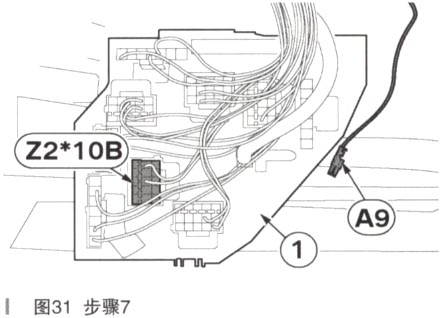

    支路A9，电缆颜色GN/BL，插入插头Z2*10B的插脚2，10＋5极GN插孔外壳。

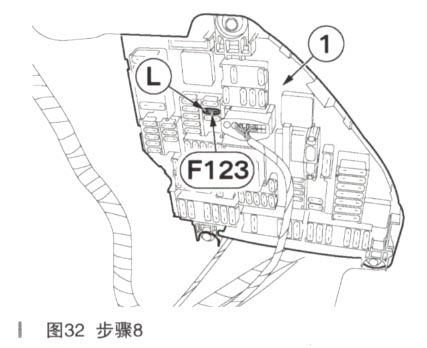

    熔比L安装在配电器HR（1）的插槽F123内。
    12.收尾工作和编码
    加装系统与编码有关。
    ·导线连接汽车蓄电池接线柱
    ·借助ISTA系统进行汽车测试，注意故障存储器的记录，必要时进行操作
    ·切换至汽车编程ISTA/P
    ·加装“倒车摄像头”，通过路径“更换装备”选择并执行制订的方案措施
    ·使用ISTA/P进行操作时请注意ISTA/P应用文献资料中的提示信息
    ·测试倒车摄像头的功能
    ·按照图示即可完成汽车组装

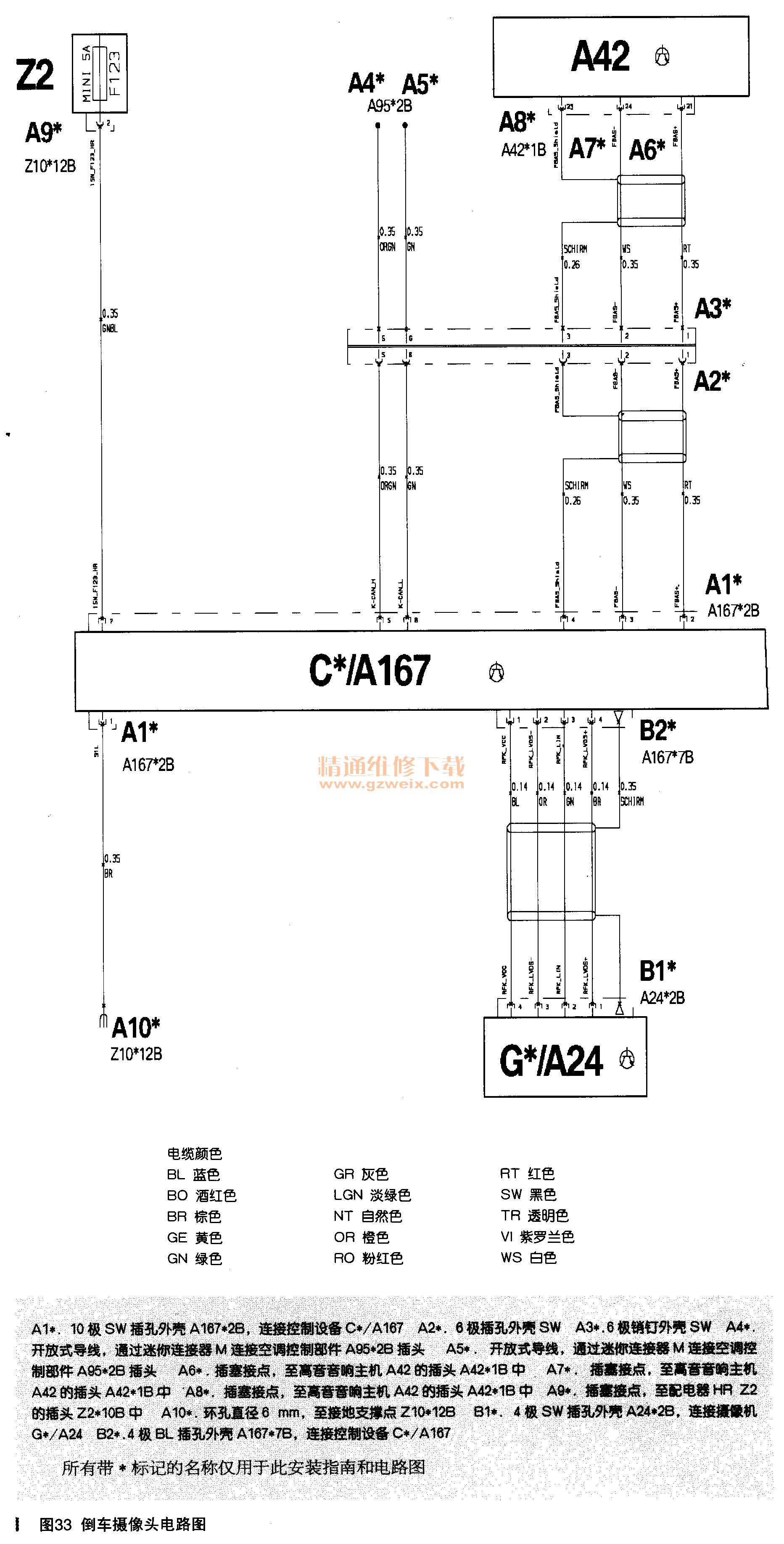

    13．倒车摄像头的电路图（如图33所示）

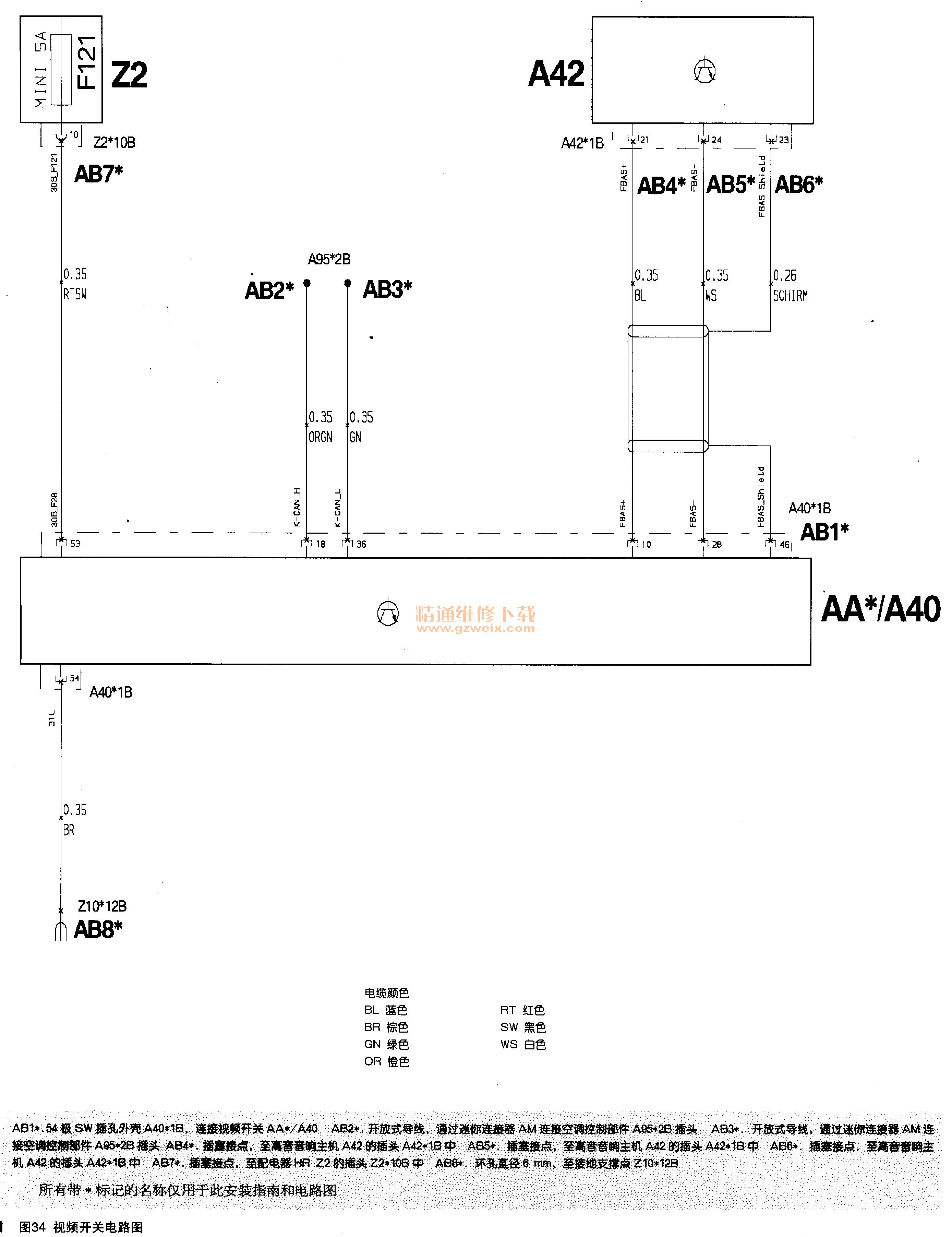

    14．视频开关电路图（如图34所示，仅适用于带Apps、电视、夜视摄像机和DVD换碟机的车型）

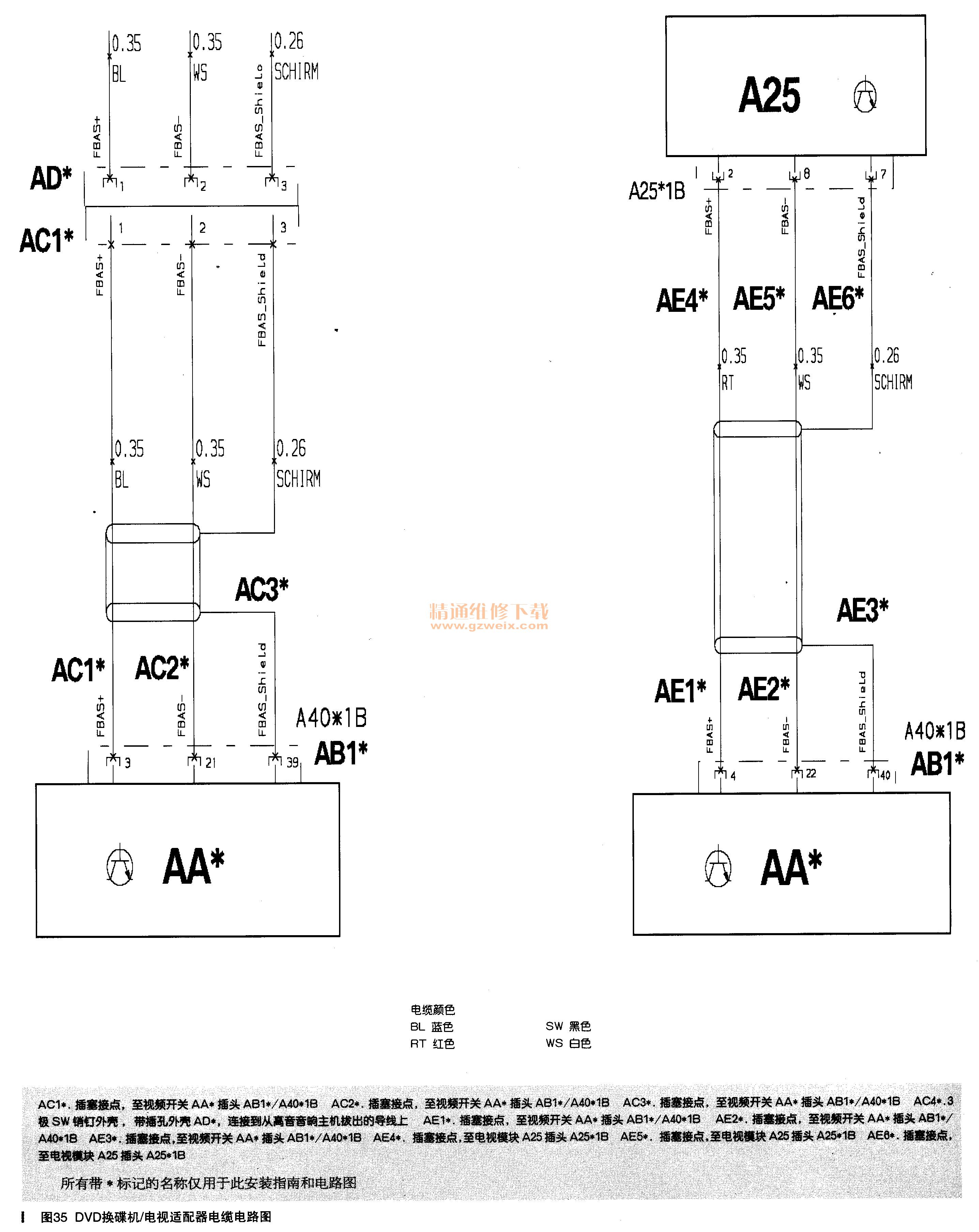

    15. DVD换碟机／电视适配器电缆电路图（如图35所示，只适用于安装视频开关时）
