宝马7系加装倒车摄像头方法
来源:汽车维修技师  作者:佚名  2014-05-29 08:14:33


    只有在所有通向视频开关的电缆都插接完毕后(包括加装电缆“后座娱乐系统”A),才能将支架AO拧紧在车身上。
    将球笼AG和夹片螺母AH置于车内。
    将支路AB1连接至视频开关外。
    用带有垫片AJ的六角螺栓和六角螺母AI,将支架AO拧紧在车内。
    为节省安装时间,须同时铺设电缆和加装电缆A。
    支路AB8,环孔直径6 mm,在接地支撑点Z10*12B处拧紧。
    将支路AB2-AB6铺设至高音音响主机处。
    回在把插头接入配电器HR(1)的时候熔丝可能脱出。
    注意要把所有熔丝再次安放至正确位置。如果没有插头Z2*B10的话,使用插孔外壳N。
    将支路AB7铺设在配电器HR (1)上。
    支路AB7,电缆颜色RT/SW,插入插头Z2*10B的插脚10, 10+5极插孔外壳插接GN。
    插头Z2*10B插在配电器HR (1)处。
    熔丝AL安装在配电器HR (1)的插槽F121内。
    如果插脚21/23/24已经被占用,则断开现有电缆,使其绝缘并绑回。
    将支路AB4-AB6铺设至高音音响主机的插头A42* 1B处。
    如下将支路AB4-AB6接入插头A42* 1B,40极插孔外壳:插接SW。
    ·支路AB4,电缆颜色BL,接入插脚21
    ·支路AB5,电缆颜色WS,接入插脚24
    ·支路AB6,屏蔽,接入插脚23
    ·如下,将支路AB2-AB3通过迷你连接器M连接至插头A95*2B的相同颜色电缆上
    如下,将支路AB2-AB3通过迷你连接器AM,连接至空调控制部件(1)的插头A95*2B, 18极BL插孔外壳的电缆上:
    ·支路AB2,电缆颜色OR/GN,与插脚3的电缆颜色相同
    ·支路AB3,电缆颜色GN,与插脚4的电缆颜色相同
    只适用于配备DVD换碟机的车辆。
    将下列电缆((1)从插头A42* 1B中拉出并接入插孔外壳AD里:
    ·将电缆BL从插脚7中拔出再接入插脚1
    ·电缆WS从插脚2中拔出再接入插脚2
    ·将屏蔽从插脚1中拔出再接入插脚3中
    将支路AC4插接在插孔外壳AD上。
    奖DVD换碟机ACA适配器电缆铺设在视频开关里。
    支路AC1-AC3如下接入支路AB1:
    ·支路AC1,电缆颜色BL,接入插脚3
    ·支路AC2,电缆颜色WS,接入插脚21
    ·支路AC3,屏蔽,接入插脚39
    将支路AB1连接至视频开关处。
    仅限配备电视模块的车辆。
    如下将支路AE 1-AE3接入插头AB1:
    ·支路AE 1,电缆颜色RT,接入插脚4
    ·支路AE2,电缆颜色WS,接入插脚22
    ·支路AE3,屏蔽,接入插脚40
    将支路AB1连接至视频开关处。
    将下列电缆从12+2极SW插孔外壳的插头A25*1B中拔出,进行绝缘并绑回:
    ·电缆BL,从插脚2中拔出
    ·电缆WS,从插脚8中拔出
    ·屏蔽从插脚7中拔出
    将支路AE4-AE6如下接入支路A25*1B
    ·支路AE4,电缆颜色RT,接入插脚踏2
    ·支路AE5,电缆颜色WS,接入插脚8
    ·支路AE6,屏蔽,接入插脚7
    将插头A25*1B插接至电视模块A25处。

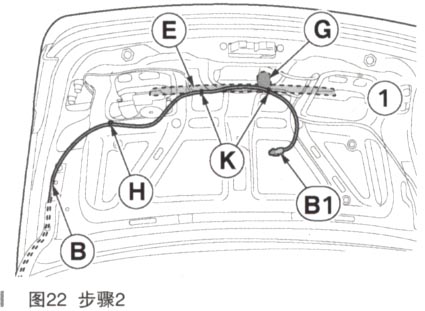

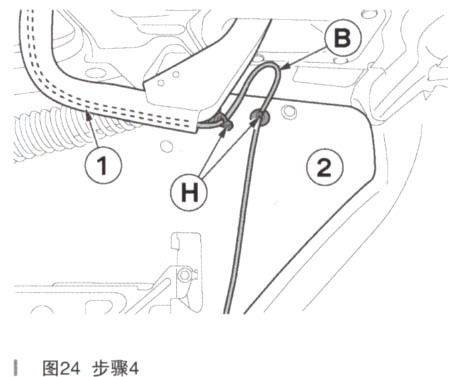

    10.安装倒车摄像头(步骤如图21~图24所示).

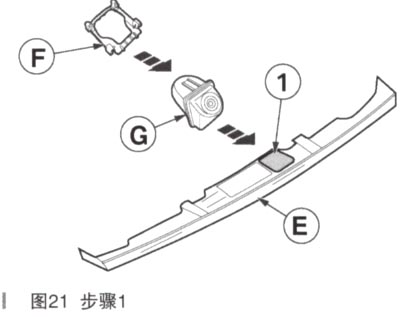

    将摄像机G放入滑动轨E的凹槽(1)中,用摄像机支架F将其固定。
