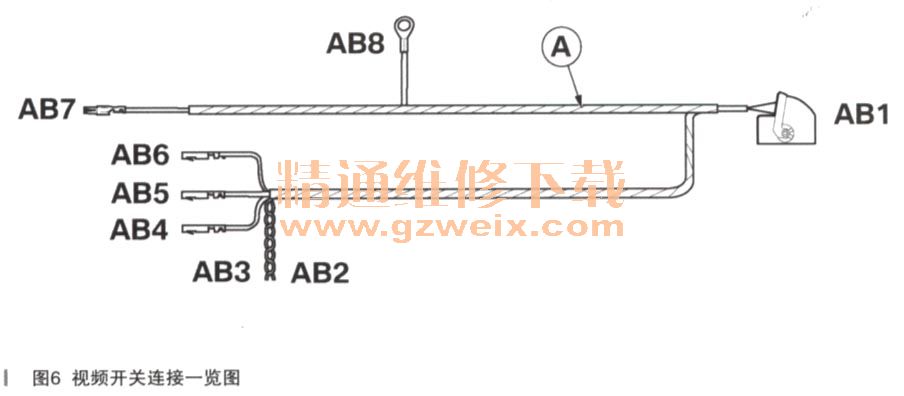

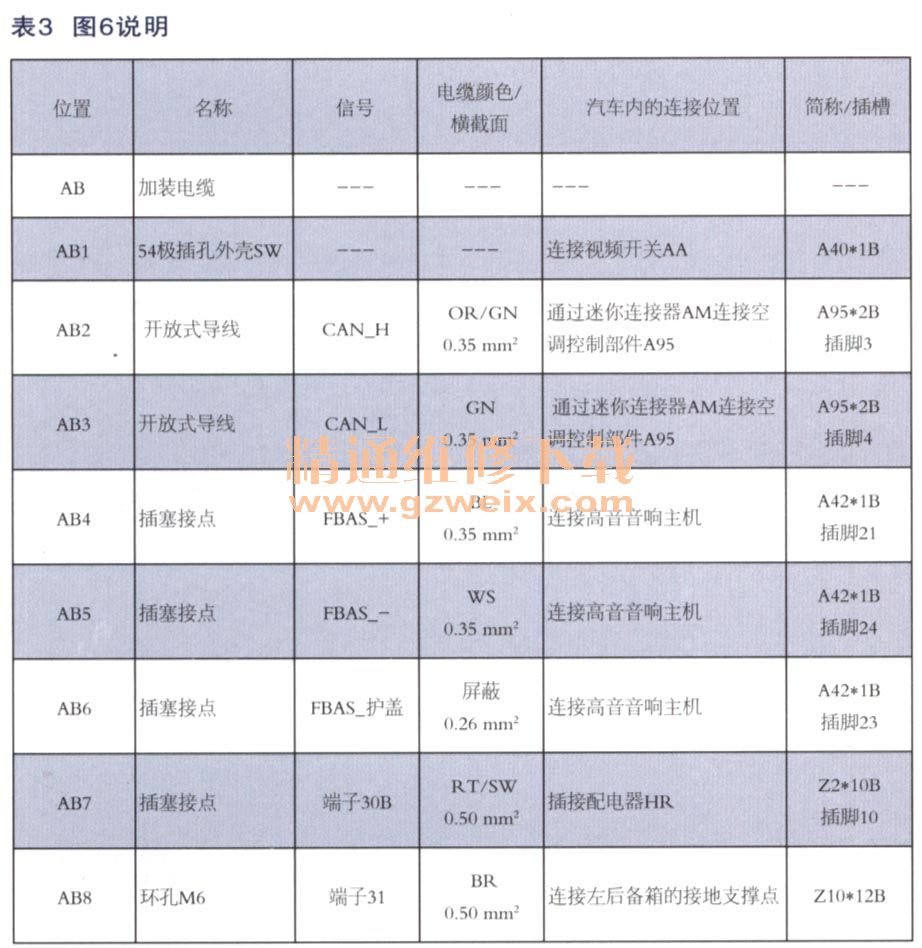

5．视频开关连接一览图（如图6、表3所示，仅适用于带Apps、电视、夜视摄像机和DVD换碟机的车型）

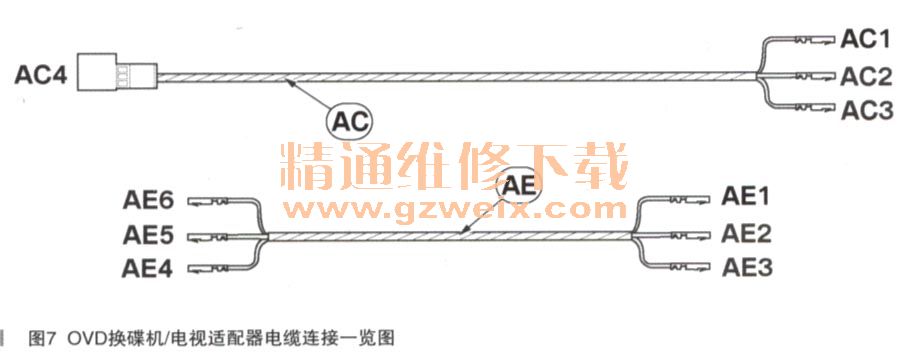

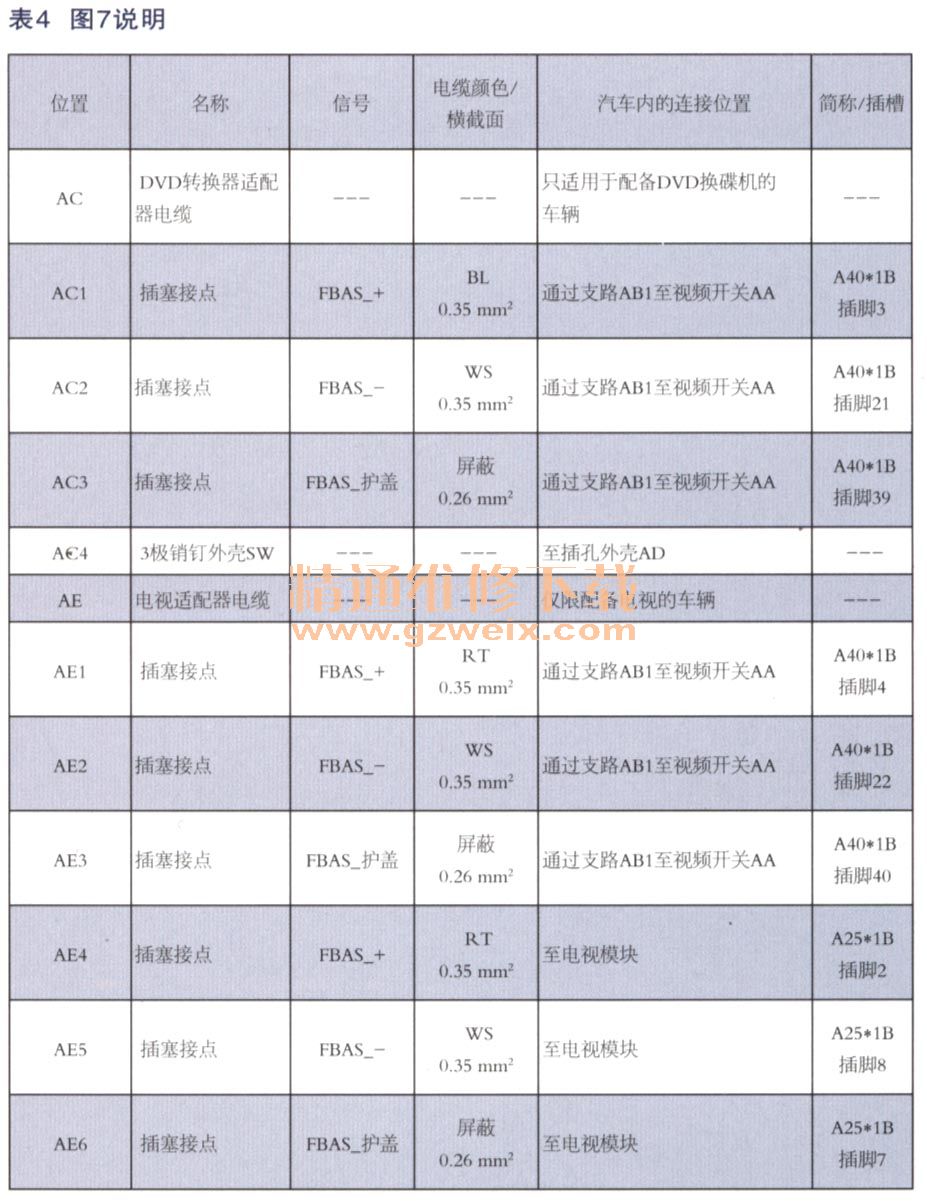

    6. DVD换碟机／电视适配器电缆连接一览图（如图7、表4所示，只适用于安装视频开关时）

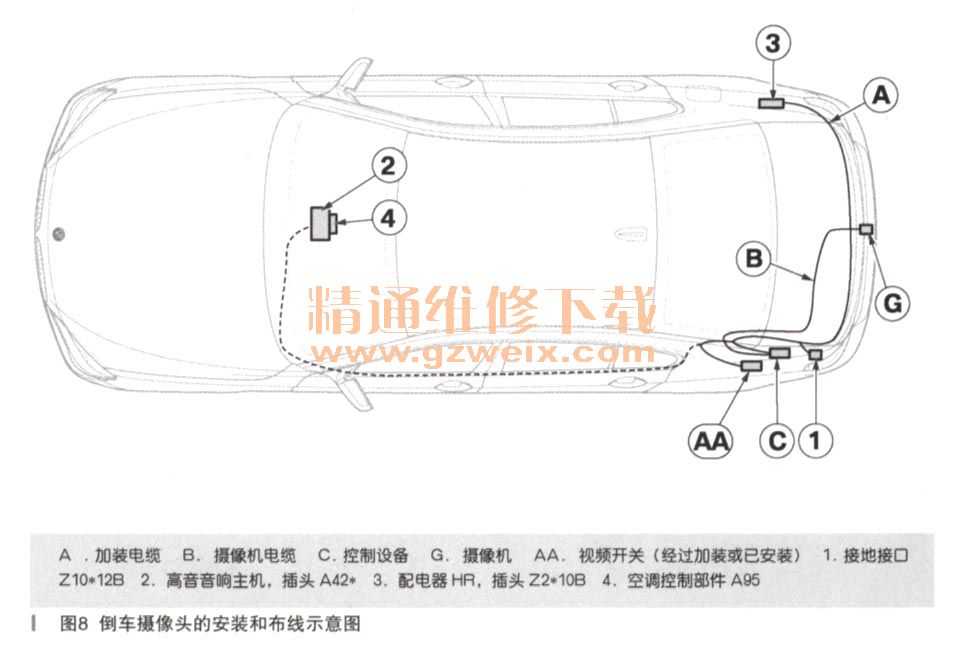

    7．倒车摄像头的安装和布线示意图（如图8所示）

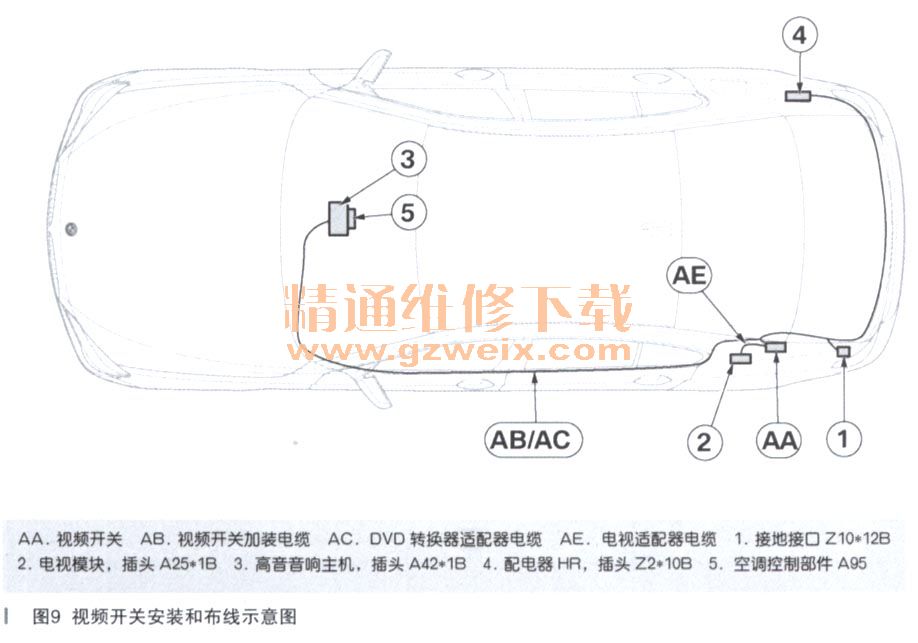

    8．视频开关安装和布线示意图（如图9所示，仅适用于带Apps、电视、夜视摄像机和DVD换碟机的车型）

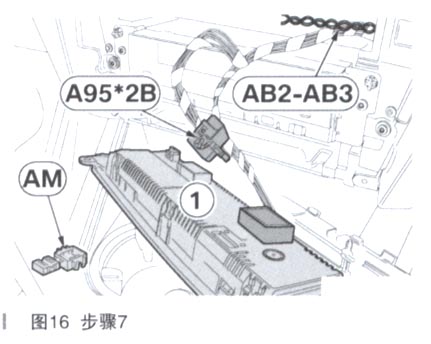

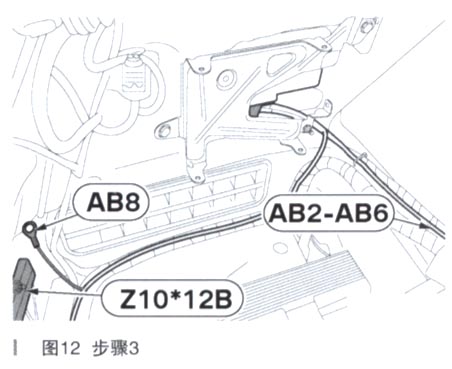

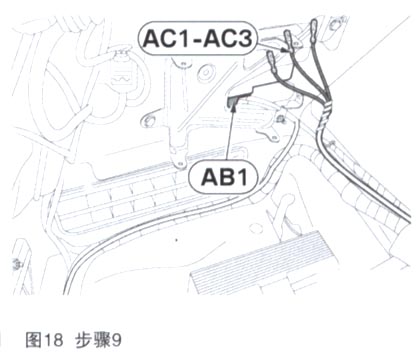

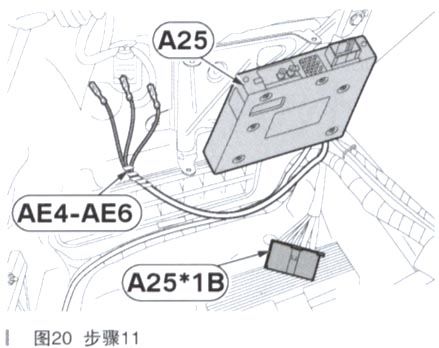

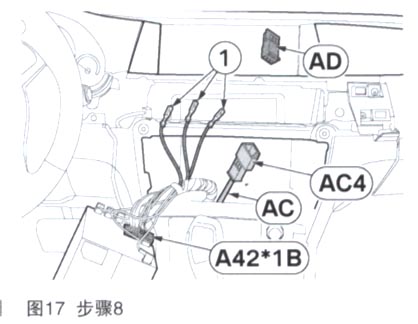

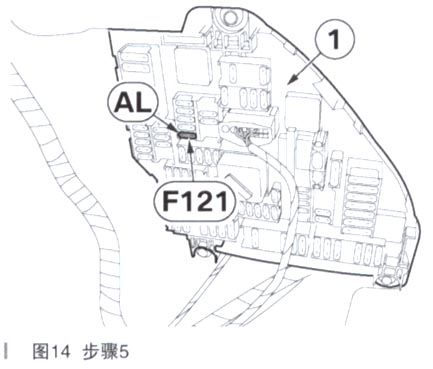

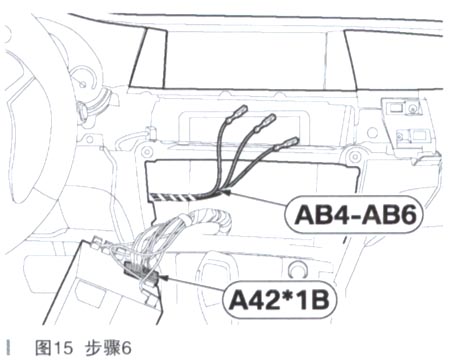

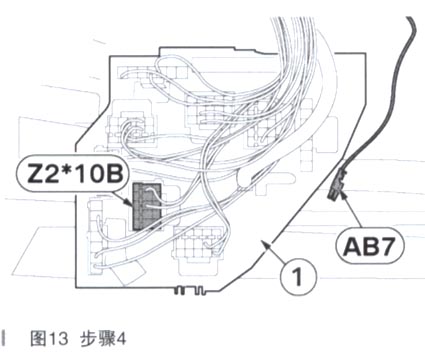

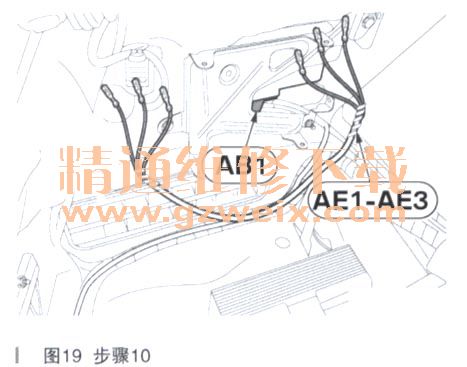

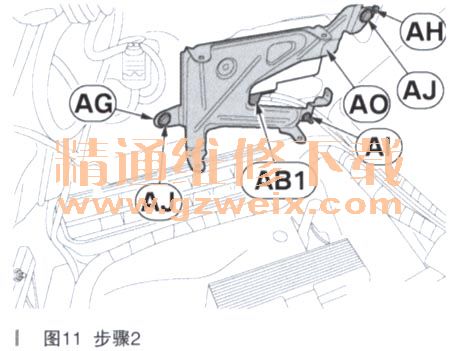

    9．连接和安装视频开关（步骤如图10～图20所示，仅适用于带Apps、电视、夜视摄像机和DVD换碟机的车型）





















    将视频开关AA安装在支架AO上，并用六角螺母AK拧紧。
