3JOBD2诊断仪
    可以将iOBD2诊断仪（深圳朗仁科技公司生产）安装到汽车的诊断座上，然后利用蓝牙（或WIFI）与自己的手机或平板电脑连接（图6）。该诊断仪兼容iphone版软件，适合！phone， ipad操作系统在4.3版本以上的手持设备，支持OBD／EOBD协议。记录数据可通过手机客户端软件读取，主要功能有：在车辆行驶状态下实时采集汽车数据，例如发动机的转速、点火时间、燃油修正、即时油耗、冷却液温度等，并以表格或图片的形式显示出来。

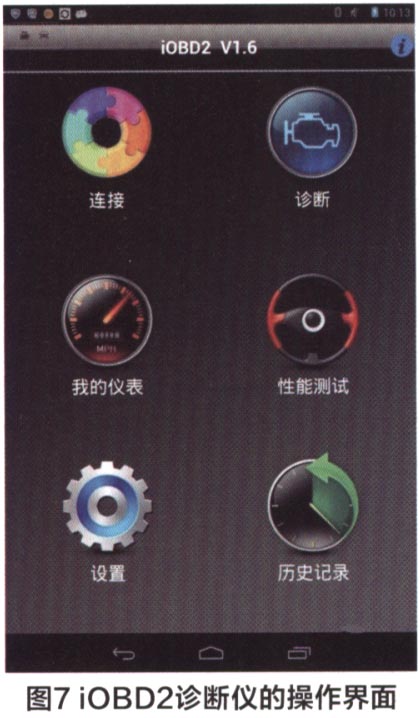

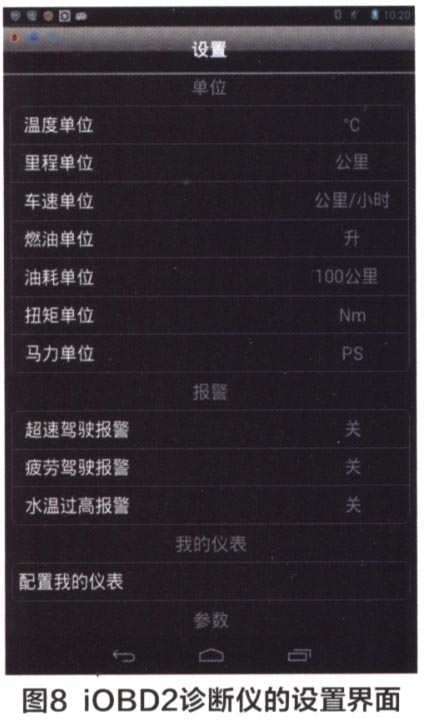

    iOBD2诊断仪的操作界面见图7。其中，可以根据驾驶人的需要对“我的仪表”进行设置，包括对温度、里程、车速、燃油、油耗、扭矩和功率的单位进行切换；对超速驾驶、疲劳驾驶和冷却液温度报警进行设置；对整车重量、油耗系数和车速系数等参数进行设置（图8）。



    4. RDS故障诊断系统
    上汽通用五菱RIDS故障诊断系统的界面包括3项内容：维修诊断、维修刷新、系统设置。其中“维修诊断”具有以下功能：清除故障码、查看数据流、测试执行器动作以及读取模块信息（VIN码、软件版本号、总成号、硬件号等）。“系统设置”包括语言设置、激活认证、在线更新3个功能选项，维修技师可按需从中选择。

    四、设置汽车功能的注意事项
    1．设置应当在接通点火开关但是不启动发动机的情况下进行。正在进行设置的过程中，不能断开故障诊断仪的连接或者关闭点火开关。
    2．设置各步骤之间需要停留一定的时间，不可操之过急。其原因是电子控制系统的设置说到底是一种串行数据交换，即在多路传输通信系统各ECU之间进行数据通信，而这种按照严格的协议和规则要求、在数据总线上进行的数据交换需要一定的时间，每传递一组数据大约耗时9ms。所以，我们才会看到维修资料中规定“x秒后进行下一步”的文字说明。
    3．有时连接电脑故障诊断仪后，找不到设置功能菜单。此时应检查相关电控系统是否有故障码存储，如果存在故障，必须先进行维修并消除故障码，否则设置无法进行。
