(3)油路排查的基本思路
各个油路是相互联系的,有些油路是从另一些油路中分支出来的,对于具体的换挡故障,我们要遵循从执行元件到分支油路再到主油路的次序逆向来检查。比如,如果是挡位缺失或者换挡故障码,我们要检查它的动力传动图,然后根据油路图从离合器油路开始逆向检查到相关的控制阀,这就好像根据一张地图倒着找回故障的起点。如果故障现象是换挡打滑,延迟,或者其他换挡品质的问题,就需要检查所有的调压油路和增压油路。如果是下CC锁止故障码或者打滑问题,就从液力变矩器开始倒着查回到主调压阀,其间任何一个中间环节都会导致锁止故障。这里举2个例子。

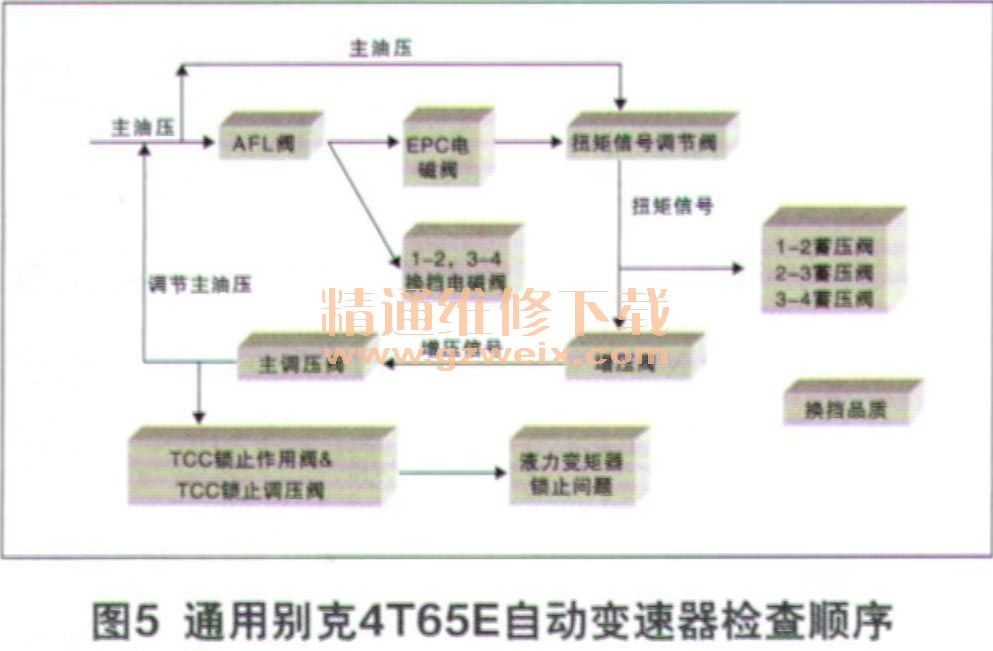

通用别克4T65E自动变速器,如果是换挡品质问题,就根据图5中所示,从蓄压器到蓄压器阀,再到扭矩信号阀、EPC电磁阀、AFL阀、主调压阀和
增压阀。如果是锁止故障,则从液力变矩器检查到阀体中的锁止控制阀和锁止调压阀,再到AFL阀、EPC电磁阀、扭矩信号阀、
增压阀和主调压阀。
另一个例子是丰田U250E自动变速器中的常见故障是离合器容易烧毁。这时需要从传动图上分析在各挡位上C0、C1、B1、B2以及B3离合器的工作状态,检查是否有某个离合器在该工作的时候离合器供油不足,或者在不该工作的时候油路内有油压存在。这样从离合器检查到离合器的控制油路。

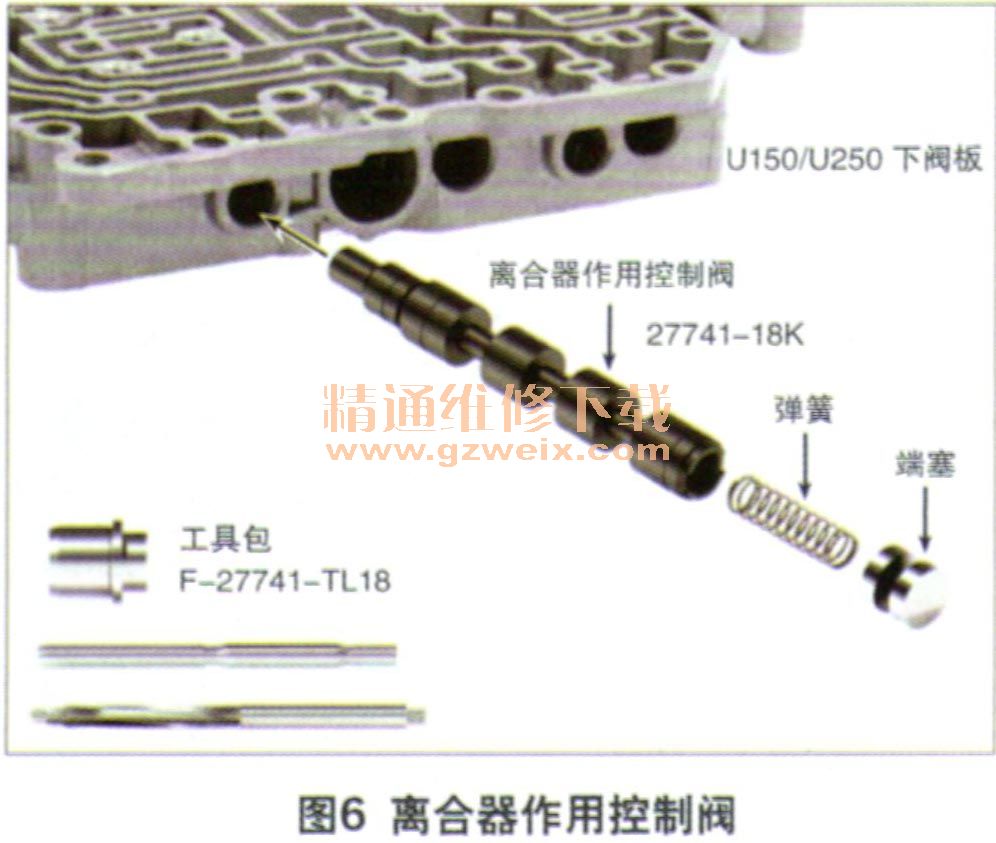

比如C0和C1是经常烧毁的离合器,它的故障根源之一是阀体中的离合器作用控制阀(图6)。这个离合器控制阀由于其长度较长,容易在热车时卡滞。这个阀的作用是控制通往前进挡离合器(C1)、直接挡离合器(C0)和2挡制动器(B1)油路的开关阀。当该阀卡住时,这些离合器/制动器的供油就不正常,导致在换挡过程中,有时2个离合器没有一个处于作用状态,发动机在空挡上转动,驾驶者在换挡时会感觉打滑和脱挡,或者有时2个离合器同时处于作用状态,这时变速器同时处在2个挡位上,这就是所谓“打结状态”(bind-up),换挡时会明显感到不顺畅。此外,离合器作用控制阀在卡滞时会降低通向C0、C1和B1离合器的自动变速器油(
ATF)流量,有时甚至没有流量通向这些执行元件,因此才会反复导致C0、C1或B1离合器烧毁。
综上所述,在阀体彻底分解前就需要对它进行必要的测试。油路测试有很多种方法,在阀体分解前可以使用简单的湿气测试法、真空测试法、气压测试法、光照法以及滑阀摆动法等等,各种方法各有利弊,但都需要在阀体分解前进行有效的清洗,然后彻底吹干,然后再进行各种测试,不清洗并吹干阀体会直接影响到测试的效果。
