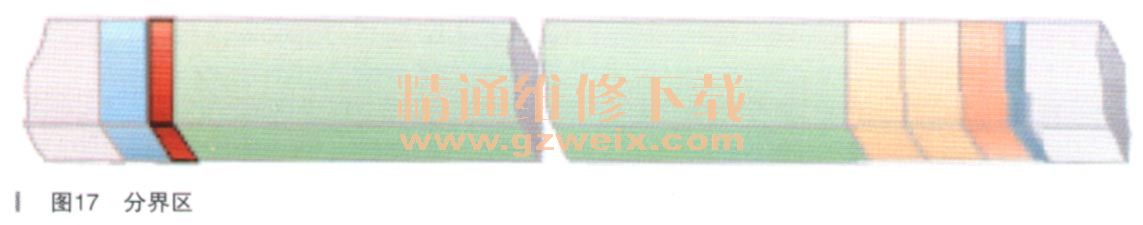

分界区用于区分起始区和紧跟着的数据区，如图17所示。

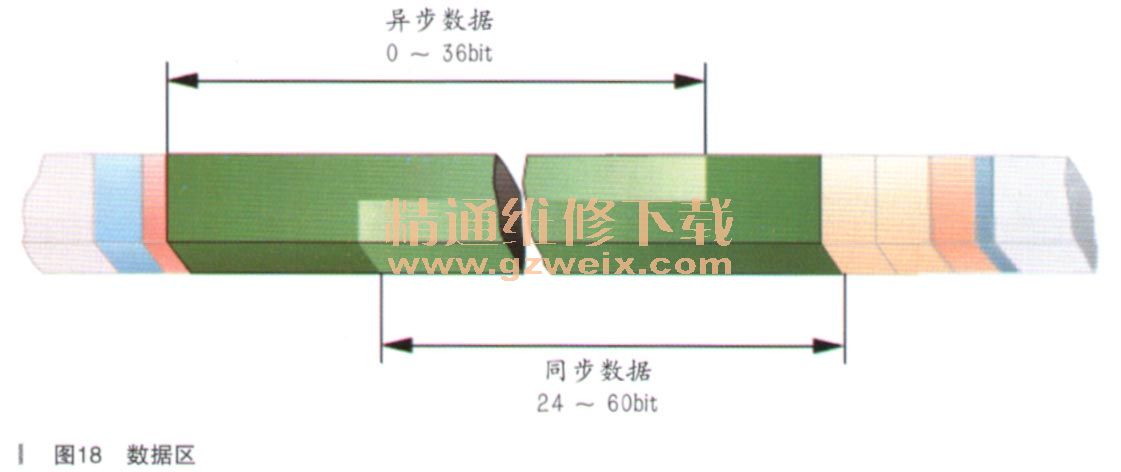

    MOST总线在数据区最多可将60个字节的有效数据发送到控制单元，如图18所示。数据分为两种类型：声音和视频作为同步数据和图片用于计算的信息及文字作为异步数据。数据区的分配是可变的，数据区的同步数据在24～60个字节之间，同步数据的传递具有优先权。异步数据根据发射器／接收器的地址（标识符）和可用异步总容量，以4个字节为一个数据包被记录并发送到接收器上。

    两个校验字节传递以下信息：发射器／接收器地址（标识符）和接收器的控制指令。

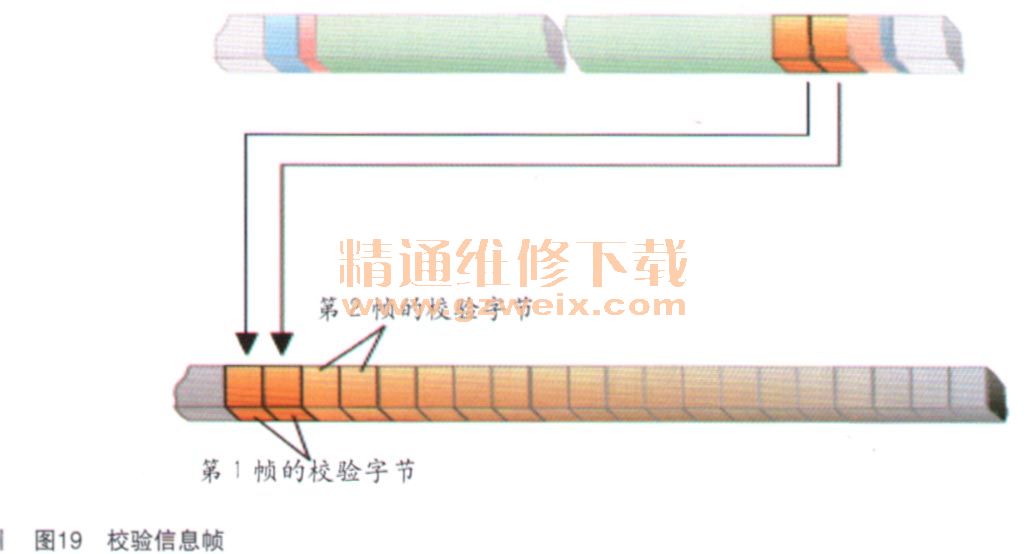

    一个信息组中的校验字节在控制单元内汇成一个校验信息帧。一个信息组中有16个信息帧。校验信息帧内包含有控制和诊断数据，这些数据由发射器传送到接收器，称之为根据地址进行的数据传递，如图19所示。

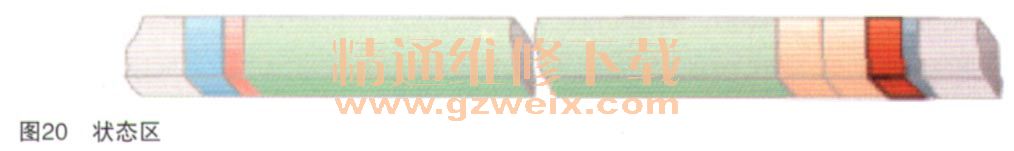

    信息帧的状态区包含用于给接收器发送信息帧的信息，如图20所示。

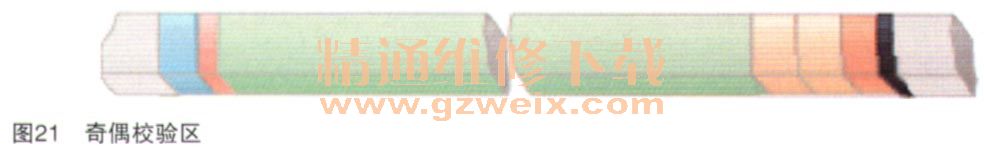

    奇偶校验区用于最后检查数据的完整性，该区的内容将决定是否需要重复一次发送过程，如图21所示。

      （10）系统管理器
    系统管理器与诊断管理器一同负责MOST总线内的系统管理。在MMI 3G＋之前车型网关J533起诊断管理器的作用，前部信息系统控制单元J523 （J794）执行系统管理器功能。从2013款奥迪A3开始装配MIB的信息娱乐系统，诊断和管理的主控单元都是信息显示控制单动794. MIB配备的MOST系统传输速率是1500MB/s。这是第一次在车上同时安装信息娱乐CAN和MOST。
      （11） MOST系统诊断
    除系统管理器外，MOST总线还有一个诊断管理器。该管理器执行环形中断诊断，并会将MOST总线上的控制单元诊断数据传给诊断控制单元。MIB以前的信息娱乐系统装配MOST系统的诊断控制单元都是网关J533。因为MOST总线是环路系统，如果数据传递在MOST上的莫一位置处中则称为断环。
    环路中断的影响----音频和视频播放中止、通过多媒体操作和控制单元E380无法进行调整和控制、诊断管理器的故障存储器中存有故障“光纤数据总线断路”，并且所有MOST用户都无法用自诊断进行诊断，只能通过诊断控制单元进行环路诊断。

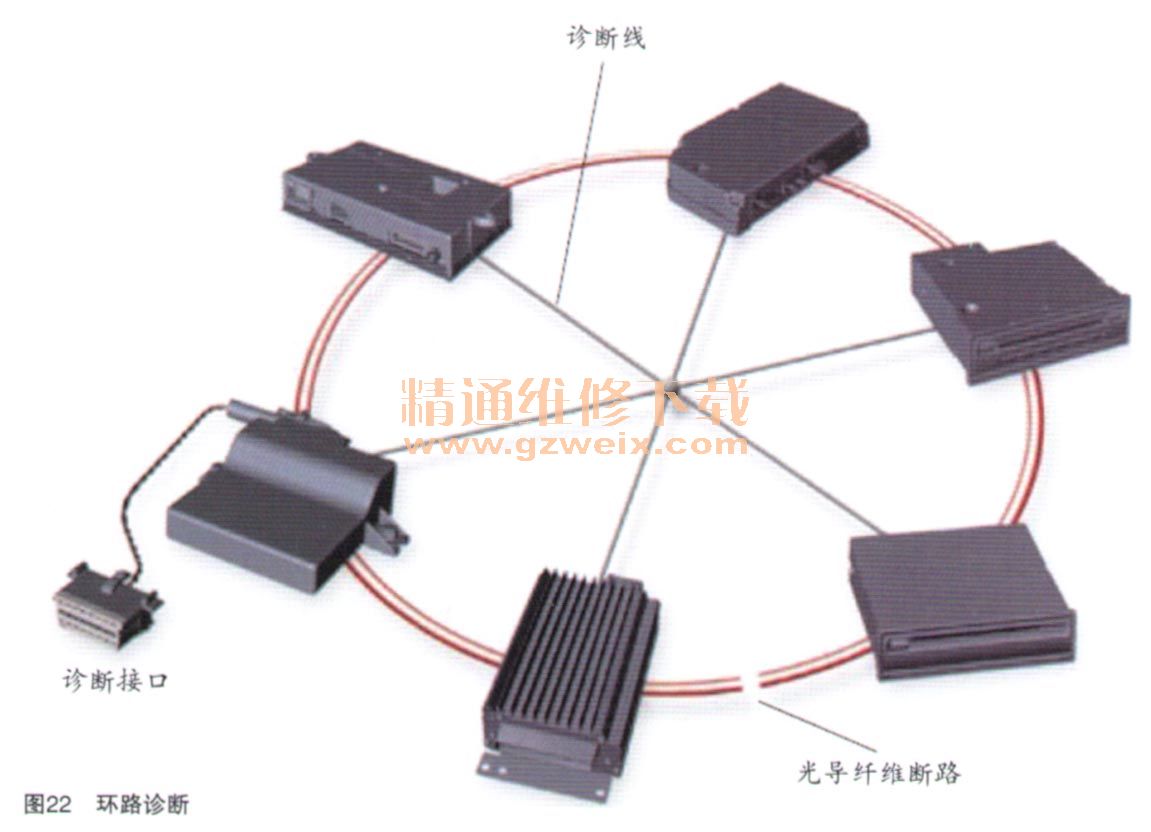

    环路诊断—环形中断诊断开始后，诊断管理器通过诊断线向各控制单元发送一个脉冲；这个脉冲使得所有控制单元用光导发射器（FOT）内的发射单元发出光信号；在此过程中，所有控制单元检查自身的供电及其内部的电控功能和从环形总线上的前一个控制单元接收光信号；MOST总线上的控制单元在一定时问内会应答，这个时间的长短由控制单元软件来确定；环形中断诊断开始后到控制单元作出应答有一段时间间隔，诊断管理器根据这段时间的长短就可判断出哪一个控制单元已经作出了应答。应答的内容包括：①控制单元电气方面正常，也就是说，本控制单元的电控功能正常，如供电情况；②控制单元光学方面正常，也就是说，本控制单元的光电二极管接收到环形总线上位于其前面的控制单元发出的光信号。诊断管理器通过这些信息就可识别系统是否有电气故障（供电故障）或是哪两个控制单元之间的光导数据传递中断了，如图22所示。


    信号衰减增大的环形中断诊断
  （3db环路诊断）—通过降低光功率来进行环形中断诊断，用于识别增大的信号衰减。通过降低光功率来进行环形中断诊断，与正常环路诊断流程完全一致；不同之处是即控制单元接通光导发射器（FOT）内的发光二极管时有3dB的衰减，也就是说光功率降低了一半。如果光导纤维（LWL）信号衰减增大，那么到达接收器的光信号就会非常弱，接收器会报告“光学故障”；于是诊断管理器就可识别出故障点，并且在用诊断仪查寻故障时会给出相应的帮助信息。
