三、信息娱乐系统视频传输
    在MIB信息娱乐系统之前，MOST系统无法传递视频信息。各控制单元的视频信息通过LVDS或是FBAS专线传给信息娱乐系统管理器J794（或是J523），J794通过E380操作选相应的视频信息通过 FBAS线传给显示屏J685。在维修过程中如果仅是没有图像或是视频显示，而MMI其他操作菜单和声单都正常；说明故障可能是视频传输故障或是视频信号发出控制单元故障，如倒车影像控制单元J772或是电视R78以及DVD换碟机R161故障。视频传输也不是所有信号都直接到主控单元J794，如C7车型电视的视频信息是先送给DVI〕换碟机R161，然后才能到J794；如果R161至J794视频信息传输异常则电视也无法观看。

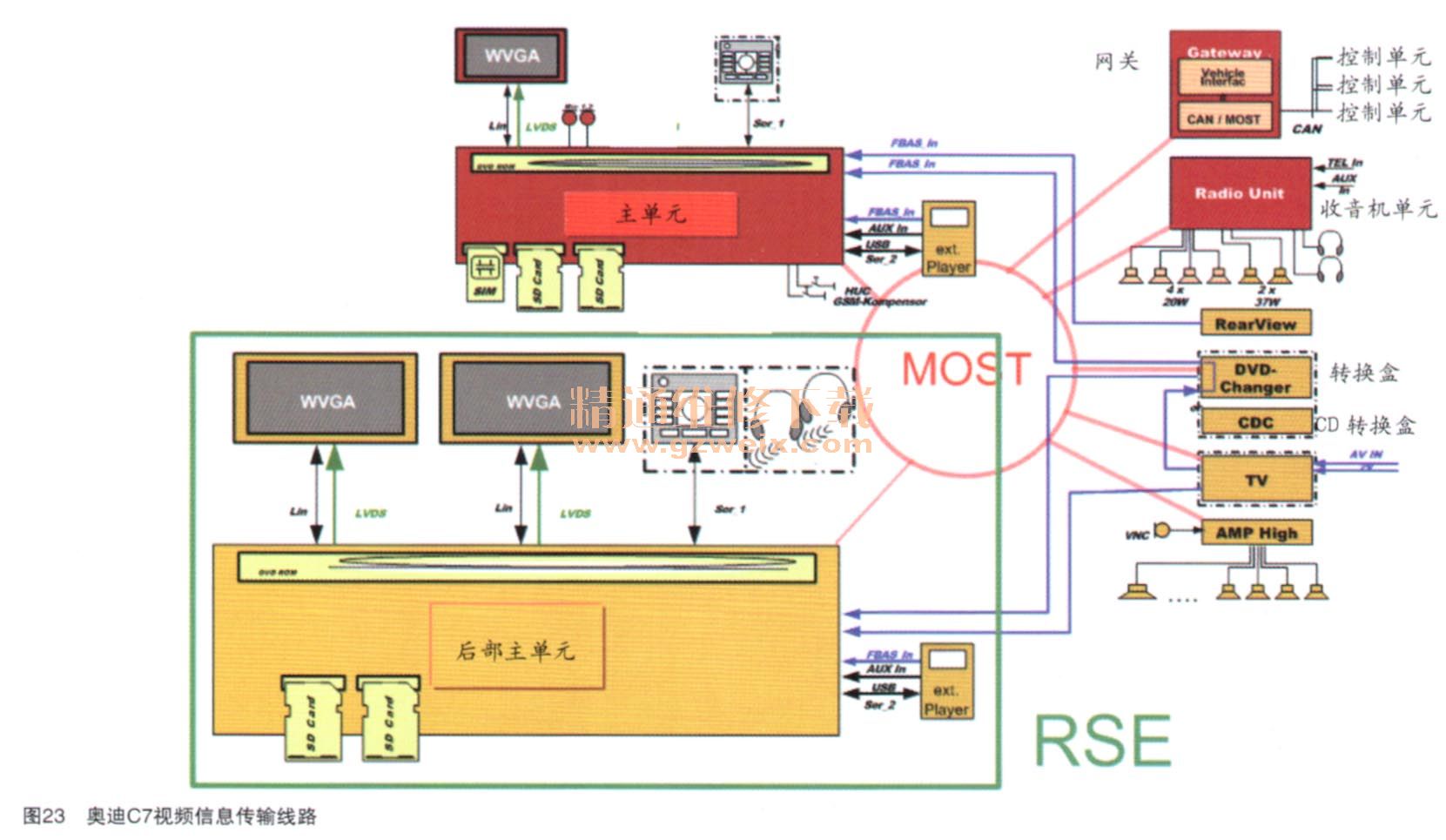

    奥迪C7视频信息传输线路如图23所示。

    实际信息娱乐系统中，如果MMI显示屏菜单和声音正常；但没有视频显示，则可能是视频传输线路故障或是视频信息发出的相关控制单元存在故障。当然如果视频信号源，如DVD碟片或是电视信号不良（电视天线失效或是受环境影响接收效果变差），也能导致视频不能正常在MMI显示屏显示。在诊断中要结合故障发生的环境、工况，充分利用诊断设备进行分析判断。从2013款奥迪A3开始装配MIB的MOST 150光纤系统是可以进行视频信息传输的，所以也就取消了部分视频传输线；但幻794到J685显示屏仍采用FBAS线进行传输。

    四、信息娱乐系统的天线
    为了保证信息娱乐系统的相关系统正常工作，还装备了很多天线，如收音机天线、导航天线、电视天线、电话天线和中央门锁控制天线等。

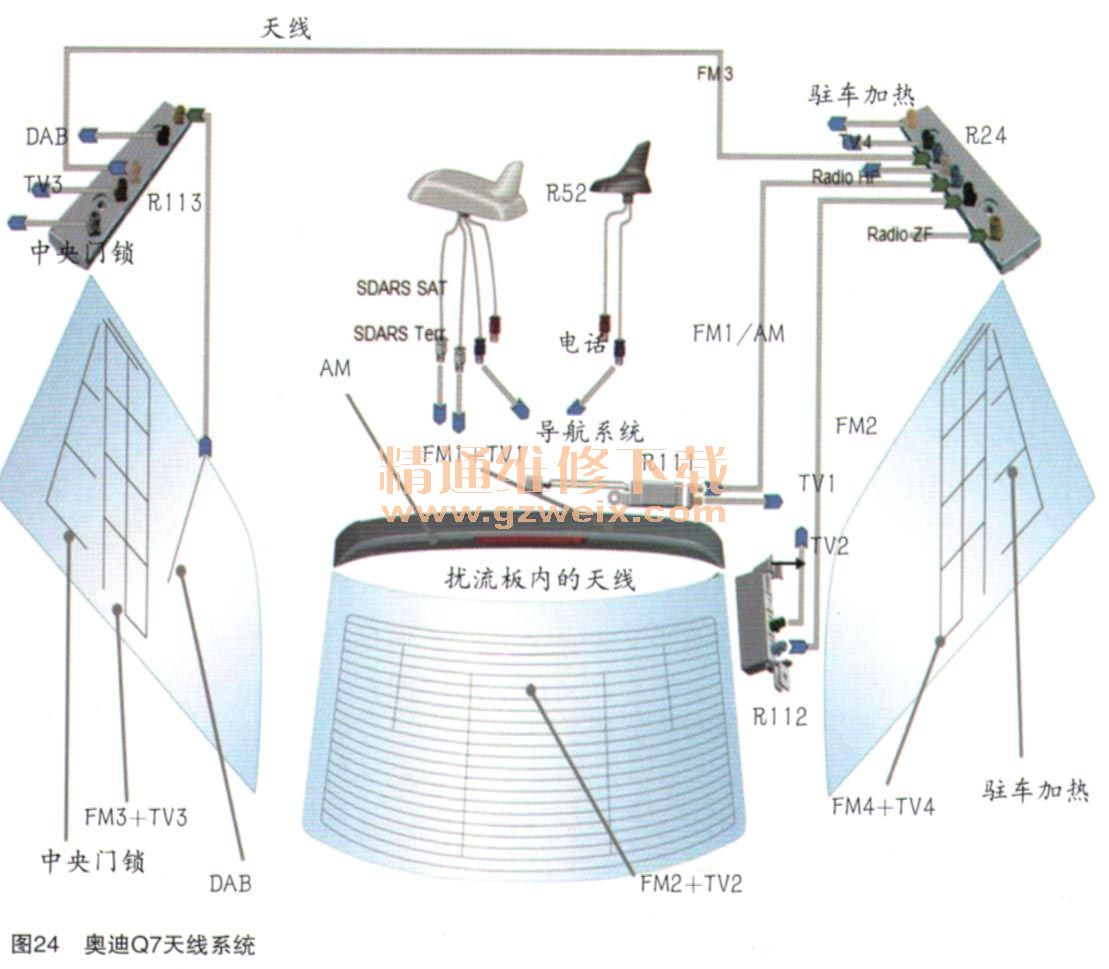

    奥迪Q7天线系统如图24所示。

    根据信息娱乐系统的配置和生产年代，天线系统分为天线分集系统和带有相位调节的天线系统。
    天线分集系统如图25所示。

    分频盒选择最佳的天线信号，并把它切换到高频电缆送给收音机。根据不同的接收质量，可交替或单独使用这些天线信号，也可同时使用。这意味着，其中一个内部调谐器负责当前电台的接收工作，而另一个调谐器接收相关的RDS数据，并同时在后台寻找质量更佳的无线电广播电台。如果成功搜索到，则两个接收调谐器互换角色。这种处理方式称为切换分频。

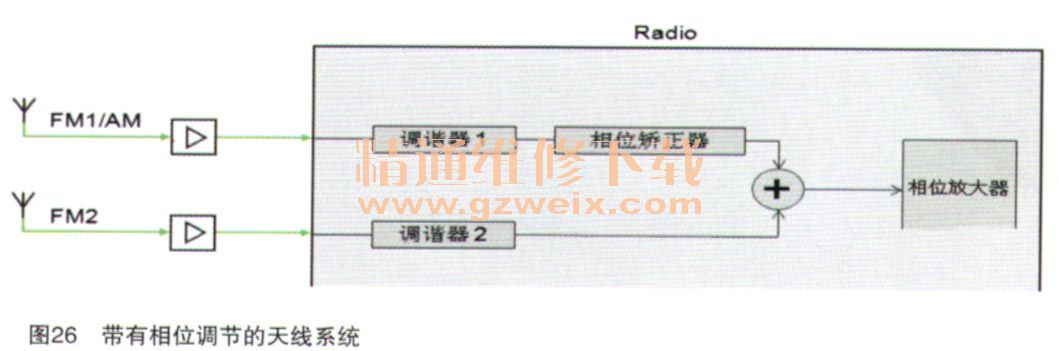

    带有相位调节的天线系统：

    相位分集，两个独立的调谐器集成到电台R两个调谐器的信号，如果需要的话，可以结合起来，以改善接收一般且麻烦的广播节目中，进行相可以结合在这样一种方式，它们相互抵消。
    相关的控制单元可以对天线进行诊断，通过测试计划配合使用专用工具可以很快诊断出天线的故障原因。在实际的维修中天线和天线放大器损坏的几率很小，主要损坏原因是由于事故导致线路或是放大器损坏。

    五、E380主要维修操作按键组合及功能
    1.2010款A8 MMI 3G系统
    MMI多媒体交互系统复位使用 “旋转／按压控制键、右上角软键和TONE”三键同时按下进行操作，如图27所示。

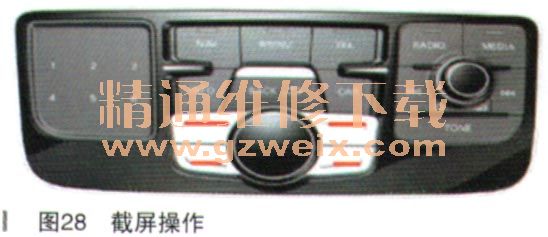

    同时按下左右三角键就可以进行截屏，如果截屏完成则旋压按键周围4个键闪烁4次（如图28所示）。

系统默认截图存储在SD1卡上，在截图前要将SD卡插入SD1卡槽。
