摘要：本文介绍本田雅阁2010年款EX2.0L自动档（非导航版）轿车常用电气装置的名称、作用、特点和操作方法等，对与行车安全相关的部分作特别提示。

    本田雅阁（ACCORD） 2010年款EX2.OL自动档（非导航版）轿车，是雅阁轿车中的第8代产品，由广汽本田汽车有限公司生产。该款车价格适中，综合性能较好，社会保有量也较大，其基本情况及技术参数：车辆型号HG7203AB，发动机型号R20A3 ，排量1997 mL，额定功率115 kW，变速器类M AT ，驱动形式为前驱，整车整备质量1505 kg，最大设计总质量2 000 kg。
    该款车电气系统设计合理、完善、实用，零部件品质精良，可靠，故障率较低。驾驶室内电气装置的分布如图1所示。

    1 仪表板

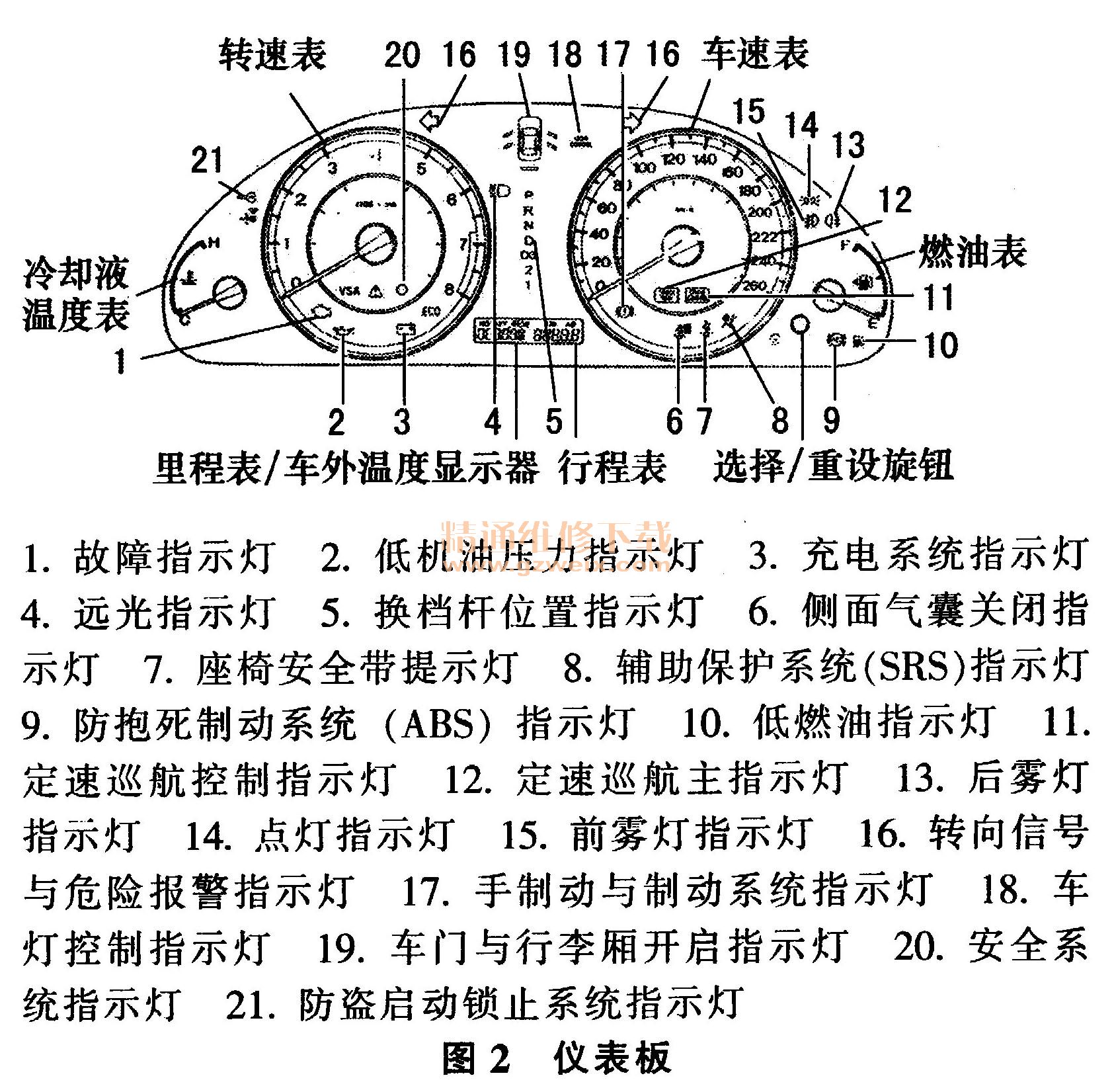

    仪表板主要由仪表板指示灯和仪表组成。如图2所示。

    1.1仪表板指示灯
    1）故障指示灯在将点火开关切换至ON （II）的位置时，此指示灯点亮数秒，然后熄灭。如果在行驶中此指示灯亮起，则表明发动机的某一排放控制系统发生了故障。即使察觉不到车辆性能有异常，但该故障仍可能会降低车辆的节油性能并导致排放更多的尾气。在这种情况下持续运转，可能会导致发动机的严重损坏。
    如果此指示灯亮起，应将车辆安全地驶到路边，关闭发动机。然后重新起动发动机并察看此灯，如果其仍然点亮，需尽快到4S店请维修人员检查，在查明故障原因之前，应小心驾驶，避免油门全开及高速行驶。
    如果此指示灯频繁亮起，即使关闭发动机又重新起动发动机后指示灯熄灭，仍应请4S店维修人员检查。如果在故障指示灯点亮时继续行驶，将会损坏车辆的排放系统和发动机本身。
    2）低机油压力指示灯此指示灯在点火开关位于ON （ II）的位置时应点亮，在发动机起动后熄灭。当发动机运转时，该指示灯应始终不亮。如果其闪烁或保持点亮状态，则表明机油压力非常低或没有机油压力。此时，发动机可能会严重受损，应立即关闭发动机进行检修。
    3）充电系统指示灯此指示灯在点火开关处于ON（II）的位置时应点亮，在发动机起动后应熄灭。如果在发动机运转时此指示灯亮，则表明蓄电池未处于充电状态，应立即关闭不必要的电气装置，尽可能减少耗电量大的电气装置的使用次数，尽快检修充电系统。
    4）远光指示灯当使用前照灯远光时，此灯点亮。
    5）换档杆位置指示灯该指示灯位于转速表与车速表之间，显示换档操作杆正处于哪个档位上。当将点火开关切换至ON（IT）的位置时，“D”指示灯将点亮数秒。如果换档杆位置指示灯在行驶中闪烁（不管是在哪个档位），则表明变速器可能出现了问题。如果故障指示灯与“D”指示灯一起亮起，说明自动变速器控制系统出现了问题，此时应避免急加速并尽快检修。
    6）侧面气囊关闭指示灯此灯用来提醒前排乘员侧侧面气囊已被自动关闭，这并不表示该侧面气囊存在问题。将点火开关切换至ON （II）的位置时，此指示灯会点亮片刻然后熄灭。若此灯不点亮或始终亮着，或前排没有乘员乘坐而开车时此灯仍然点亮，都应检查该系统。
    7）座椅安全带提示灯座椅安全带系统包括座椅安全带提示灯和一个蜂鸣器，用来提醒驾驶员和前排乘员系好座椅安全带。如果驾驶员在尚未系好座椅安全带时，将点火开关切换至ON （ II）位置时，蜂鸣器将会鸣叫，同时指示灯也会开始闪烁。如果在蜂鸣器停止鸣叫前，驾驶员仍未系好座椅安全带，提示灯将停止闪烁而保持点亮状态。
    如果前排乘员未系好座椅安全带，将点火开关切换至ON （ II）的位置，约6s后提示灯将亮起。如果在行驶过程中驾驶员或前排乘员仍未系好安全带，蜂鸣器将会发出鸣叫，并且提示灯每隔一段时间将会再次闪烁。
    前排乘员座椅上无人乘坐或坐着幼龄儿童时，提示灯不会亮起，蜂鸣器也不会发出鸣叫。
    8）辅助保护系统（SRS）指示灯．将点火开关切换至ON （ II）的位置时，此指示灯会点亮片刻，然后熄灭，这表明系统工作正常。若此灯在其它任何时候亮起，则表明正面气囊或座椅安全带自动预紧器存在着潜在问题。此灯还用来提醒驾驶员侧侧面气囊、前排乘员侧侧面气囊自动关闭系统可能存在着潜在问题。
    9）防抱死制动系统（ABS）指示灯将点火开关切换至ON（II）的位置时，此指示灯通常会点亮数秒，然后熄灭。若此灯在其他任何时候亮起，则表明防抱死制动系统出现了问题。此时，制动器仍可提供普通的制动能力，但是没有防抱死功能，应尽快检修车辆。
    如果ABS指示灯和手制动与制动系统指示灯同时亮起，并且手制动已被完全释放，则表明电子控制制动力分配（EBD）系统也可能关闭。
    10）低燃油指示灯此指示灯点亮，则是提醒驾驶员应尽快加油。当指示灯点亮时，油箱里的燃油存量大约是10.5 L。当指针达到“E”时，则表明油箱里只剩下极少量的燃油了。
    11）定速巡航控制指示灯当设定定速巡航控制时，此灯亮起。
    12）定速巡航主指示灯当按下定速巡航（CRUISE）按钮，启动定速巡航控制系统时，此指示灯会亮起。
    13）后雾灯指示灯打开后雾灯时，此指示灯亮起。
    14）点灯指示灯此指示灯用来提醒驾驶员车外的灯亮着。当外部灯开关处于小灯或前照灯位置时，此灯会点亮。若已将点火开关切换至ACCESSORY（I）或LOCK （0）的位置，而尚未关闭外部灯，此指示灯会一直处于点亮状态。当打开驾驶员侧车门时，会听到提醒音。
    15）前雾灯指示灯打开前雾灯时，此指示灯亮起。
    16）转向信号与危险报警指示灯当发出转向信号时，左侧或右侧转向信号指示灯将闪烁。如果此灯不闪烁或快速闪烁，通常意味着转向信号灯灯泡中的一支被烧坏了，应尽早更换灯泡。
    按下危险报警按钮时，两个转向信号指示灯及车外的所有转向信号灯将一起闪烁。
    17）手制动与制动系统指示灯此指示灯具有两种功能：①当将点火开关切换至ON （ II）位置时，此指示灯亮起，以提醒驾驶员检查手制动。如果在未完全解除手制动的状态下驾驶车辆，蜂鸣器将会鸣叫，也会损坏制动器和轮胎。②如果在发动机运转时，将手制动完全放开后此指示灯仍然亮着，或者在驾驶时此灯亮，则表明制动系统出现了问题，应立即检修。
    18）车灯控制指示灯将点火开关切换至ON（II）的位置时，此指示灯通常会点亮数秒，然后熄灭。若此灯在其它任何时候点亮，则表明自动点灯控制系统存在问题。
    19）车门与行李厢开启指示灯行李厢盖或任何一扇门没有关紧，相应位置的指示灯便会点亮。将点火开关切换至ON （II）的位置时，所有指示灯将点亮数秒，然后熄灭。
    20）安全系统指示灯当设定了安全系统时，此指示灯点亮。
    21）防盗启动锁止系统指示灯将点火开关切换至ON （II）的位置时，此指示灯将点亮片刻，如果插入编码正确的点火钥匙，此指示灯将随即熄灭。如果插人的钥匙编码不正确，此指示灯将会闪烁，并且发动机燃油系统将不会工作。
